Advanced Diagnostics
Installation der Hardware
FF/H1-Integration
Der FF-H1-Anschluss ist auf dem Diagnostic Gateway Motherboard angeordnet. Siehe
Kapitel 3.3, siehe Kapitel 3.4. Für einige Funktionen könnte ein zusätzlicher
Ethernetanschluss erforderlich sein, siehe Kapitel 6.2.
Hinweis!
Der Anschluss des Diagnostic Gateway FF-H1 darf an keinen Feldbuskoppler wie die Segment
Protectors oder die Feldbusbarrieren von Pepperl+Fuchs angeschlossen sein.
Das Diagnostic Gateway muss direkt an eine Hauptleitung angeschlossen sein
Zum Erzielen der optimalen Leistung empfiehlt Pepperl+Fuchs, ein separates FF-H1
Diagnosesegment für die Diagnostic Gateways zu verwenden. Geplante Feldbusdaten müssen
für dieses Segment auf ein Minimum reduziert bleiben.
4.2
Kit für den Standalone-Betrieb + Advanced Diagnostic Module
Das KT-MB-DM-Kit für den Standalone-Betrieb ermöglicht die Installation der FieldConnex
Advanced Physical Layer-Diagnose für Power-Hub-Installation ohne FieldConnex
Modul HD2-DM-A ist auf einem Motherboard installiert, das die Verbindung zu 4 FF-H1 oder
PROFIBUS-PA-Segmenten ermöglicht. Die Motherboards sind miteinander und mit dem
Diagnostic Gateway verbunden über einen dezidierten Diagnosebus. Die nachfolgende
Abbildung zeigt ein Beispiel einer solchen Installation.
KT-MB-GT2AD.FF*
DCS
connection
MB-FB-GTAD.FF*

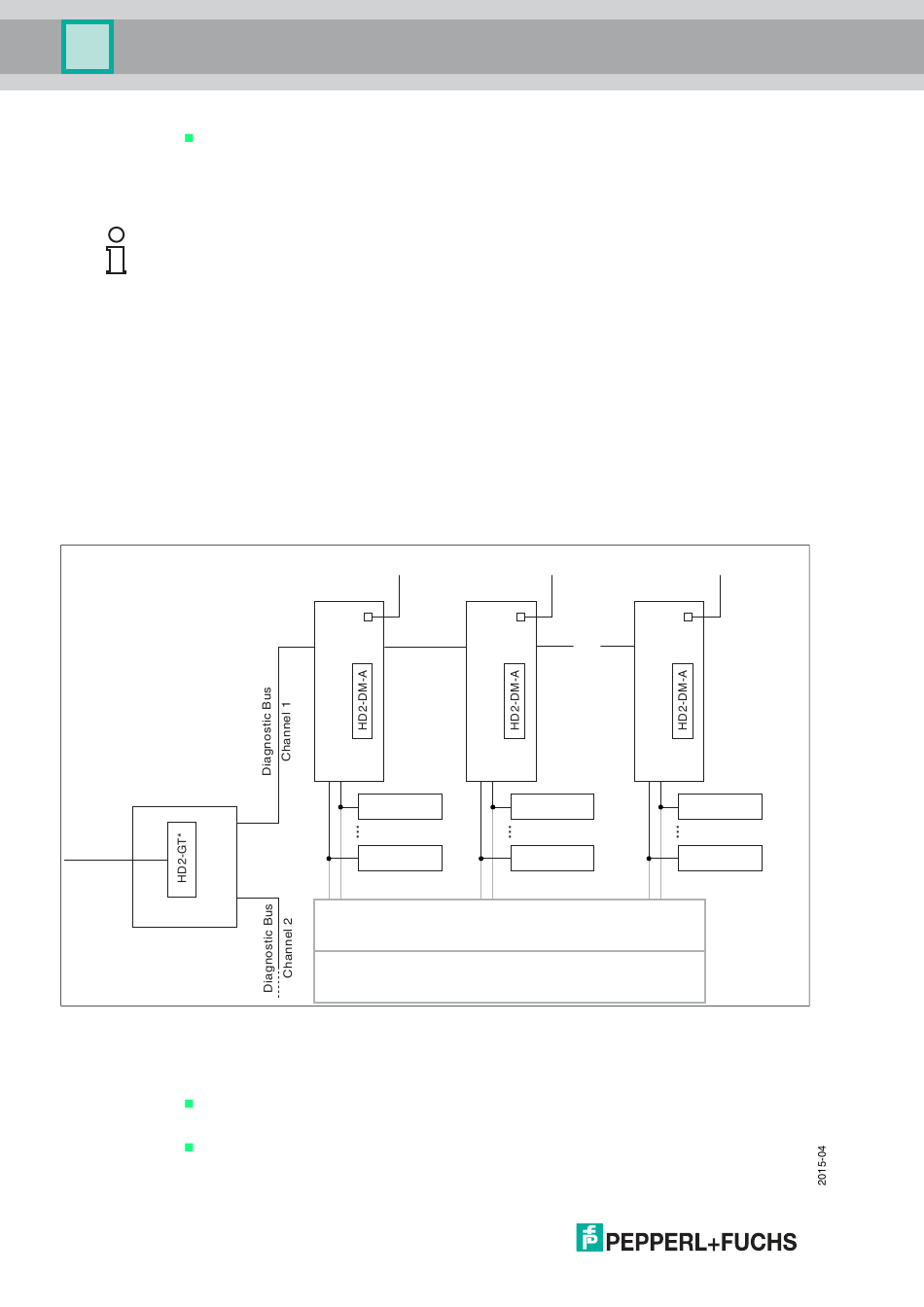

Abbildung 4.3
Systemtopologie mit Diagnostic Gateway und Kits für den Standalone-Betrieb
Das Diagnostic Gateway bietet 2 Diagnosebuskanäle. Abhängig von der ausgewählten
Integrationslösung können Sie Folgendes anschließen:
Bei FDS/OPC-Integration: 62 Standalone-Kits (für beide Kanäle ) / 31 Standalone-Kits (für
jeden Kanal)
Bei FOUNDATION-Fieldbus-Integration: 16 Standalone-Kits (beide Kanäle) /8
Standalone-Kits (für jeden Kanal)
44
BULK
PWR
KT-MB-DMA
KT-MB-DMA
MB-FB-DM
MB-FB-DM
Segment 1
Segment 4
Power Supply
FF-H1 Host
PROFIBUS Master
BULK
PWR
KT-MB-DMA
...
MB-FB-DM
Segment 1
Segment 1
Segment 4
Segment 4
®
®
. Das ADM-
BULK
PWR
