Montage
Für das Errichten/Betreiben sind die Vorschriften gemäß Elex V und des Geräte-
sicherheitsgesetzes, sowie die allgemein anerkannten Regeln der Technik und diese
Betriebsanleitung maßgebend.
6.1
Montage des Drucktransmitters
Die Membran des Drucktransmitters darf nicht mit harten oder spitzen
Gegenständen berührt werden.
Montage mit Einschweißstutzen:
• Fügen Sie ein Passstück (Ersatzstück für Drucktransmitter) in den Einschweiß-
stutzen ein.
• Schweißen Sie den Einschweißstutzen in die Behälterwand/Rohrwand ein (Seg-
mentschweißverfahren).
• Entfernen Sie das Passstück
• Schrauben Sie den Drucktransmitter ein.
6.2

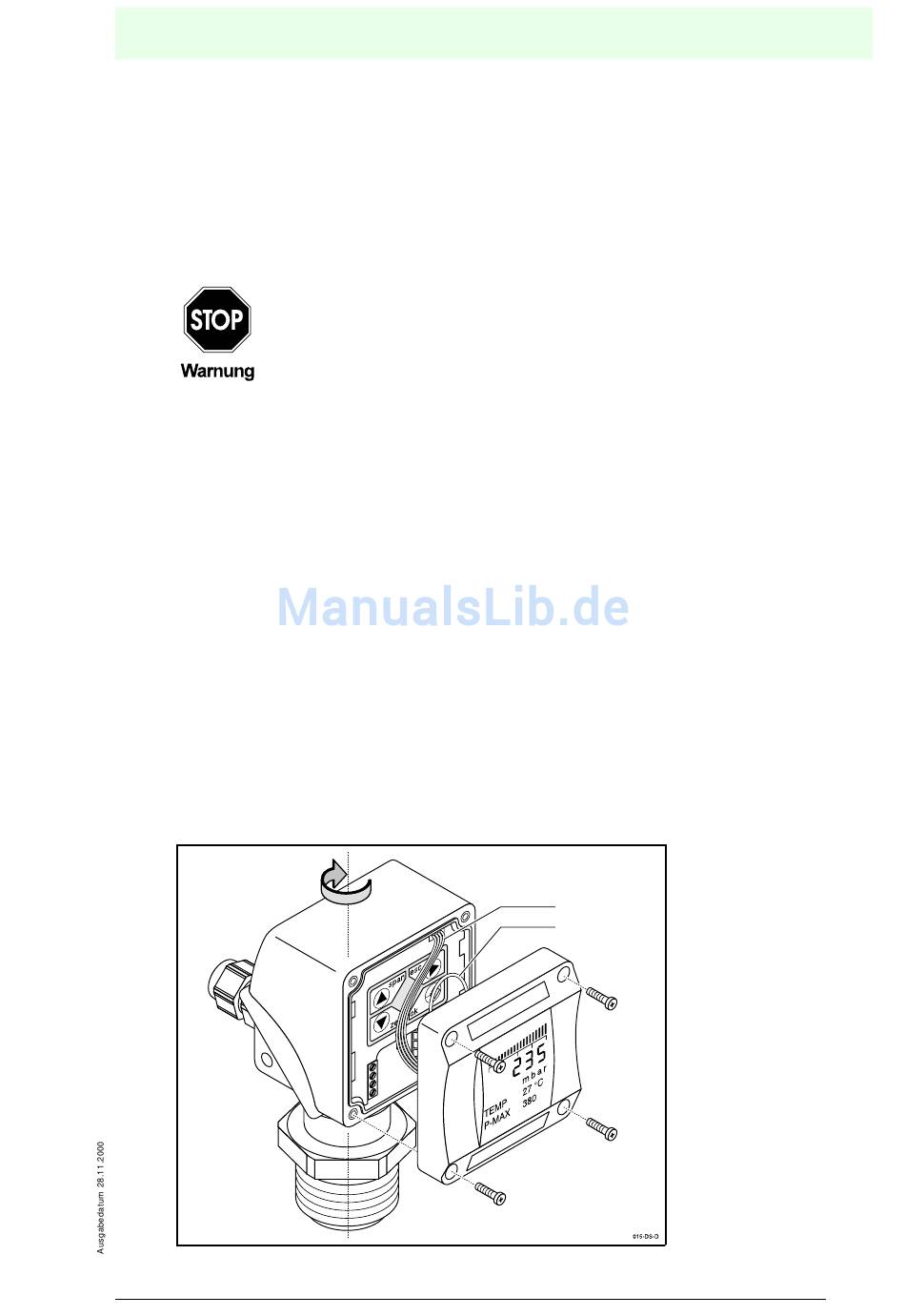

Nachrüsten der Anzeigeeinheit
Das Nachrüsten der Anzeigeeinheit ist jederzeit problemlos durchführbar.
• Schrauben Sie den Gehäusedeckel und das zugehörige Halteseil ab.
• Montieren Sie das Halteseil der Anzeigeeinheit an gleicher Stelle.
• Stecken Sie den Stecker der Anzeigeeinheit in die zugehörige Buchse.
Die Anzeigeeinheit kann jeweils um 90° gedreht aufgeschraubt werden.
• Schrauben Sie die Anzeigeeinheit fest.
