4.1.1 Druckaufnehmer

Der Druckaufnehmer beinhaltet je nach Druckbereich eine piezoresistive oder eine

Dünnfilm-Messzelle (DMS). Die Messzellen sind Temperatur kompensiert. Alle Mess-

zellen sind voll verschweißt und Helium-Leck geprüft. Interne Dichtungselemente

sind nicht vorhanden.

Weiterhin unterscheiden sich die Druckaufnehmer nach dem Messbereich und dem

Medien berührenden Werkstoff. Für die unterschiedlichsten Anwendungsbedingun-

gen stehen verschiedene Prozessanschlüsse zur Auswahl.

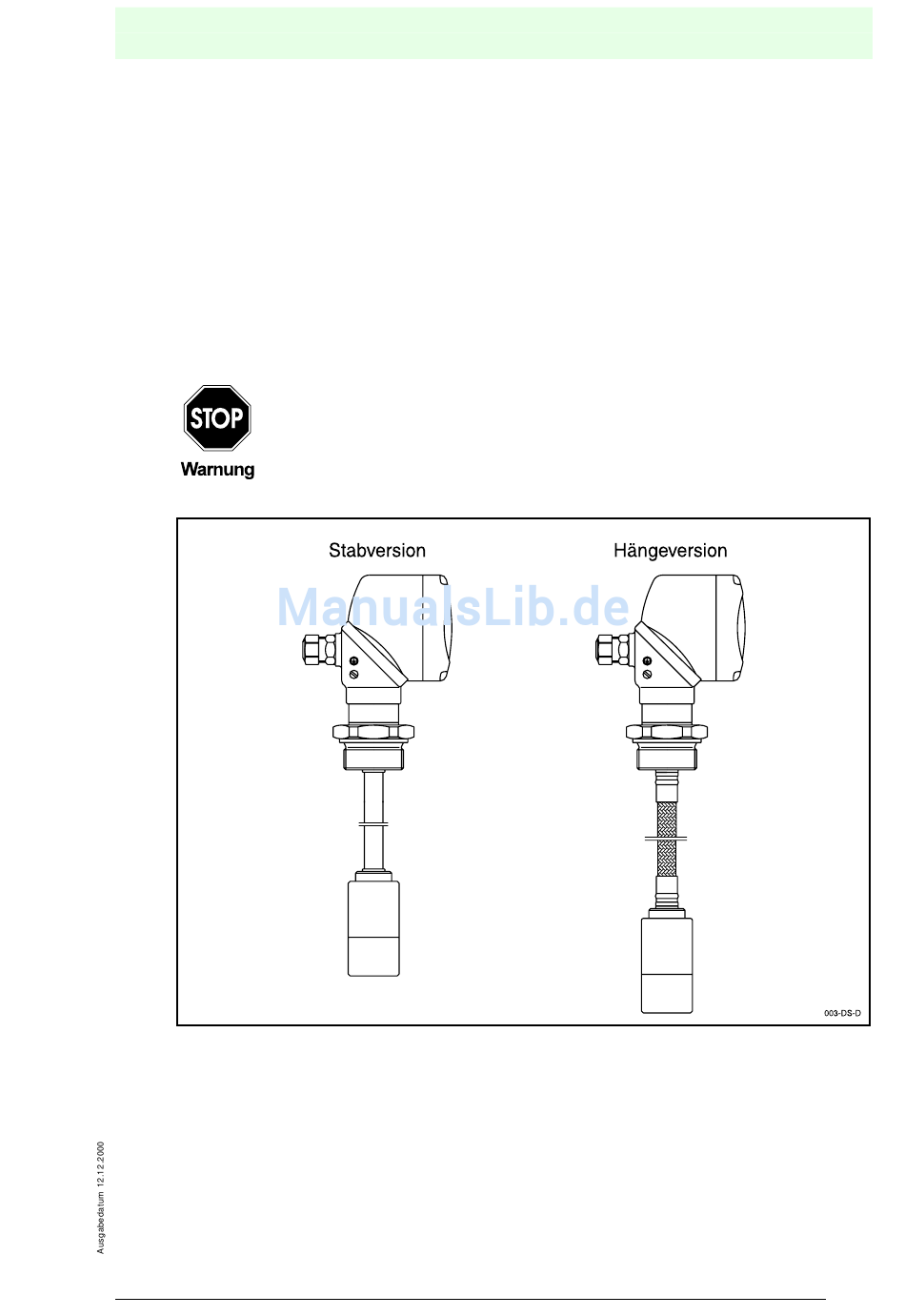

Für den prozessseitigen Einbau sind neben der Ausführung als Anbauversion noch

eine Stabversion und eine Hängeversion mit Seil lieferbar.

Bei der Hängeversion ist ein minimaler Biegeradius des Seiles von min-

destens 22 cm zu beachten.

Die im Gehäuse integrierte Auswerteeinheit enthält unter anderem die Tastatur, die

zum Parametrieren des Gerätes dient. Die vier Drucktasten müssen dazu aktiviert

(entsperrt) werden. Im Normalbetrieb ist die Tastatur zum Schutz der eingegebenen

Daten und Funktionen gesperrt. Die Sperrung erfolgt automatisch, wenn 10 Minuten

lang keine Taste gedrückt wird. Die Auswerteeinheit wandelt das digitalisierte Mess-

signal der Messeinheit in ein standardisiertes 4 mA ... 20 mA-Stromsignal um.
