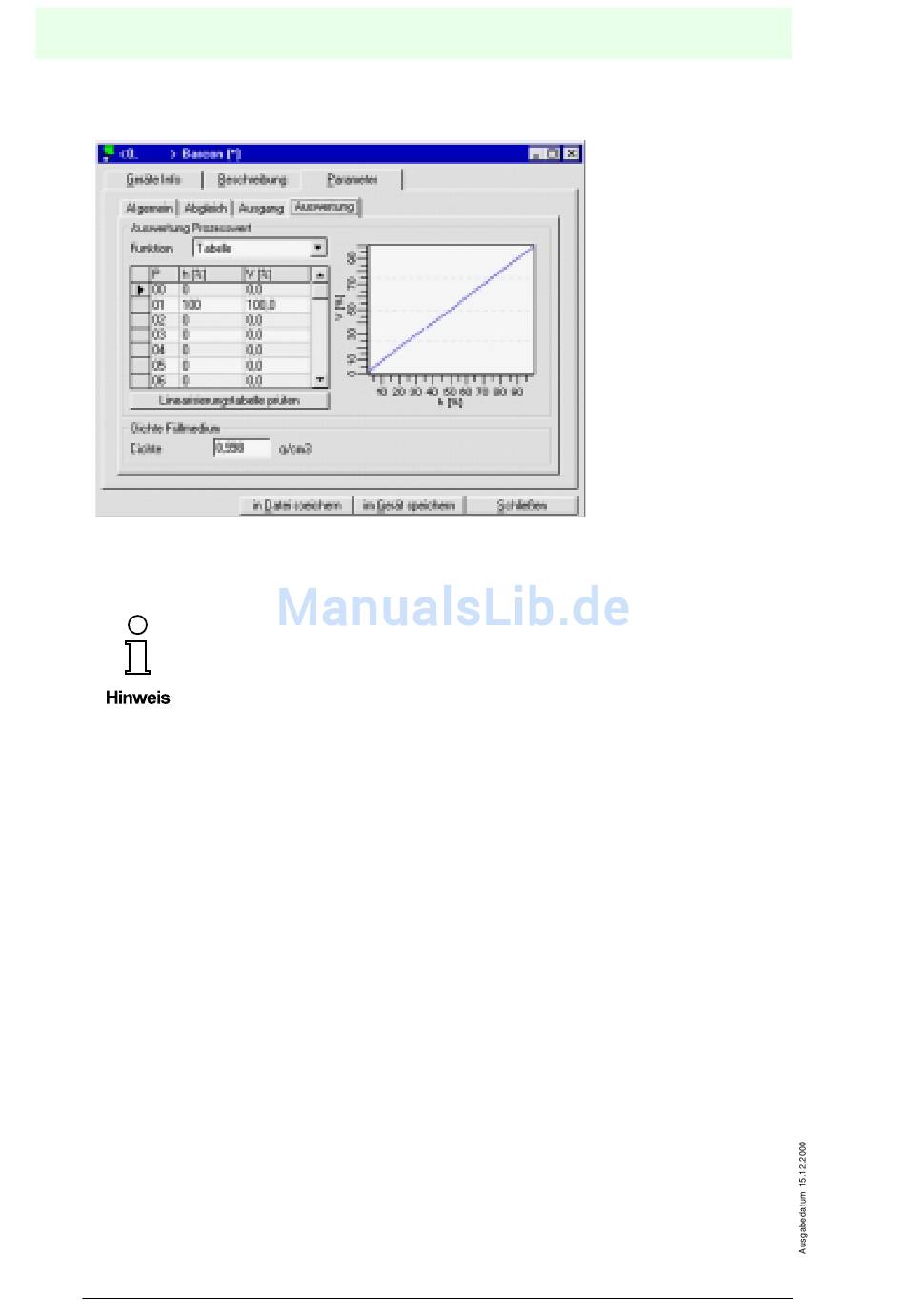

9.2.6 Registerkarte Parameter Auswertung
Dichte Füllmedium
Angabe der Dichte des Mediums in g/cm³
Bei einer Korrektur oder Änderung des Dichtewertes ändern sich bei
abhängigen Messgrößen (mm, m, inch, feet) auch die zugehörigen
Werte des Spannenendpunktes. Unter Umständen muss bei Medien-
wechsel (Dichteänderung) ein neuer Abgleich des Spannenendpunktes
erfolgen.
Auswertung Prozesswert
Angabe des Zusammenhanges zwischen Höhenwerten und Volumenwerten, die gra-
fisch dargestellt werden.
• Funktion Linear:
Linearer Zusammenhang zwischen Höhenwerten und Volumenwerten wird einge-
stellt.
• Tabelle:
Werte der Tabelle werden als Linearisierungskurve zwischen Höhenwerten und
Volumenwerten eingestellt.
Zur Tanklinearisierung geben Sie die Höhenpunkte ein, denen je ein Volumenwert zu-
geordnet wird. Mit Hilfe dieser Wertepaare werden eine Linearisierung und die Zuord-
nung des 4 mA ... 20 mA-Ausgangssignals zum Tankvolumen errechnet (P 0 und
P 31 liegen fest bei 0 % und 100 %).
Linearisierungstabelle prüfen
Die eingegebene Linearisierungstabelle wird auf Plausibilität geprüft.
