6.3
Montage der Digitalanzeige
Die Digitalanzeige wird bereits montiert geliefert, wenn sie mit dem Gerät bestellt wurde.
Im Schadensfall kann sie als Zubehörteil nachbestellt werden.
•
Lasche mit dem Pfeil nach oben drücken, bis sich die Arretierung des Hal-
terings auf dem Elektronikeinsatz hörbar löst.
•
Haltering vorsichtig lösen und abheben, so dass die Kabel der Anzeige
nicht abreißen.
•
Stecker der Anzeige vom Elektronikeinsatz lösen.
Zum Lösen des Halterings vom Elektronikein-
satz, Lasche mit Pfeil nach oben drücken.

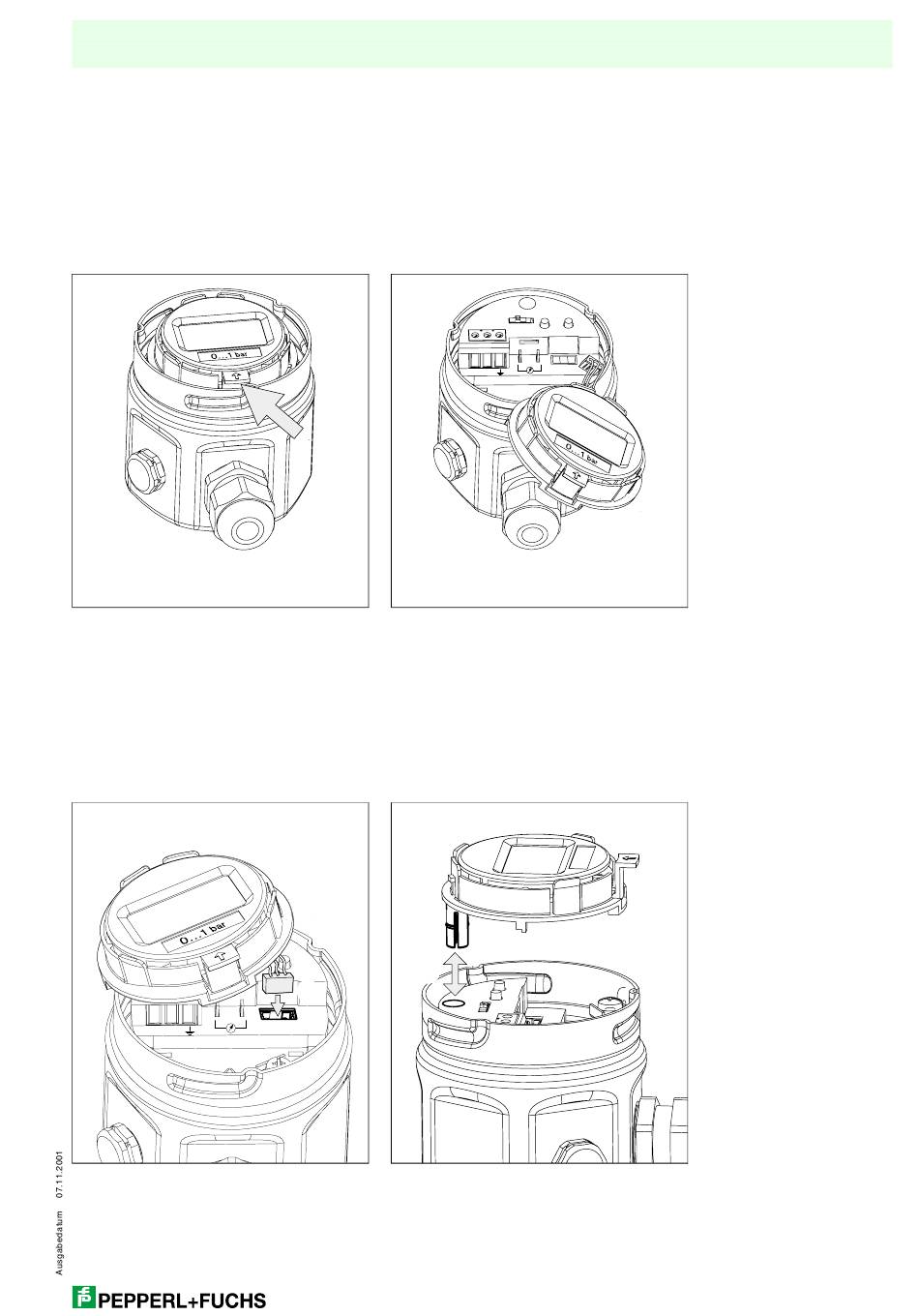

Bild 6.1: links:
Lösen des Halterings
rechts:
Anzeige abnehmen
•
Stecker der Anzeige in die dafür vorgesehene Buchse im Elektronikeinsatz
einführen und einrasten
•
Zapfen am Haltering bis zum Anschlag in die dafür vorgesehene Bohrung
im Elektronikeinsatz einführen
•
Haltering mit Anzeige auf dem Elektronikeinsatz festdrücken. Die Arretie-
rung rastet hörbar ein.
Damping
Zero
1
2
3
on
off
+
–
Bild 6.2: Anzeige montieren
Haltering mit Anzeige abheben und Stecker der
Anzeige lösen
.
ó
.
➁
➀
Display
Damping
Zero
Span
1
2
3
on
off
Display
+
–
Barcon LHC/PPC (HART)
Wartung und Reparatur
Lösen der Anzeige
Anzeige montieren
33
