Barcon LHC/PPC (HART)
Wartung und Reparatur
36
6.5
Messzelle wechseln
Soll die Messzelle gewechselt werden, bietet Pepperl+Fuchs ein komplettes Gehäuse
mit der neuen Messzelle und dem gewünschten Prozessanschluss aber ohne Elektro-
nikeinsatz an. Daher muss zum Wechsel der Messzelle lediglich der Elektronikeinsatz
aus dem alten Gehäuse ausgebaut und in das neue Gehäuse eingebaut werden. Nach
dem Wechsel der Messzelle müssen die Sensorparameter der neuen Messzelle einge-
geben und der Barcon neu abgeglichen werden.
•
Bestellung des Gehäuses mit Messzelle und Prozessanschluss:
PPC-M 0-
LHC-M20-
LHC-M40-
•
Hinweise zur Montage des Elektronikeinsatzes und zur Eingabe der Sen-
sorparameter siehe Kapitel 6.4 „Elektronikeinsatz wechseln"
•
Hinweise zum Abgleich im Kapitel 4 „Inbetriebnahme"
6.6
Wechsel der Dichtung
Die medienberührte Dichtung im Wechselzapfen des Barcon PPC-M20 ist wechselbar.
Dabei können außer der PTFE-Dichtung bei Bedarf alle Dichtungen auch gegeneinan-
der ausgetauscht werden. Beachten Sie dabei jedoch die unterschiedlichen Tempera-
turgrenzen der einzelnen Materialien.
Dichtung
1
FPM, Viton
6
FPM, Viton fettfrei
A
FPM, Viton öl- und fettfrei für Sauerstoff
2
NBR
7
FFKM, Kalrez Compound 4079
4
EPDM
* Temperaturobergrenze gemäß Spezifikation des Grundgerätes

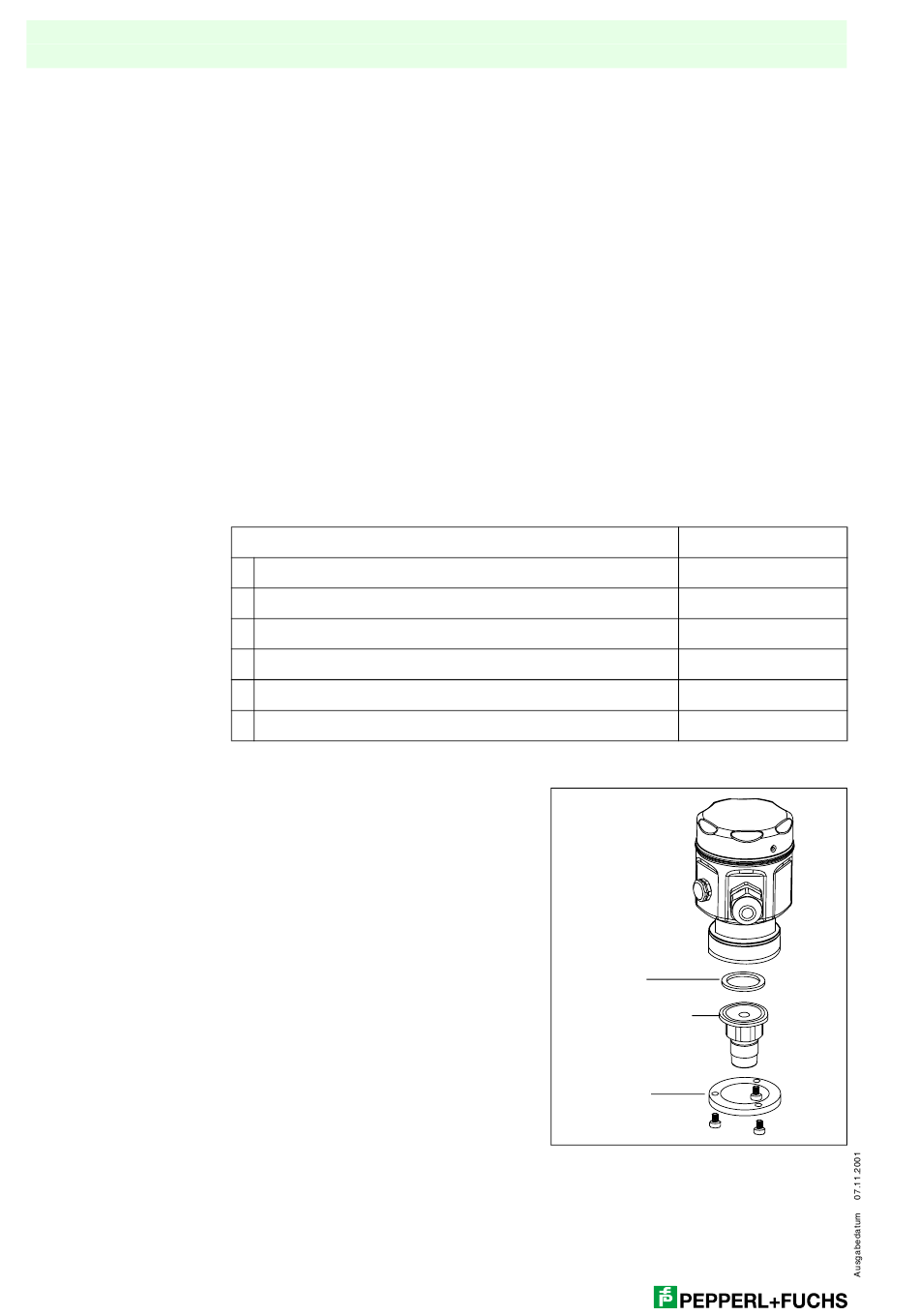

Wechsel der Dichtung:
•
Schrauben am Haltering des
Wechselzapfens lösen.
•
Haltering und Wechselzapfen
abnehmen.
•
Dichtung wechseln.
Die Dichtflächen und die Dich-
tung müssen frei von Fasern
und Verschmutzungen sein.
•
Wechselzapfen mit Haltering
und Schrauben befestigen.
-
-
NA -
-
-
NA -
-
-
NA -
Dichtung
Wechselzapfen
Haltering
mit Schrauben
Temperaturgrenzen
-20 °C*
-10 °C*
-10 °C ... +60 °C
-20 °C*
+5 °C*
-40 °C*
