Barcon LHC/PPC (HART)
Installation
Montage PPC-M10
14
•

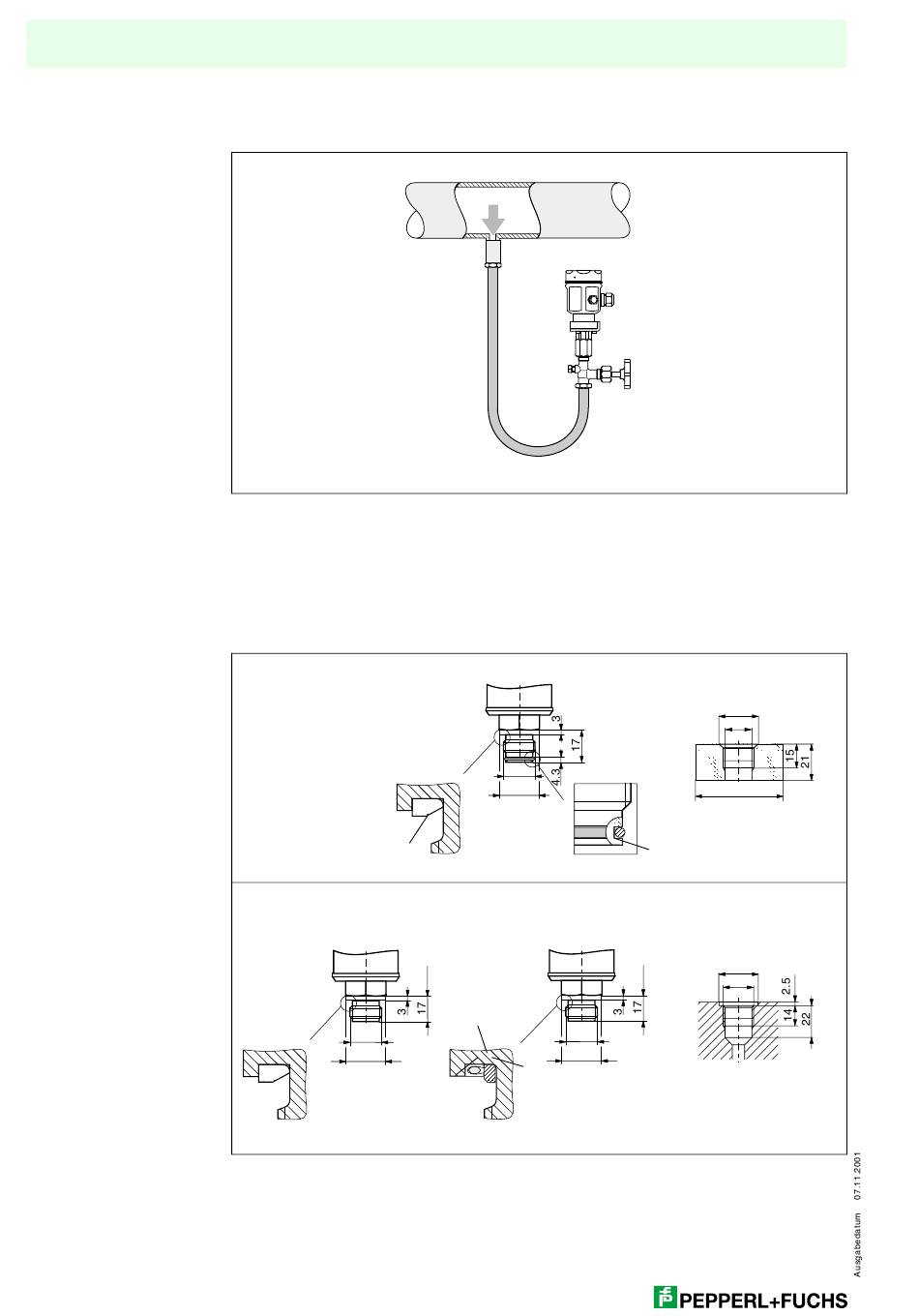

Messung in Flüssigkeiten:
Montage auf Absperrhahn unterhalb oder auf gleicher Höhe wie der Ent-
nahmestutzen
Bild 2.3:
Montage auf Absperrhahn zur Messung in Flüssigkeiten
Den PPC-M10 mit Metallsensor gibt es in folgenden Bauarten:
•
mit frontbündiger Membran oder
•
mit Adapter mit innenliegender Membran.
Der Adapter kann angeschraubt oder geschweißt sein.
In Abhängigkeit von Material und Bauart liegt eine Dichtung bei.
G½ außen mit O-Ring
Viton-Dichtung
G½ außen
G ½
Ø 26.4
Hastelloy-Feder
Viton-Dichtung
Bild 2.4:
PPC-M10 mit frontbündiger Membran
G ½
Ø 26.4
Einschraubzapfen
DIN 3852 -E-G½
Teflon
G ½
Ø 26.4
Stützring Teflon
PTFE-Dichtung
Einschweißstutzen
21.3
19.4
50
O-Ring 14 x 1,78
Viton oder NBR
Einschraubloch
DIN 3852-X-G½
27
21
