4
Inbetriebnahme
Dieses Kapitel enthält folgende Informationen:
•
Inbetriebnahme vor Ort über die Tasten auf dem Elektronikeinsatz
•
Inbetriebnahme und Bedienung über Kommunikation (Handbediengerät
Universal-HART-Communicator oder PACTware)
•
Verriegelung und Entriegelung der Messstelle
•
Informationen zur Messstelle
4.1
Inbetriebnahme vor Ort
•
Schließen Sie den Barcon elektrisch an (vgl. Kapitel 2.5 „Anschluss")
•
Schließen Sie ein Multimeter (4 mA ... 20 mA) an den dafür vorgesehenen
Anschlussfahnen an.
•
Stellen Sie sicher, dass eine Druckvorgabe im gewünschten Messbereich
möglich ist.
Die Dämpfung beeinflusst die Geschwindigkeit, mit der das Ausgangssignal und die
Digitalanzeige auf Änderungen des Drucks reagieren.
Die Einstellung der Dämpfung erfolgt über einen Schalter auf dem Elektronikeinsatz.
•
Schalterstellung off: Dämpfung 0 s
•
Schalterstellung on: Dämpfung 2 s

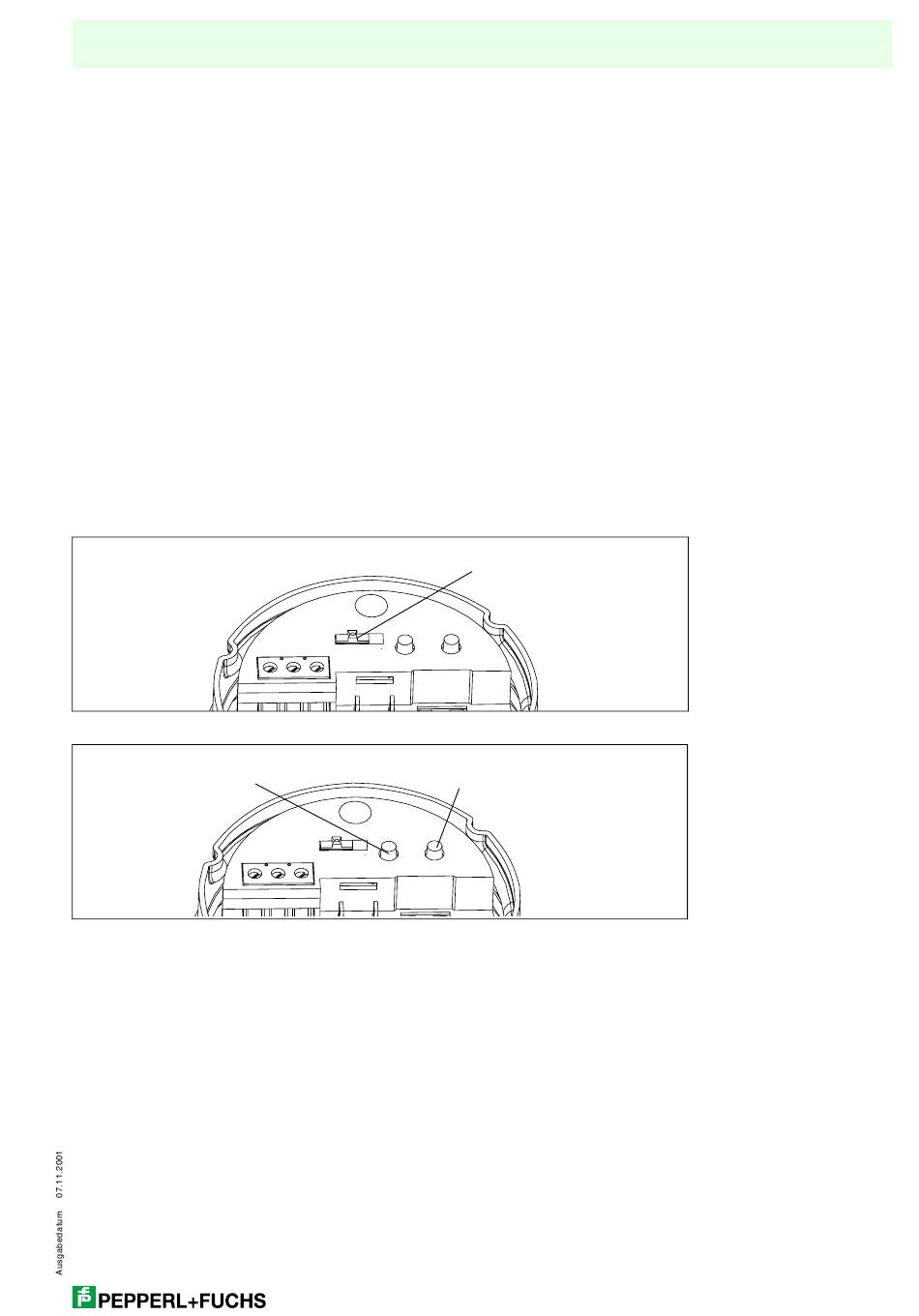

Bild 4.1: Lage des Dämpfungsschalters
Taste zur
Nullpunkteinstellung
Bild 4.2: Lage der Tasten für den Abgleich von Nullpunkt und Messspanne
Der Nullpunktabgleich erfolgt über die Taste zur Nullpunkteinstellung (Zero).
Bitte gehen Sie beim Abgleich des Nullpunkts wie folgt vor:
•
Geben Sie den Druck für den Messanfang genau vor.
•
Drücken Sie zweimal die Zero-Taste.
Der anliegende Druck wird als Nullpunkt übernommen.
Durch einmaliges Drücken der Zero-Taste kann er abgefragt werden, wenn
eine Digitalanzeige angeschlossen ist.
Der Abgleich der Messspanne erfolgt über die Taste zur Einstellung der Messspanne
(Span). Bitte gehen Sie beim Abgleich der Messspanne wie folgt vor:
•
Geben Sie den Druck für das Messende genau vor.
•
Drücken Sie zweimal die Span-Taste.
Der anliegende Druck wird als Messspanne übernommen.
Durch einmaliges Drücken der Span-Taste kann er abgefragt werden,
wenn eine Digitalanzeige angeschlossen ist.
Dämpfungsschalter
Damping
Zero
1
2
3
on
off
Taste zur Einstellung
der Messspanne
Damping
Zero
Span
1
2
3
on
off
Span
Barcon LHC/PPC (HART)
Inbetriebnahme
Inhalt
Vorbereitung
Dämpfung
Nullpunktabgleich
Abgleich der
Messspanne
25
