2
Installation
Dieses Kapitel beschreibt:
•
den Aufbau des Barcon,
•
den mechanischen Einbau des Barcon mit und ohne Druckmittler,
•
den elektrischen Anschluss.
2.1
Aufbau der Geräte

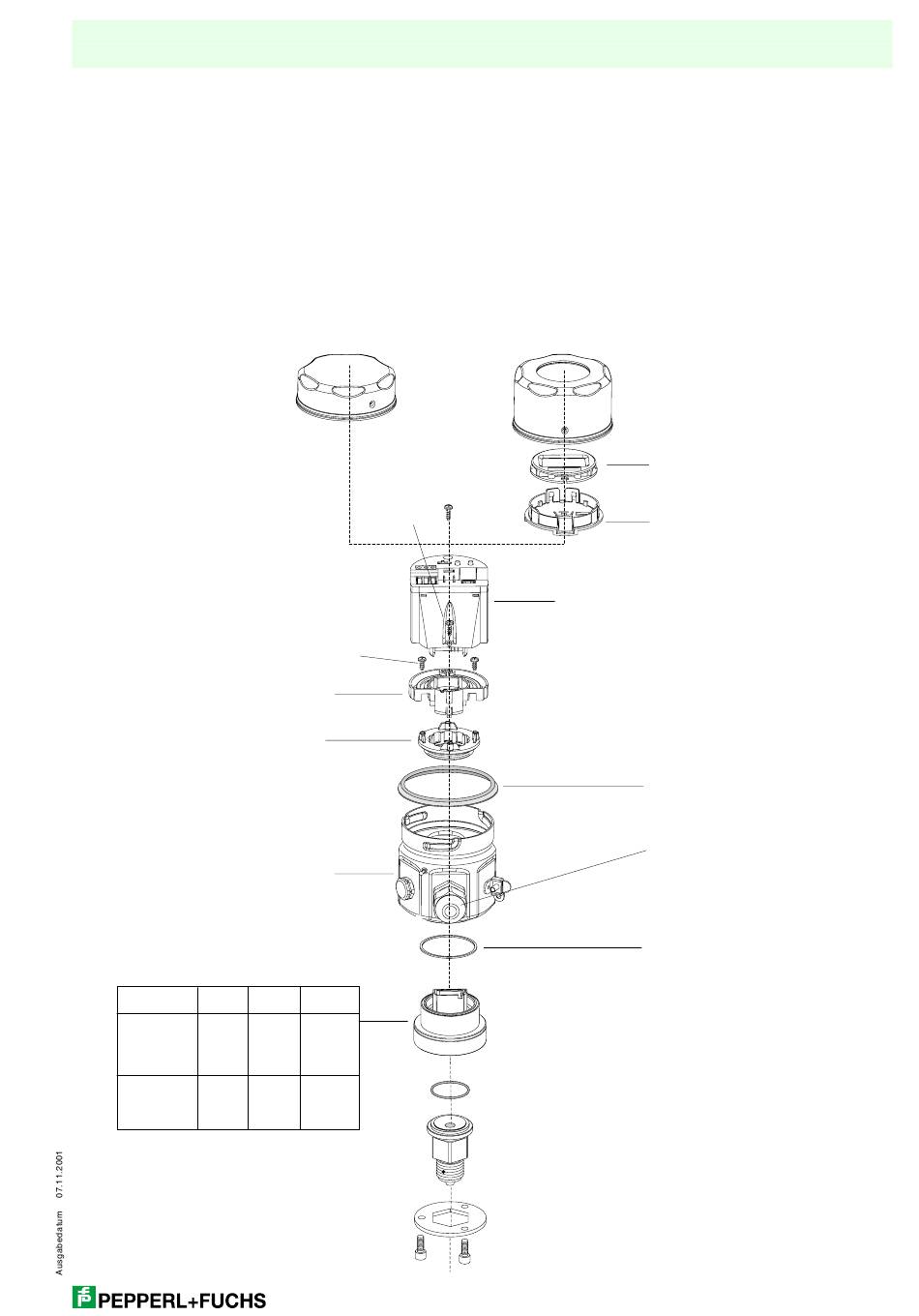

Aufbau Barcon mit Edelstahlgehäuse
Deckel (Standard)
Deckel mit
Deckelsicherung
(Ex-Version)
Messzellen
Messbereich
Überdruck
0 bar ... 0,1 bar
0 bar ... 0,4 bar
0 bar ...
1 bar
0 bar ...
4 bar
0 bar ... 10 bar
0 bar ... 40 bar
-0,1 bar ... +0,1 bar
–
-0,4 bar ... +0,4 bar
–
-1bar ...
+1 bar
–
-1bar ...
+4 bar
–
-1bar ... +10 bar
–
Schrauben 3 x 10
(beiliegend)
Schrauben 3 x 8
Elektronik-
halterung
Zentral-
befestigung
Gehäuse
F15
(Edelstahl)
Negativer
Absolut-
Überdruck
druck
–
–
–
–
–
–
–
–
–
–
–
Barcon LHC/PPC (HART)
Inhalt
Deckel mit Sichtscheibe: Glas (Ex i)
Deckel mit Deckelsicherung und
Sichtscheibe: Glas
Deckel mit Sichtscheibe: Polycarbonat
Anzeigemodul komplett
mit Haltering
Haltering einzeln
Elektronikmodul HART
programmiert mit Sensordaten
(Bei Bestellung ist die Angabe der
Seriennummer auf dem Gehäuse
notwendig.)
Profildichtung 64,2 x 72,7 x 5
(5 Stück im Set)
Kabeleinführungen
½ NPT
M20 x 1,5
G½
M12 x 1-Stecker
Harting-Stecker
Flachdichtung Silikon 40 x 43 x 1
(5 Stück im Set, beim Sensor enthalten)
Installation
9
