Barcon LHC/PPC (HART)
Installation
Kabelanschluss
18
2.5
Anschluss
Wir empfehlen für die Verbindungsleitung verdrilltes abgeschirmtes Zweiaderkabel zu
verwenden. Max. Adernquerschnitt: 2,5 mm
Die Versorgungsspannung beträgt:
•
Nicht-Ex: 11,5 V ... 45 V DC
•
Ex i-Bereich: 11,5 V ... 30 V DC
Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind
eingebaut.
Ohne Unterbrechnung der Messung kann ein Testsignal über die dafür vorgesehenen
Anschlussfahnen abgenommen werden.
•
Deckel abschrauben.
•
Wenn vorhanden, Haltering mit Digitalanzeige abnehmen. Dazu:
- Lasche mit dem Pfeil nach oben drücken, bis sich die Arretierung des
Halteringes hörbar löst.
- Haltering vorsichtig lösen, so dass die Kabel der Anzeige nicht abreißen.
Der Stecker der Anzeige kann eingesteckt bleiben.
•
Kabel durch Kabeleinführung einführen.
•
Kabeladern gemäß Anschlussbild anschließen.
•
Ggf. Haltering mit Digitalanzeige wieder aufstecken.
Die Arretierung des Halteringes rastet hörbar ein.
•
Deckel zuschrauben.

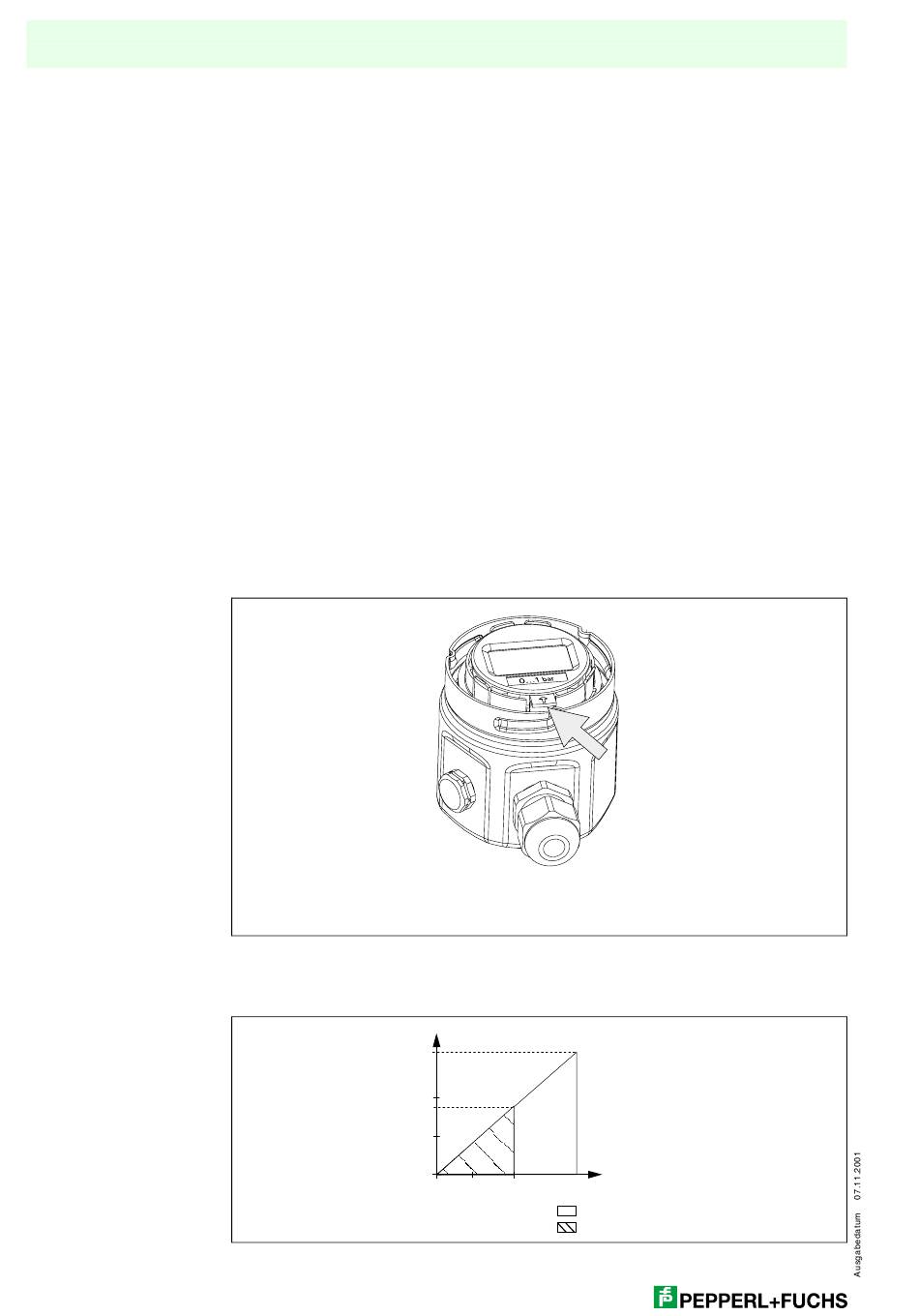

Bild 2.11:
Deckel und Haltering mit Digitalanzeige abnehmen
Für Anwendungen im Bereich EEx i nationale Vorschriften beachten!
Bild 2.12:
Bürdendiagramm
2
fester Leiter.
Zum Lösen des Halterings vom Elek-
tronikeinsatz, Lasche mit Pfeil nach
oben drücken.
R/Ω
1522
1000
840
500
0
11.5
20
30
45
U/V
Standard
EEx ia IIC T6
