Barcon LHC/PPC (HART)
Wartung und Reparatur
Elektronikeinsatz
ausbauen
Elektronikeinsatz
montieren
34
6.4
Elektronikeinsatz wechseln
Soll der vorhandene Smart-Elektronikeinsatz gegen einen anderen Smart-Elektroni-
keinsatz ausgetauscht werden, kann er nachbestellt werden:
- LHC-Z102: Elektronik Barcon, 4 mA ... 20 mA, HART-Protokoll,
mit Sensorparametern
Geben Sie bei der Bestellung über diese Bestell-Nr. bitte die Sen-
sornummer des Gerätes an (auf dem Typenschild verzeichnet). Ihr
Elektronikeinsatz wird dann werksseitig wieder auf Ihre Sensorpa-
rameter abgestimmt.
- LHC-Z101: Elektronik Barcon, 4 mA ... 20 mA, HART-Protokoll,
ohne Sensorparameter
Bei Bestellung über diese Bestell-Nr. ist der Elektronikeinsatz mit
einem Default-Datensatz programmiert, d. h. das Gerät wird funk-
tionieren, aber mit einer deutlich verminderten Messgenauigkeit.
Um die definierte Messgenauigkeit wieder zu erreichen, geben Sie
nach dem Austausch des Elektronikeinsatzes die Sensorparame-
ter neu ein. Alle Informationen dazu entnehmen Sie bitte dem Ab-
schnitt „Sensorparameter eingeben" in diesem Kapitel.
- Nach dem Austausch des Elektronikeinsatzes muss das Gerät neu abgegli-
chen werden. Informationen zum Abgleich entnehmen Sie bitte Kapitel 4 „Inbe-
triebnahme".
Wird der vorhandene Smart-Elektronikeinsatz gegen einen Analogelektronikeinsatz
ausgetauscht, gelten die Angaben der BA 200O, die mit dem Analogelektronikeinsatz
geliefert wird.
•
Ggf. Haltering mit Anzeige lösen, abheben und Stecker der Anzeige vom Elektroni-
keinsatz lösen.
•
Anschlusskabel vom Elektronikeinstz lösen.
ó
•
Schrauben
und
•
Elektronikeinsatz abheben.

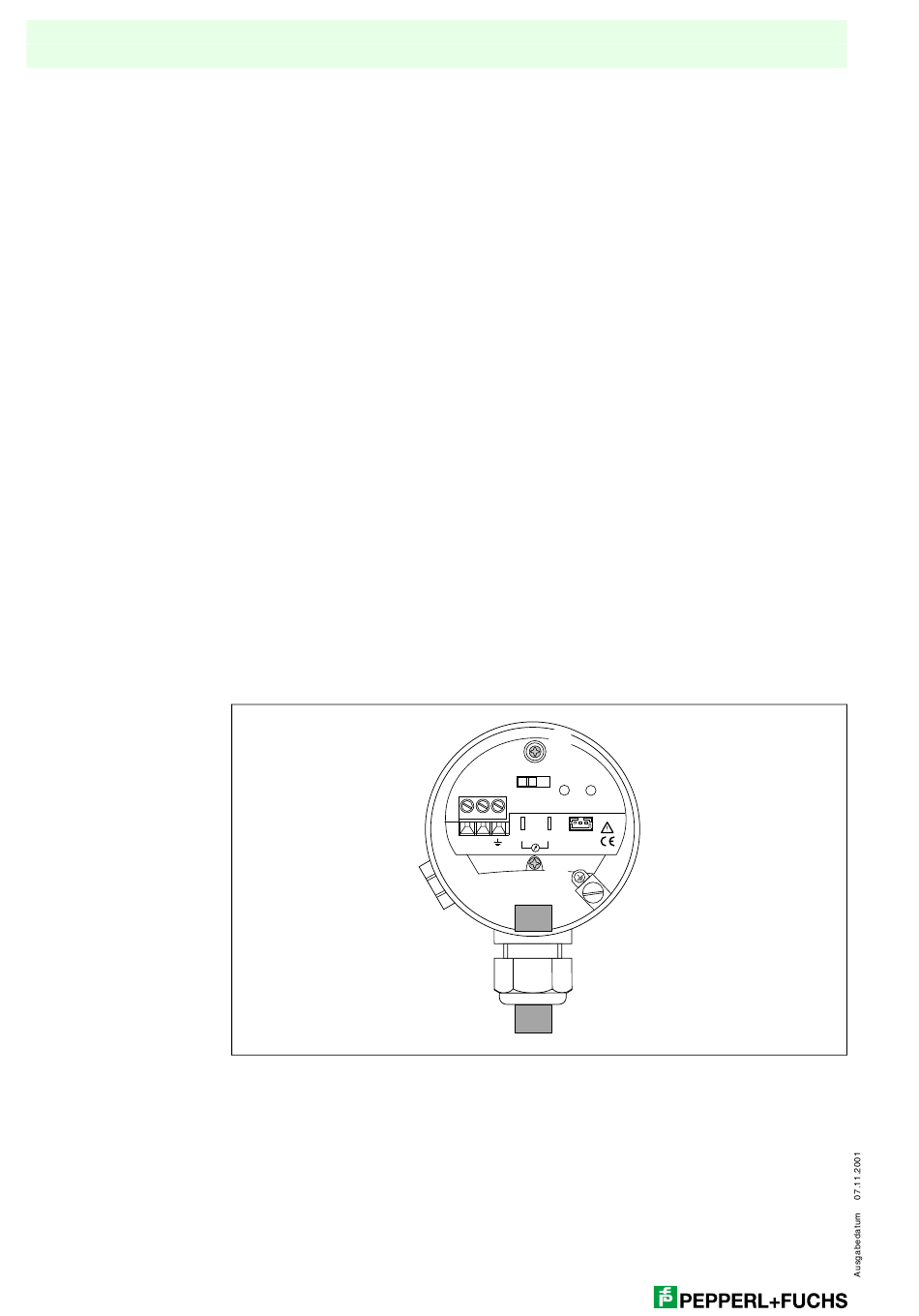

Bild 6.3: Lage der Schrauben
•
Neuen Elektronikeinsatz aufstecken und Schrauben
•
Anschlusskabel gemäß Anschlussbild im Kapitel 2.5 „Anschluss" anschließen.
•
Abgleich gemäß Kapitel 4 „Inbetriebnahme" durchführen.
•
Ggf. Anzeige montieren.
am Elektronikeinsatz lösen.
➁
Damping
Zero
on
off
1
2
3
+
–
Display
+
–
➀
ó
und
zum Lösen des Elektronikeinsatzes
Span
ó
und
anziehen.
