Anlagenbeispiele

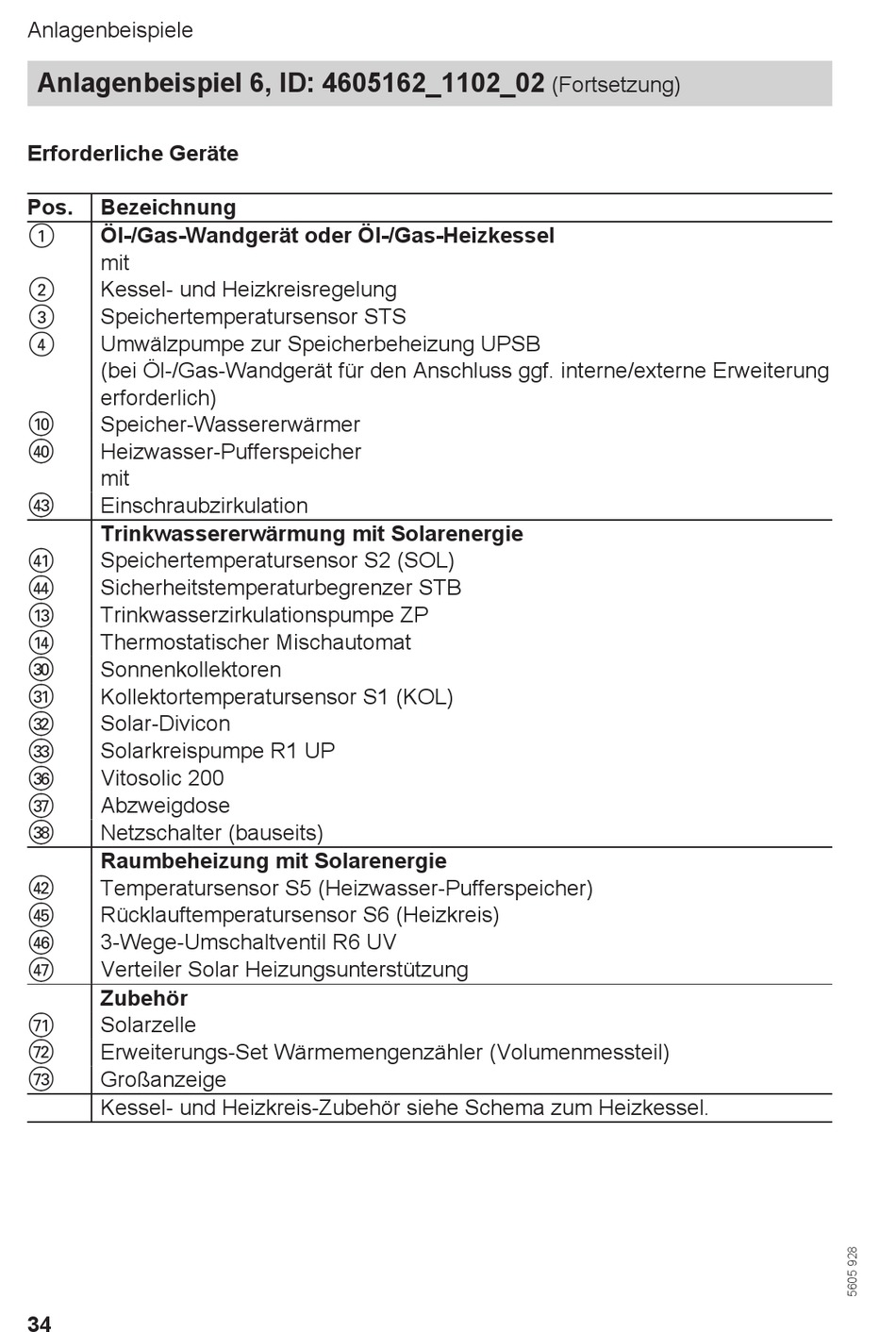

Anlagenbeispiel 6, ID: 4605162_1102_02
Erforderliche Geräte
Pos. Bezeichnung
1 Öl-/Gas-Wandgerät oder Öl-/Gas-Heizkessel
mit
2 Kessel- und Heizkreisregelung
3 Speichertemperatursensor STS
4 Umwälzpumpe zur Speicherbeheizung UPSB
(bei Öl-/Gas-Wandgerät für den Anschluss ggf. interne/externe Erweiterung
erforderlich)
qP Speicher-Wassererwärmer
rP Heizwasser-Pufferspeicher
mit
rE Einschraubzirkulation
Trinkwassererwärmung mit Solarenergie
rQ
Speichertemperatursensor S2 (SOL)
rR Sicherheitstemperaturbegrenzer STB
qE Trinkwasserzirkulationspumpe ZP
qR Thermostatischer Mischautomat
eP Sonnenkollektoren
eQ
Kollektortemperatursensor S1 (KOL)
eW Solar-Divicon
eE Solarkreispumpe R1 UP
eZ Vitosolic 200
eU Abzweigdose
eI
Netzschalter (bauseits)
Raumbeheizung mit Solarenergie
rW Temperatursensor S5 (Heizwasser-Pufferspeicher)
rT Rücklauftemperatursensor S6 (Heizkreis)
rZ 3-Wege-Umschaltventil R6 UV
rU
Verteiler Solar Heizungsunterstützung
Zubehör
uQ Solarzelle
uW Erweiterungs-Set Wärmemengenzähler (Volumenmessteil)
uE Großanzeige
Kessel- und Heizkreis-Zubehör siehe Schema zum Heizkessel.
34
(Fortsetzung)
