Viessmann VITOSOLIC 200 Serviceanleitung Seite 104

Inbetriebnahme
Anlagenoptionen einstellen
FB 1
Thermost.1
(Sensor S3)
Th1ein
Th1aus
Thermost.2
(Sensor S4)
Th2ein
Th2aus
∆T-Fkt5
(S3-S4)
∆T5ein
∆T5aus
Schaltuhr 1
t-ein
t-aus
R3
FB Funktionsblock

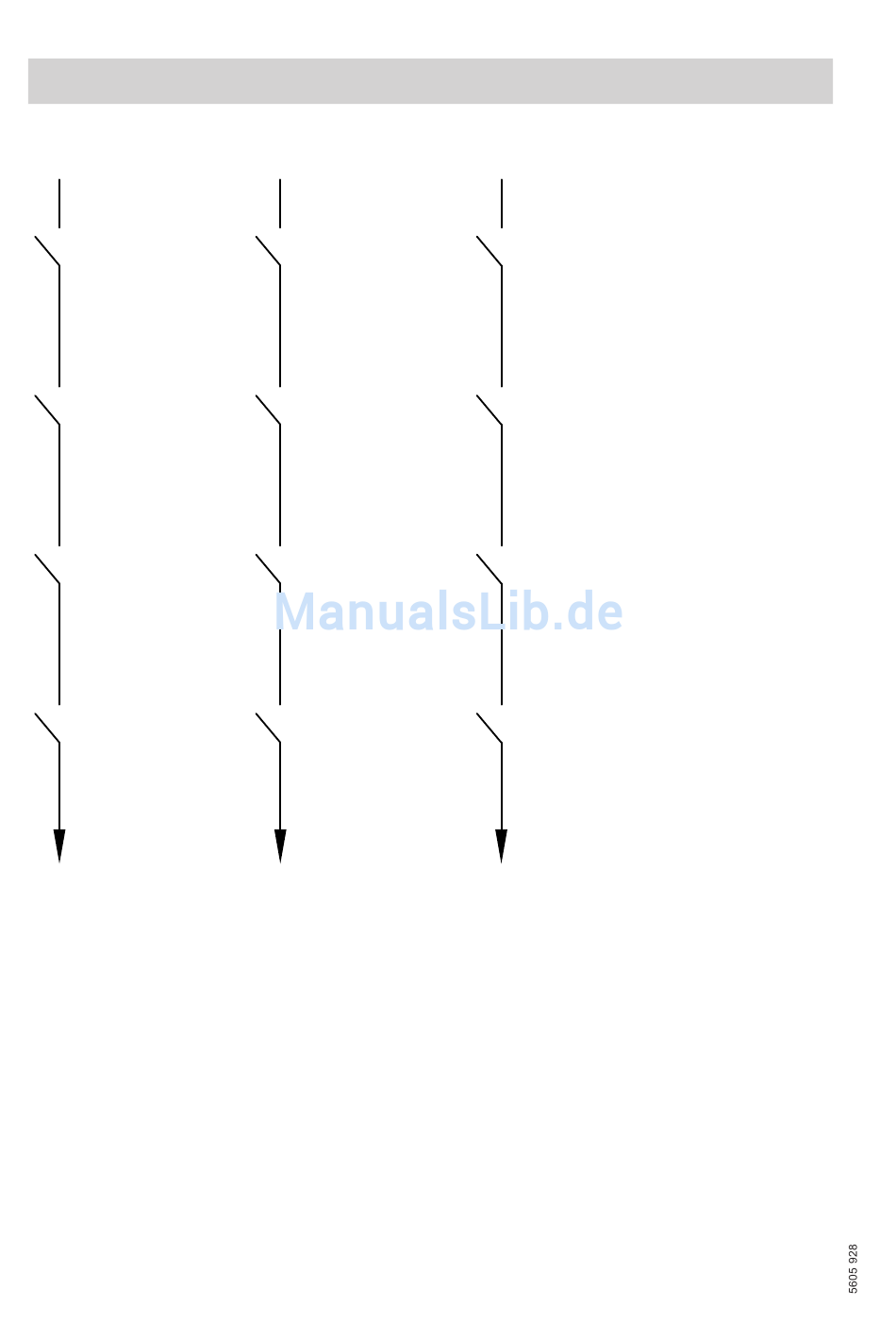

Das einem Funktionsblock zugeordnete Relais schaltet nur, wenn die Bedingungen
aller aktivierten Funktionen erfüllt sind. Die Funktionen wirken wie einzelne Schalter
einer Reihenschaltung.
104
(Fortsetzung)
FB 2
Thermost.3
(Sensor S5)
Th3ein
Th3aus
Thermost.4
(Sensor S6)
Th4ein
Th4aus
∆T-Fkt6
(S5-S6)
∆T6ein
∆T6aus
Schaltuhr 2
t-ein
t-aus
R6
FB 3
Thermost.5
(Sensor S7)
Th5ein
Th5aus
Thermost.6
(Sensor S8)
Th6ein
Th6aus
∆T-Fkt7
(S7-S8)
∆T7ein
∆T7aus
Schaltuhr 3
t-ein
t-aus
R7
