Inhaltszusammenfassung für Viessmann VITOSOLIC 200
Seite 1

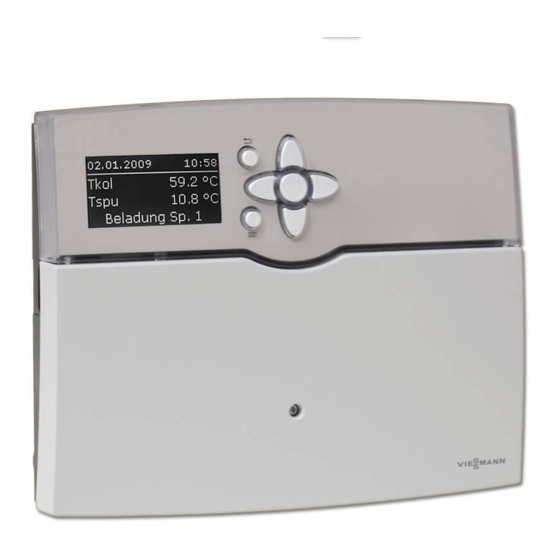

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Regelung für Solaranlagen VITOSOLIC 200 Bitte aufbewahren! 5605 930 4/2014...
Seite 2
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise Arbeiten am Gerät genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Einstellungen und Arbeiten am Gerät nur nach den ■ Vorgaben in dieser Bedienungsanleitung vornehmen. Erläuterung der Sicherheitshinweise Weitere Arbeiten am Gerät dürfen nur von autorisier- ten Fachkräften durchgeführt werden.
Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten sowie die Einweisung in die Bedienung müssen von Ihrem Heizungsfachbetrieb vorgenommen werden.
Seite 4
Über die Bedienung Über die Bedienung Bedienelemente 30.04.2009 10:59 Tkol 47.7 °C Tspu 35.4 °C Abb. 1 Grundanzeige Cursor-Tasten Die Grundanzeige erscheint automatisch nach Sie blättern im Menü. ca. 4 min. Cursor-Tasten OK-Taste, Sie bestätigen Ihre Auswahl oder Sie stellen Werte ein. speichern die vorgenommene Einstellung.
Abfragemöglichkeiten Messwerte abfragen Drücken Sie folgende Tasten: für folgende Messwerte in Abhängigkeit von der Anlagenausstattung. das „Hauptmenü“ erscheint. bis „Hauptmenü“ erscheint. 2. OK die ersten 3 Messwerte werden angezeigt. „Messwerte:“ Erläuterung „Tkol“ Kollektortemperatur in °C „Tkol2“ Kollektortemperatur in einem weiteren Kollektorfeld in °C „Tspu“...
Abfragemöglichkeiten Meldungen abfragen Drücken Sie folgende Tasten: 3. OK zur Bestätigung. das „Hauptmenü“ erscheint. für weitere Anzeigen (siehe folgende Tabelle). für „Meldungen“. „Meldungen:“ Erläuterung Keine Störung An der Solarregelung liegt keine Störung an. „Beladung Sp.“ Angezeigter Verbraucher wird beheizt. (nur bei mehreren Verbrauchern) „Pause Sp.“...
Abfragemöglichkeiten Wärmemenge abfragen Drücken Sie folgende Tasten: für „WMZ1“ oder „WMZ2“. das „Hauptmenü“ erscheint. 5. OK zur Bestätigung. für „WMZ“. für folgende Werte in Abhängigkeit von der Anlagenausstattung. 3. OK zur Bestätigung. bis „Hauptmenü“ erscheint. „WMZ ...“ Erläuterung „Tvorl“ Vorlauftemperatur in °C „Trückl“...
Was ist zu tun? Die Solaranlage geht nicht in Betrieb Ursache Behebung Der Netzschalter ist ausgeschaltet. Schalten Sie den Netzschalter ein. Die Sicherung in der Solarregelung hat ausgelöst Benachrichtigen Sie den Heizungsfachbetrieb. (Netzspannung liegt an, das Display ist nicht beleuch- tet).
Was ist zu tun? Störung abfragen Falls an Ihrer Solaranlage Störungen aufgetreten sind, blinkt die Displaybeleuchtung und in der Grundanzeige erscheint „Störung“. 30.04.2009 10:59 Tkol 47.7 °C Tspu 35.4 °C Störung Abb. 5 Drücken Sie folgende Tasten: das „Hauptmenü“ erscheint. für „Meldungen“.
Bei rückspülbaren Filtern alle 2 Monate rückspülen. ■ Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb.
Menü-Übersicht Menü-Übersicht Je nach Anlagenausstattung und Funktionen (von Ihrem Heizungsfachbetrieb eingestellt) können die Anzeigen von den hier aufgeführten abweichen. Hauptmenü Messwerte Meldungen Solar Manuellbetrieb Meldungen: Bedienercode zurück Keine Störung !Unterbrechung >Sensor < !Kurzschluss >Sensor < ?Nachtumwälzung ?ΔT zu hoch Solar: zurück Bilanzwerte WMZ:...
Seite 12
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Inter- net. Viessmann Werke GmbH & Co. KG D-35107 Allendorf Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an...
