Technische Information

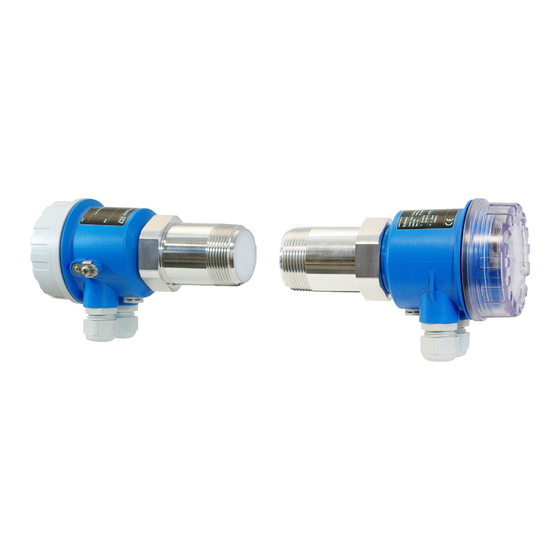

Soliwave FDR56/FQR56
Mikrowellenschranke
Kompakte Mikrowellenschranke zur berührungslosen
Grenzstanddetektion
Anwendungsbereich
• Füllstandgrenzschalter für Schüttgüter aller Art und Flüssigkeiten sowie Stückgutüberwa-
chung zu Kontroll- und Zählzwecken, auch im explosionsgefährdeten Bereich
• Prozesstemperaturbereich: -40 ... +450 °C (-40 ... +842 °F) mit optionalem Hochtemperatur-
adapter
• Prozessdruckbereich: 0,5 ... 21 bar (7 ... 305 psi) absolut mit optionalem Hochdruckadapter
• Berührungslose Detektion: Einsatz in Behältern, Rohrleitungen, Schächten oder Freifall-
schächten (bei nichtmetallischen Behältermaterialien ist eine Messung von außen möglich)
Ihre Vorteile
• Kompaktgeräte mit integriertem Netzteil
• Einfache Montage durch G1½, R1½ oder 1½ NPT Gewinde oder mit passendem Montage-
adapter
• Unterschiedliche Funktionen zur optimalen Anpassung an die Anwendung
• Detektion auch bei wechselnden Produkteigenschaften
• Einsetzbar auch in schwierigen Anwendungen, wo andere Messverfahren versagen
• Vorort-Anzeige am FDR56
• Um 360° drehbares Elektronikgehäuse, damit optimale Ausrichtbarkeit nach dem Einbau
• Analaogausgang (4-20 mA) zur Auswertung von Ansatzbildung, Verschmutzung oder Ähn-
lichem
• Konform mit ATEX, CSA, EAC, IECEx und UKCA
