IC-KP2-2HB18-2V1
Installation
Das durchgängige Schirmungskonzept wird vervollständigt durch das
Metallgussgehäuse der IDENTControl Compact und das Metallgehäuse der
Schreib-/Leseköpfe.
Damit die Schirmung nicht durch das Metallgehäuse unterbrochen wird, müssen
Sie die Schirme niederohmig und niederinduktiv an Erde anschließen. Die
gesamte Elektronik und Leitungsführung befindet sich so innerhalb eines
Faradayschen Käfigs.
5.3 Montage
Falls Sie die IDENTControl Compact auf einer Hutschiene befestigen möchten,
empfehlen wir Ihnen, die Montagehilfe ICZ-MH05-SACB-8 zu verwenden.
Hinweis!
Die Drehschalter, mit denen Sie die Geräteadresse einstellen können, sind an der
Unterseite der IDENTControl Compact. Nach der Montage der IDENTControl
Compact sind diese Drehschalter nicht mehr frei zugänglich.
Stellen Sie die Drehschalter ein, bevor Sie die IDENTControl Compact montieren
(siehe Kapitel 6.2.1).
5.4 Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache
Installation möglich.
5.4.1 Spannungsversorgung

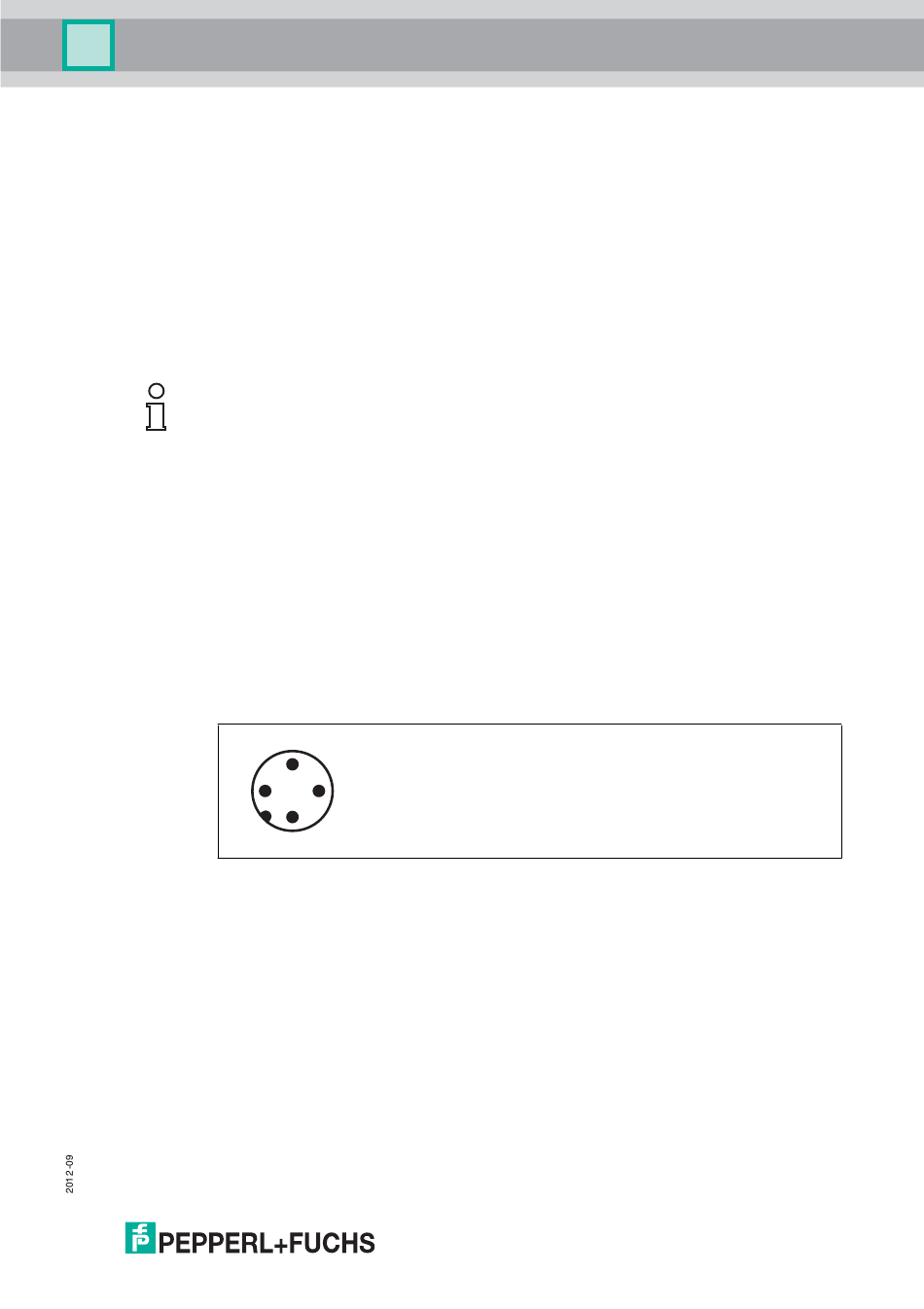

Die Spannungsversorgung schließen Sie über eine M12-Steckverbindung an.
Dazu befindet sich am Gehäuse ein Stecker mit folgender Pinbelegung:
1
1 + 24 V
2 NC
3 GND
4 NC
Passende Anschlusskabel siehe Kapitel 4.2.2
4
3
2
