Diese Anzeige kann leuchten, um die physische Position des bestimmten Gehäuses zu bestimmen, in dem
das SMM installiert ist. Verwenden Sie die folgenden Befehle, um die ID-Anzeige zu steuern und das
Gehäuse zu finden.
• Befehl zum Einschalten der Identifikationsanzeige:
ipmitool.exe -I lanplus -H <SMM's IP> -U USERID -P PASSW0RD raw 0x32 0x97 0x01 0x01
• Befehl zum Ausschalten der Identifikationsanzeige:
ipmitool.exe -I lanplus -H <SMM's IP> -U USERID -P PASSW0RD raw 0x32 0x97 0x01 0x00
Anmerkung: Die Standard-IP-Adresse des SMM lautet 192.168.70.100.
Um die Lösung an der Vorderseite zu identifizieren, nutzen Sie die Informationen unter
„Knotenbedienerinformationsanzeige" auf Seite
Statusanzeige (grün):
7
Mit dieser Anzeige wird der Betriebszustand des SMM angegeben.
• Durchgehendes Leuchten: Auf dem SMM ist mindestens ein Fehler aufgetreten.
• Aus: Wenn das Gehäuse mit Strom versorgt wird, zeigt dies an, dass beim SMM mindestens ein Fehler
aufgetreten ist.
• Blinken: Das SMM funktioniert.
– Beim Pre-Boot-Prozess blinkt die Anzeige schnell (etwa viermal pro Sekunde).
– Wenn der Pre-Boot-Prozess abgeschlossen ist und das SMM ordnungsgemäß funktioniert, blinkt die
Anzeige langsamer (etwa einmal pro Sekunde).
Systembetriebsanzeige (grün):
8
Wenn diese Anzeige leuchtet, ist die Stromversorgung des SMM eingeschaltet.
SMM mit zwei Ethernet-Anschlüssen

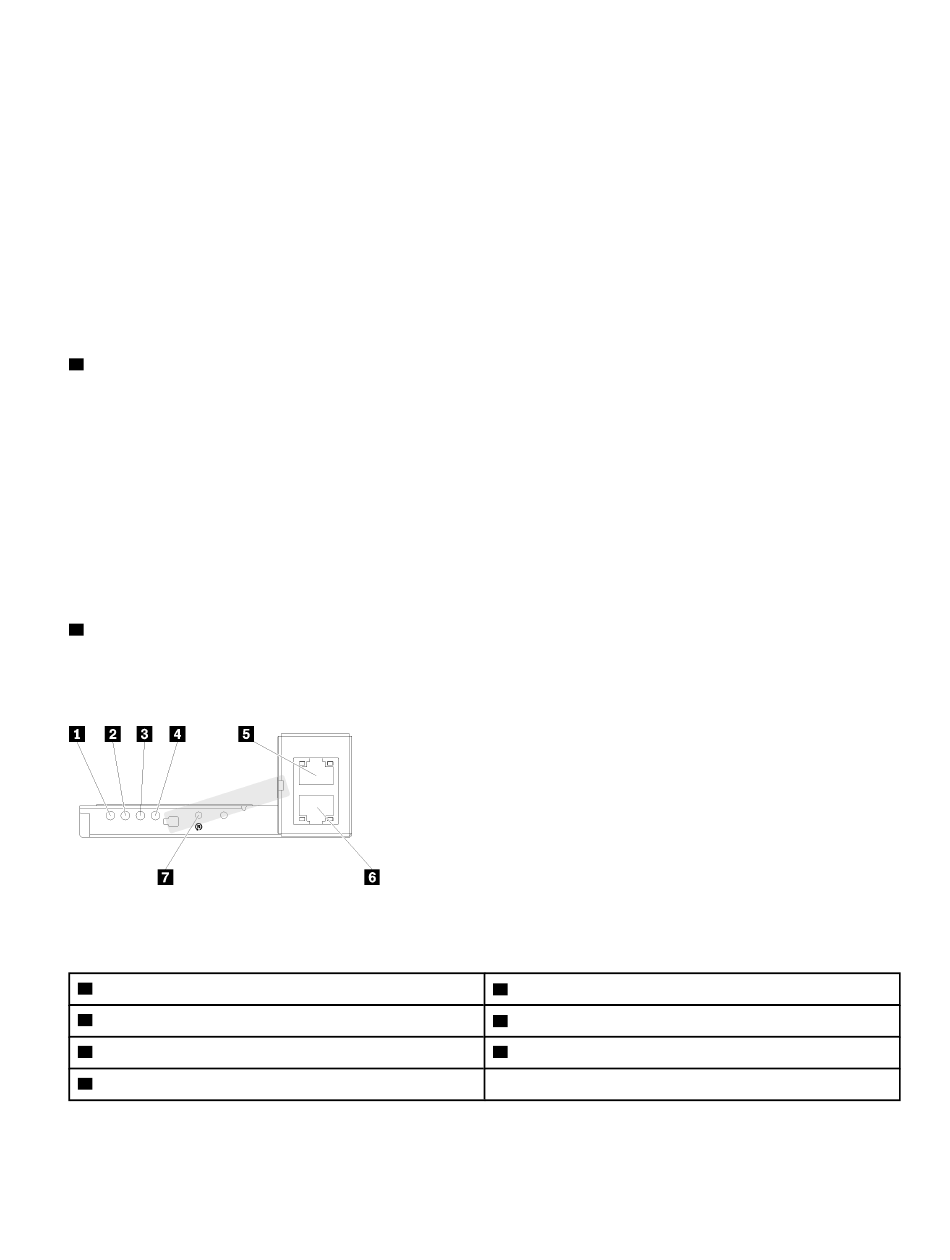

Abbildung 19. Rückseite – SMM mit zwei Ethernet-Anschlüssen
Tabelle 16. SMM mit zwei Ethernet-Anschlüssen
Systembetriebsanzeige (grün)
1
Statusanzeige (grün)
2
Identifikationsanzeige (blau)
3
Systemfehleranzeige (gelb)
4
Sie können über einen der XCC-Ethernet-Anschlüsse auf den dedizierten SMM-Netzwerkanschluss der vier
Knoten zugreifen. Rufen Sie die SMM-Website auf und greifen Sie mit der IP auf XCC zu. Weitere
Informationen finden Sie im System Management Module Benutzerhandbuch.
25.
Ethernet-Anschluss
5
Ethernet-Anschluss
6
Rücksetzungsöffnung
7
.
