esaote G-scan Benutzerhandbuch Seite 184

Um den flexiblen Spulenteil an der Grundplatte zu befestigen, stecken Sie
die am flexiblen Spulenteil befindlichen männlichen Steckkontakte
(Abb. 8.16) in die weiblichen Steckverbinder, die auf der Grundplatte
angeordnet sind (Abb. 8.17). Achten Sie dabei darauf, dass die beiden
Führungen (Abb. 8.18) unterhalb der beiden Spannhebel zu liegen
kommen.
Schließen Sie abschließend die beiden Spannhebel, wie in der folgenden
Abb. angegeben Abbildung 8.20.
•
•
•
20 / 28 Kapitel 8
•
•
•

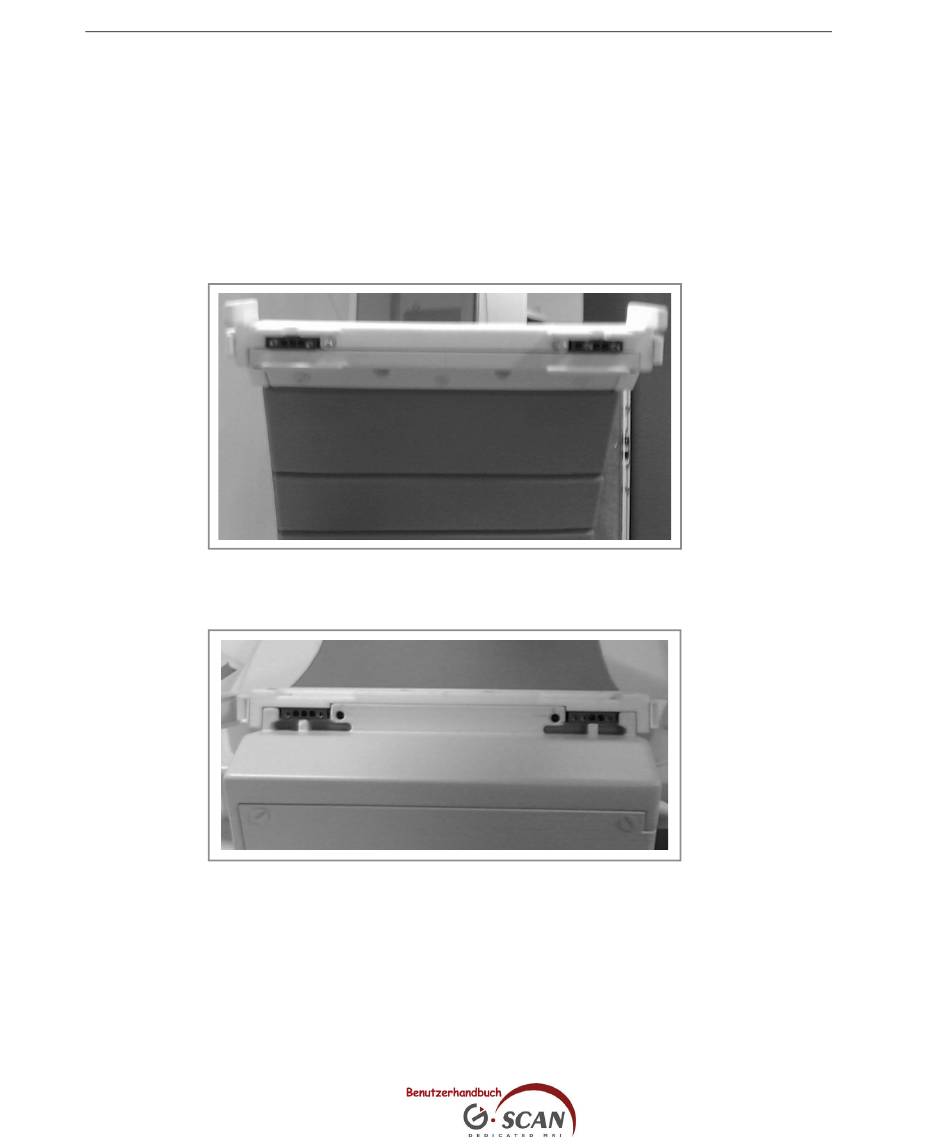

Abb. 8.16 - Männliche Steckkontakte auf dem flexiblen Spulenteil
Abb. 8.17 - Weibliche Steckkontakte auf der Grundplatte
