Unter besonderen Umweltbedingungen, in denen die Schwankungen des
statischen Magnetfeldes besonders intensiv sind und in gleicher Richtung
zu dem vom G-scan -Magneten generierten Magnetfeld liegen, wird die
Installierung eines Magnetfeldkompensationsmoduls notwendig. Dieses
besteht aus zwei Magnetsonden, die im Installationsraum positioniert
werden, und zwar genau an der Stelle, wo die gemessenen Fluktuationen
am intensivsten sind. Diese Sonden sind an die elektronische Steuerung
angeschlossen, die sich im Temperatursteuerungsmodul befindet; die
Steuerung wirkt auf eine Kompensationsspule ein, die ein Magnetfeld
gleicher Stärke, aber entgegengesetzter Richtung zu dem Störfaktor
generiert und somit unerwünschte Wirkungen auf den Abbildungen
minimiert.
•
•
•
10 / 22 Kapitel 5
•
•
•

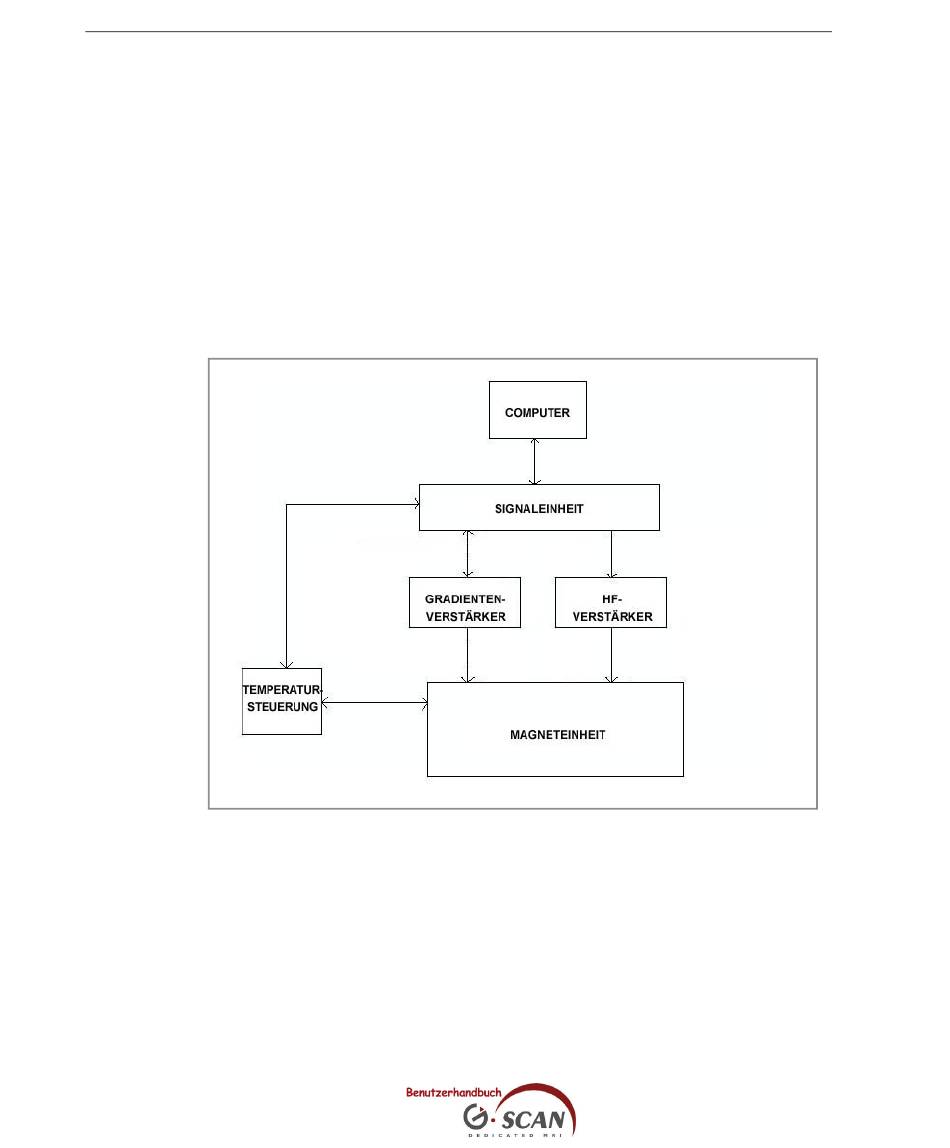

Abb. 5.3 - Funktionsdiagramm
