PGV...-F200/-F200A...-R4-V19
Installation
Codebänder zur Steuerung und Positionierung
Der Lesekopf kann neben der Spurverfolgung auch DataMatrix-Codes erkennen. Dabei wer-
den sowohl Steuer- als auch Positionsinformationen ausgewertet. DataMatrix-Steuercodes
werden als Eventmarker verwendet. Steuercodes geben z. B. Informationen zu Abzweigungen
an. DataMatrix-Codebänder zur Positionierung geben die absolute Position des Lesekopfs an.
Beachten Sie folgende Bedingungen:
DataMatrix-Codebänder zur Positionierung werden anstatt des Farbbands verlegt.
DataMatrix-Steuercodes werden parallel zum Farbband oder DataMatrix-Positionscode ver-
legt.
1
2

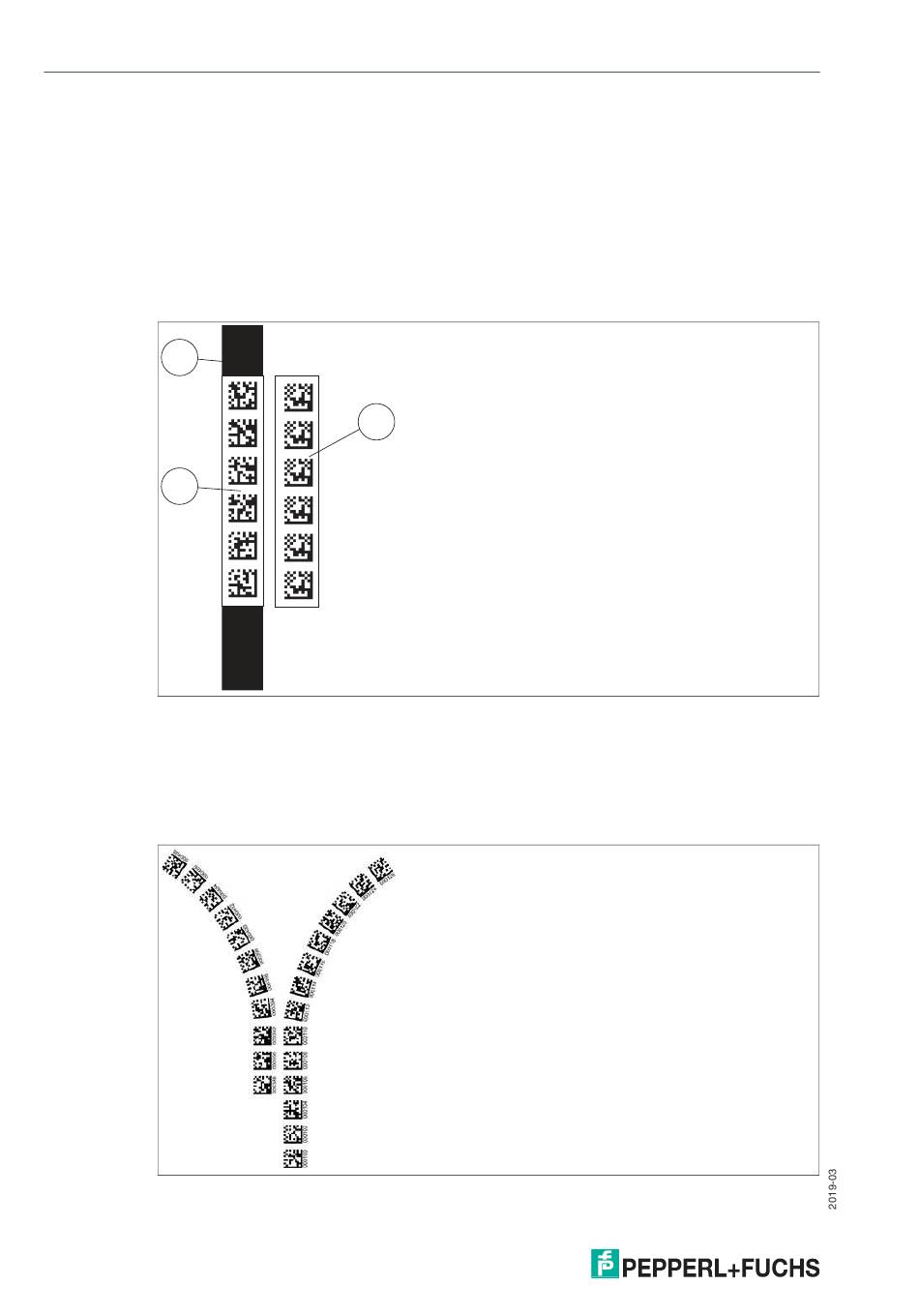

1 Farbband
2 DataMatrix-Positionscode
3 DataMatrix-Steuercode
Abzweigungen bzw. Einmündungen mit Positionsinformationen können wie folgt dargestellt
werden:
Abbildung 3.10 Separate Spur zweigt ab / mündet ein
22
3
