PGV...-F200/-F200A...-R4-V19
Installation
DataMatrix-Codeband
Der Lesekopf erkennt den absoluten Winkel in Bezug zur verfolgten Spur mit einer maximalen
Auflösung von 0,1°. Der Winkel wird absolut zur verfolgten Spur angegeben, da ein DataMa-
trix-Codeband eine Richtungsinformation enthält. Der ausgegebene Winkel umfasst den
Bereich von 0° bis 360°. Die Auflösung kann auf die folgenden Werte eingestellt werden:
• 0,1°
• 0,2°
• 0,5°
• 1°

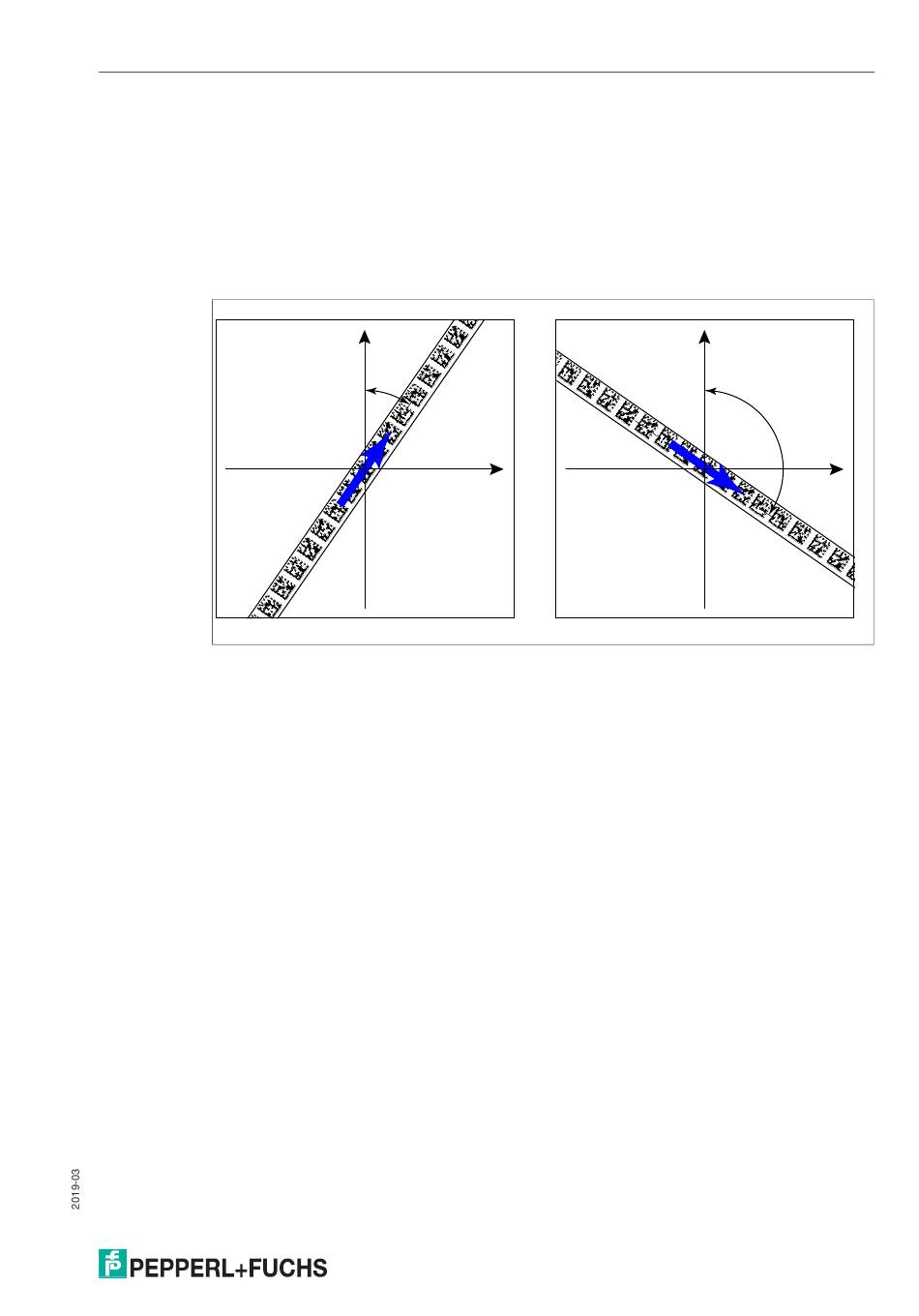

Abbildung 3.6
X
α
Y
absolute Winkel
X
α
Y
