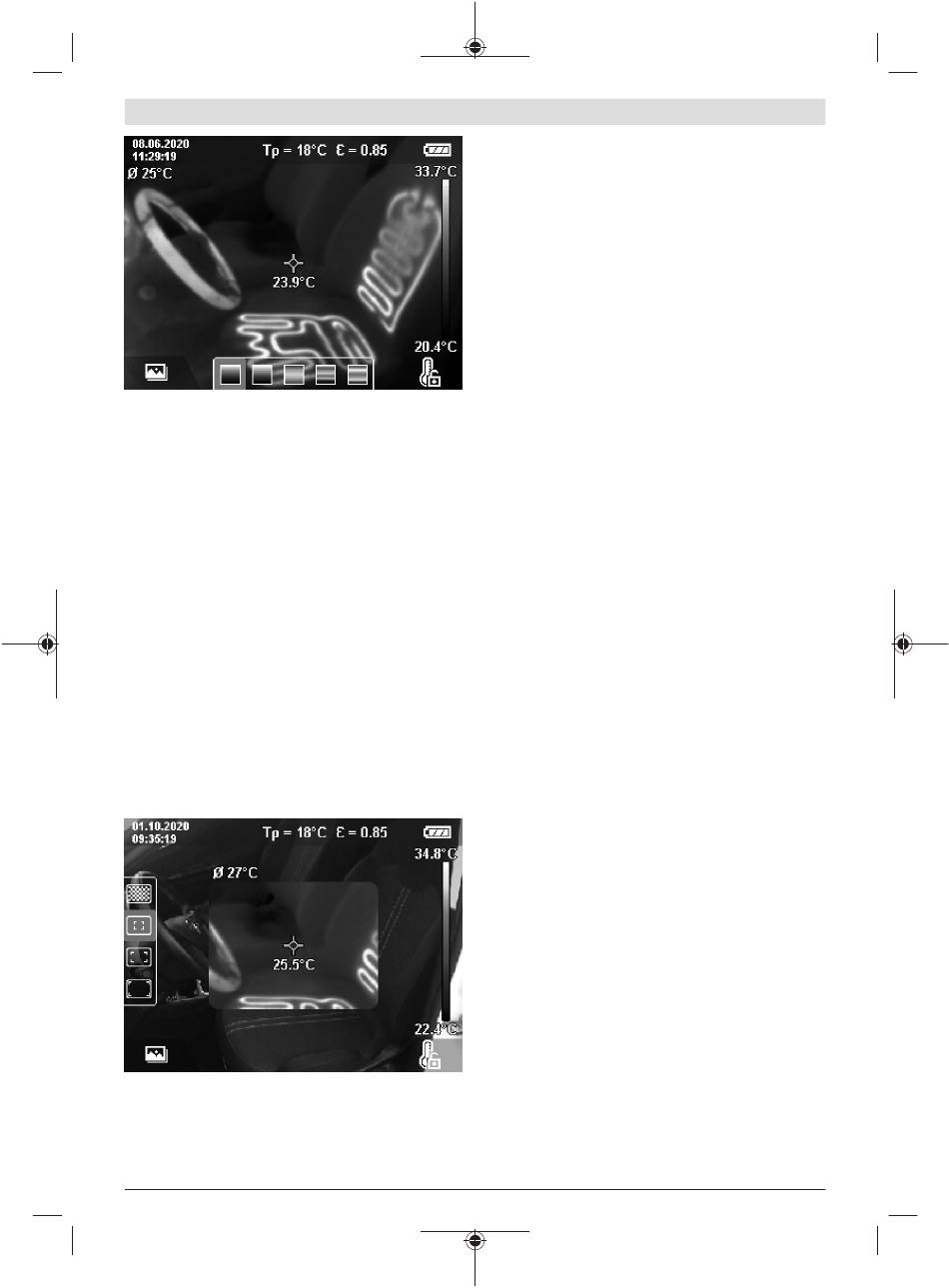

Prekrivanje termičke i stvarne slike
Za bolju orijentaciju (= prostorno dodjeljivanje prikazane
termičke slike) može se dodatno uključiti vizualna stvarna
slika kod izjednačenih područja temperature.
Napomena: Prekrivanje stvarne i termičke slike točno je na
udaljenosti od 0,55 m. U slučaju odstupanja udaljenosti od
mjernog objekta može doći do odstupanja između stvarne i
termičke slike. Ovo se odstupanje može kompenzirati
pomoću GTC Transfer softvera.
Mjerni alat nudi vam sljedeće mogućnosti:
– 100 % infracrvena slika
Isključivo se prikazuje termička slika.
– Slika u slici
Prikazana termička slika se izrezuje, a okolno područje se
prikazuje kao stvarna slika. Ova postavka poboljšava
lokalno dodjeljivanje mjernog područja.
– Prozirnost
Prikazana termička slika postavljena je malo prozirna
preko stvarne slike. Na taj se način objekti mogu bolje
prepoznati.
Pritiskom na tipke sa strelicama gore (7) ili dolje (12)
možete odabrati postavku.
Fiksiranje skale
Prilagođavanje raspodjele boja na termičkoj slici vrši se
automatski, ali se može i fiksirati pritiskom na desnu
funkcijsku tipku (9). To omogućuje mogućnost usporedbe
Bosch Power Tools
termičkih slika koje su snimljene u različitim uvjetima
temperature (npr. kod provjere postojanosti toplinskih
mostova u više prostorija) ili skrivanje iznimno hladnog ili
vrućeg objekta na termičkoj slici koja bi ga inače izobličila
(npr. radijatori kao vrući objekt pri ispitivanju toplinskih
mostova).
Za ponovno prebacivanje skale na automatski ponovno
pritisnite desnu funkcijsku tipku (9). Temperature se sada
ponovno ponašaju dinamički i prilagođavaju se izmjerenim
minimalnim i maksimalnim vrijednostima.
Funkcije mjerenja
Za pozivanje ostalih funkcija, koje vam mogu biti od pomoći
kod prikaza, pritisnite tipku Func (8). Navigirajte u
prikazanim opcijama tipkom sa strelicom lijevo (14) ili
desno (10) kako biste odabrali neku funkciju. Odaberite
neku funkciju i ponovno pritisnite tipku Func (8).
Na raspolaganju vam stoje sljedeće funkcije mjerenja:
– <Automatski>
Raspodjela boja na termičkoj slici vrši se automatski.
– <Tražilo topline>
Kod ove funkcije mjerenja prikazuju se samo više
temperature u mjernom području kao termička slika.
Područje izvan ovih viših temperatura prikazuje se kao
stvarna slika u sivim stupnjevima. Prikaz u sivim
stupnjevima sprječava da se objekti u boji ne bi krivo
doveli u vezu s temperaturama (npr. crveni kabel u
rasklopnom ormaru pri traženju pregrijanih sastavnih
elemenata). Prilagodite skalu pritiskom na tipku sa
strelicom gore (7) i dolje (12). Prikazano područje
temperature se proširuje odn. smanjuje kao termička
slika. Mjerni alat dalje mjeri minimalne i maksimalne
temperature i prikazuje ih na krajevima skale (h).
– <Tražilo hladnoće>
Kod ove funkcije mjerenja prikazuju se samo niže
temperature u mjernom području kao termička slika.
Područje izvan ovih nižih temperatura prikazuje se kao
stvarna slika u sivim stupnjevima kako se objekti u boji ne
bi krivo doveli u vezu s temperaturama (npr. plavi okvir
prozora pri traženju neispravne izolacije). Prilagodite
skalu pritiskom na tipku sa strelicom gore (7) i dolje (12).
Prikazano područje temperature se proširuje odn.
smanjuje kao termička slika. Mjerni alat dalje mjeri
minimalne i maksimalne temperature i prikazuje ih na
krajevima skale (h).
– <Ručno>
Ako se mjere jako odstupajuće temperature na termičkoj
slici (npr. radijatori kao vrući objekt pri ispitivanju
toplinskih mostova), onda se dostupne boje raspodjeljuju
na veliki udio vrijednosti temperature u području između
maksimalne i minimalne temperature. To može dovesti do
toga da se male temperaturne razlike više ne mogu
detaljno prikazati. Kako biste dobili detaljan prikaz
ispitivanog područja temperature, postupite na sljedeći
način: Nakon što ste promijenili na način <Ručno>,
možete namjestiti maksimalnu odn. minimalnu
temperaturu. Možete odrediti područje temperature koje
vam je relevantno i u kojem želite prepoznati male razlike.
