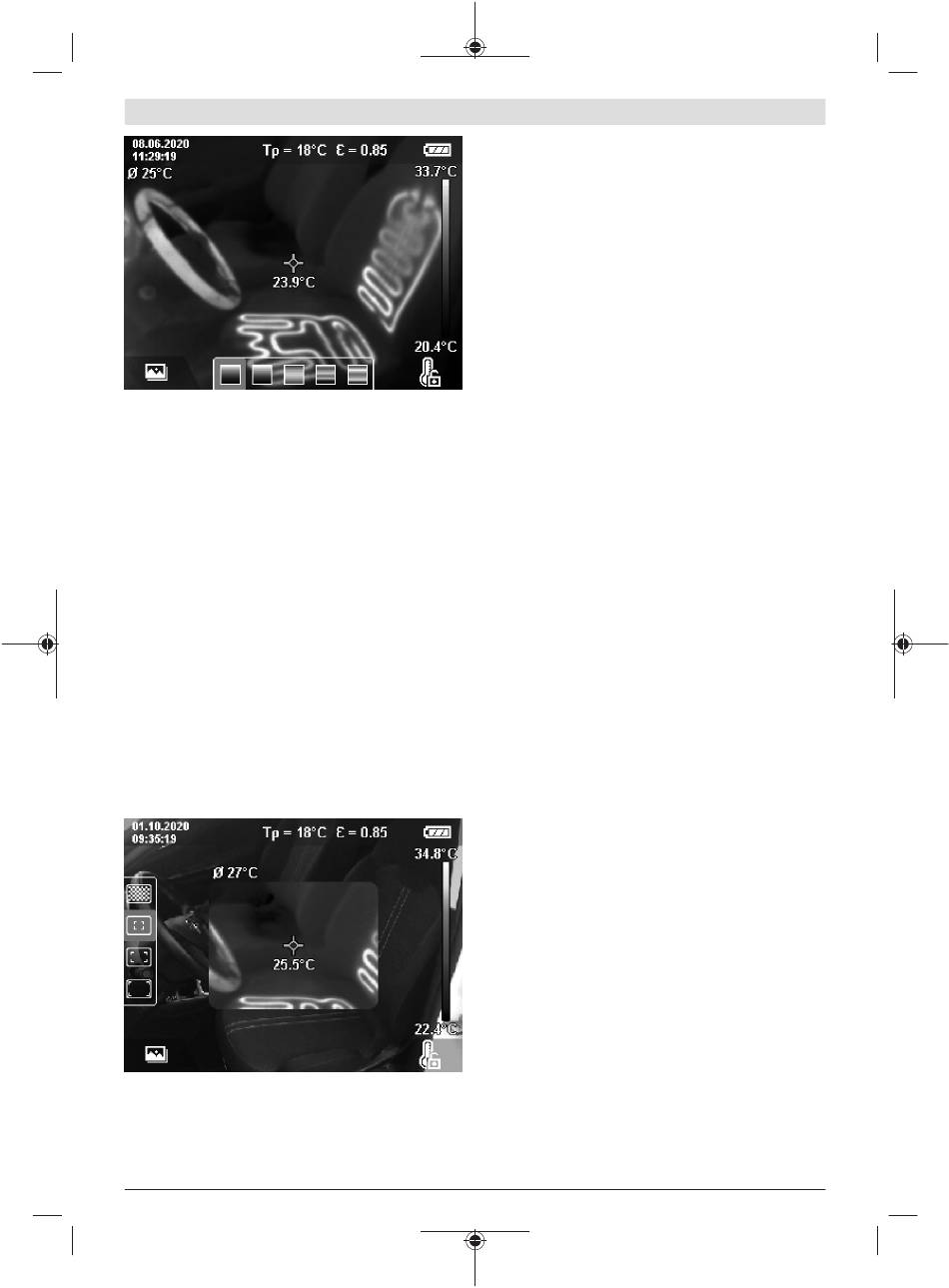

Preklapanje termovizijske i realne slike
Za bolju orijentaciju (= prostorno dodeljivanje prikazane
termovizijske slike) možete kod ravnomernih opsega
temperature dodatno uključiti vizuelnu realnu sliku.
Napomena: Preklapanje realne i termovizijske slike je
precizno na rastojanju od 0,55 m. Kod drugačijih rastojanja
prema objektu merenja principijelno nastaje odstupanje
između realne i termovizijske slike. Ovo odstupanje se može
izjednačiti pomoću GTC Transfer softvera.
Merni alat nudi sledeće mogućnosti:
– 100% infracrvena slika
Prikazuje se isključivo termovizijska slika.
– Slika u slici
Prikazana termovizijska slika se seče i okolno područje se
prikazuje kao realna slika. Ovo podešavanje poboljšava
prostorno utvrđivanje mernog područja.
– Transparentnost
Prikazana termovizijska slika se postavlja transparentno
preko realne slike. Na taj način možete lakše da
prepoznate objekat.
Pritiskom tastera sa strelicom gore (7) ili dole (12) možete
da izaberete podešavanje.
Fiksiranje skale
Prilagođavanje rasporeda boja na termovizijskoj slici se vrši
automatski, ali se može i fiksirati pritiskom desnog
funkcionalnog tastera (9). To omogućuje poređenje
Bosch Power Tools
termovizijskih slika koje su snimljene na različitim
temperaturnim uslovima (npr. prilikom provere toplotnih
mostova u više prostorija) ili isključivanje ekstremno hladnog
ili vrućeg objekta na termovizijskoj slici, koji bi inače iskvario
sliku (npr. grejno telo kao vruć objekat prilikom traženja
toplotnih mostova).
Za ponovno uključivanje skale, ponovo pritisnite desni
funkcionalni taster (9). Sada se temperature ponovo
ponašaju dinamično i prilagođavaju se minimalnim i
maksimalnim vrednostima.
Merne funkcije
Za pozivanje dodatnih funkcija koje vam mogu pomoći u
prikazu, pritisnite taster Func (8). Da biste izabrali funkciju,
navigirajte kroz prikazane opcije pomoću tastera sa
strelicom levo (14) odn. desno (10). Izaberite funkciju i
ponovo pritisnite taster Func (8).
Raspoložive su sledeće merne funkcije:
– <Automatski>
Raspored boja na termovizijskoj slici se vrši automatski.
– <Pretraživač toplote>
U ovoj mernoj funkciji se prikazuju samo toplije
temperature u mernom području kao termovizijska slika.
Područje izvan tih toplijih temperatura se prikazuje kao
realna slika u sivim nijansama. Prikaz u sivim nijansama
sprečava pogrešnu asocijaciju obojenih objekta sa
temperaturama (npr. crveni kabl u razvodnom ormariću
prilikom traženja pregrejanih komponenti). Prilagodite
skalu sa tasterom sa strelicom gore (7) ili dole (12).
Prikazani opseg temperature se tako kao termovizijska
slika proširuje ili smanjuje. Merni alat i dalje meri
minimalne i maksimalne temperature i prikazuje ih na
krajevima skale (h).
– <Pretraživač hladnoće>
U ovoj mernoj funkciji se prikazuju samo hladnije
temperature u mernom području kao termovizijska slika.
Područje izvan tih hladnijih temperatura se prikazuje kao
realna slika u sivim nijansama kako se obojeni objekti ne
bi pogrešno asocirati sa temperaturama (npr. plavi okvir
prozora prilikom traženja neispravne izolacije).
Prilagodite skalu sa tasterom sa strelicom gore (7) ili
dole (12). Prikazani opseg temperature se tako kao
termovizijska slika proširuje ili smanjuje. Merni alat i dalje
meri minimalne i maksimalne temperature i prikazuje ih
na krajevima skale (h).
– <Ručno>
Ako se na termovizijskoj slici izmere različite temperature
(npr. grejno telo kao vruć objekat prilikom ispitivanja
toplotnih mostova), tada se raspoložive boje raspoređuju
na veliki broj vrednosti temperature u opsegu između
maksimalne i minimalne temperature. To može dovesti do
toga da se male razlike u temperaturi ne mogu detaljno
prikazati. Da biste postigli detaljan prikaz temperaturnih
opsega koja ispitujete postupite na sledeći način: Nakon
prelaska na režim <Ručno> možete da podesite
maksimalnu odn. minimalnu temperaturu. Tako možete
da definišete relevantni temperaturni opseg u kom želite
da prepoznate male razlike. Podešavanje <Resetovanje
