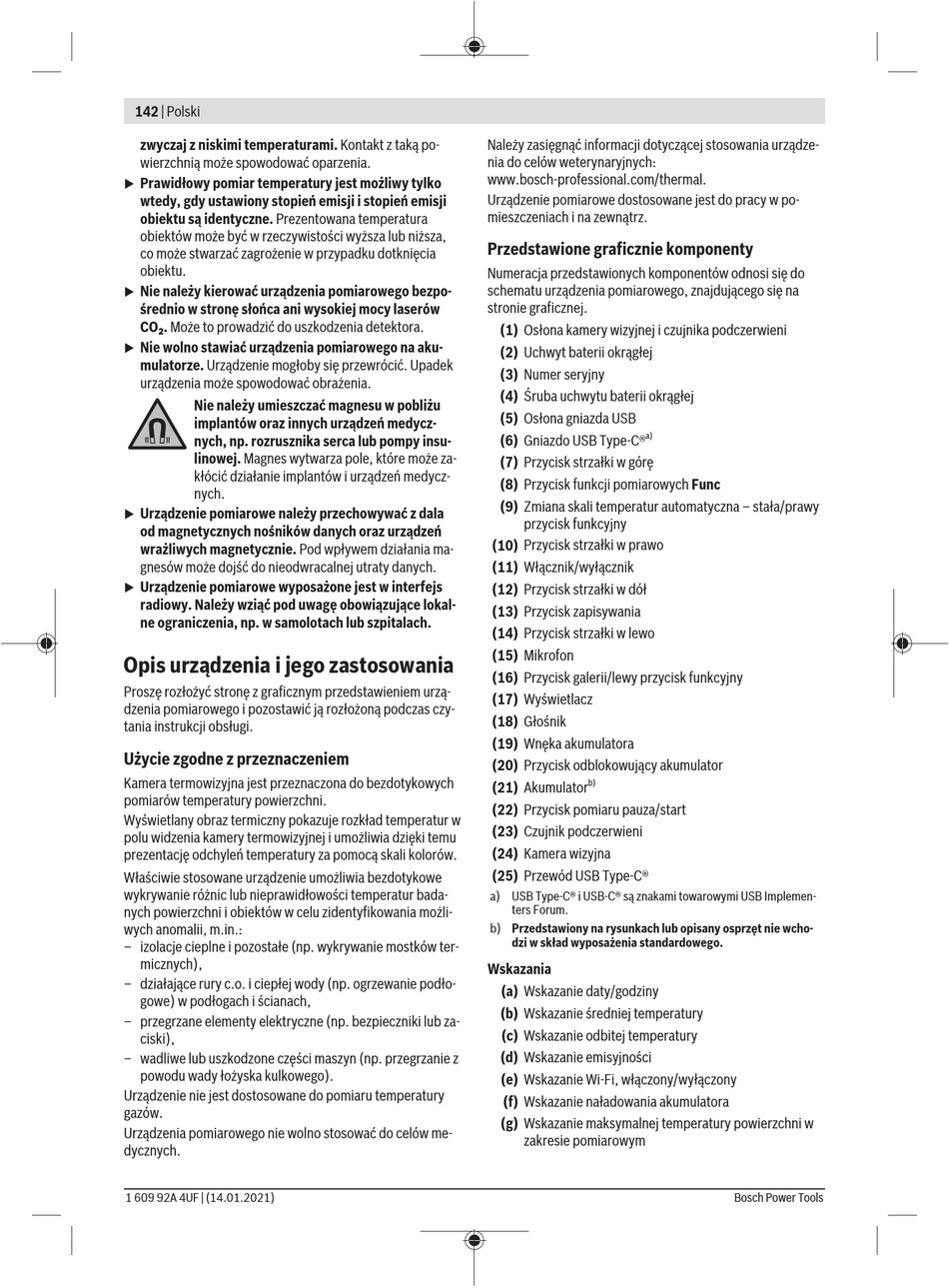

142 | Polski
zwyczaj z niskimi temperaturami. Kontakt z taką po-
wierzchnią może spowodować oparzenia.
Prawidłowy pomiar temperatury jest możliwy tylko
u
wtedy, gdy ustawiony stopień emisji i stopień emisji
obiektu są identyczne. Prezentowana temperatura
obiektów może być w rzeczywistości wyższa lub niższa,
co może stwarzać zagrożenie w przypadku dotknięcia
obiektu.
Nie należy kierować urządzenia pomiarowego bezpo-
u
średnio w stronę słońca ani wysokiej mocy laserów
CO₂. Może to prowadzić do uszkodzenia detektora.
Nie wolno stawiać urządzenia pomiarowego na aku-
u
mulatorze. Urządzenie mogłoby się przewrócić. Upadek
urządzenia może spowodować obrażenia.
Nie należy umieszczać magnesu w pobliżu
implantów oraz innych urządzeń medycz-
nych, np. rozrusznika serca lub pompy insu-
linowej. Magnes wytwarza pole, które może za-
kłócić działanie implantów i urządzeń medycz-
nych.
Urządzenie pomiarowe należy przechowywać z dala
u
od magnetycznych nośników danych oraz urządzeń
wrażliwych magnetycznie. Pod wpływem działania ma-
gnesów może dojść do nieodwracalnej utraty danych.
Urządzenie pomiarowe wyposażone jest w interfejs
u
radiowy. Należy wziąć pod uwagę obowiązujące lokal-
ne ograniczenia, np. w samolotach lub szpitalach.
Opis urządzenia i jego zastosowania
Proszę rozłożyć stronę z graficznym przedstawieniem urzą-
dzenia pomiarowego i pozostawić ją rozłożoną podczas czy-
tania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Kamera termowizyjna jest przeznaczona do bezdotykowych
pomiarów temperatury powierzchni.
Wyświetlany obraz termiczny pokazuje rozkład temperatur w
polu widzenia kamery termowizyjnej i umożliwia dzięki temu
prezentację odchyleń temperatury za pomocą skali kolorów.
Właściwie stosowane urządzenie umożliwia bezdotykowe
wykrywanie różnic lub nieprawidłowości temperatur bada-
nych powierzchni i obiektów w celu zidentyfikowania możli-
wych anomalii, m.in.:
– izolacje cieplne i pozostałe (np. wykrywanie mostków ter-
micznych),
– działające rury c.o. i ciepłej wody (np. ogrzewanie podło-
gowe) w podłogach i ścianach,
– przegrzane elementy elektryczne (np. bezpieczniki lub za-
ciski),
– wadliwe lub uszkodzone części maszyn (np. przegrzanie z
powodu wady łożyska kulkowego).
Urządzenie nie jest dostosowane do pomiaru temperatury
gazów.
Urządzenia pomiarowego nie wolno stosować do celów me-
dycznych.
1 609 92A 4UF | (14.01.2021)
Należy zasięgnąć informacji dotyczącej stosowania urządze-
nia do celów weterynaryjnych:
www.bosch-professional.com/thermal.
Urządzenie pomiarowe dostosowane jest do pracy w po-
mieszczeniach i na zewnątrz.
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do
schematu urządzenia pomiarowego, znajdującego się na
stronie graficznej.
(1) Osłona kamery wizyjnej i czujnika podczerwieni
(2) Uchwyt baterii okrągłej
(3) Numer seryjny
(4) Śruba uchwytu baterii okrągłej
(5) Osłona gniazda USB
a)
(6) Gniazdo USB Type-C®
(7) Przycisk strzałki w górę
(8) Przycisk funkcji pomiarowych Func
(9) Zmiana skali temperatur automatyczna – stała/prawy
przycisk funkcyjny
(10) Przycisk strzałki w prawo
(11) Włącznik/wyłącznik
(12) Przycisk strzałki w dół
(13) Przycisk zapisywania
(14) Przycisk strzałki w lewo
(15) Mikrofon
(16) Przycisk galerii/lewy przycisk funkcyjny
(17) Wyświetlacz
(18) Głośnik
(19) Wnęka akumulatora
(20) Przycisk odblokowujący akumulator
b)
(21) Akumulator
(22) Przycisk pomiaru pauza/start
(23) Czujnik podczerwieni
(24) Kamera wizyjna
(25) Przewód USB Type-C®
a) USB Type‑C® i USB‑C® są znakami towarowymi USB Implemen-
ters Forum.
b) Przedstawiony na rysunkach lub opisany osprzęt nie wcho-
dzi w skład wyposażenia standardowego.
Wskazania
(a) Wskazanie daty/godziny
(b) Wskazanie średniej temperatury
(c) Wskazanie odbitej temperatury
(d) Wskazanie emisyjności
(e) Wskazanie Wi-Fi, włączony/wyłączony
(f) Wskazanie naładowania akumulatora
(g) Wskazanie maksymalnej temperatury powierzchni w
zakresie pomiarowym
