RD 30146-01-B/11.06 | VT-HACD-DPQ
2.2
Die Systemkomponenten
Erforderliche
Systemkomponenten
Übersicht über Einspritzregelungen für Spritzgießmaschinen 2

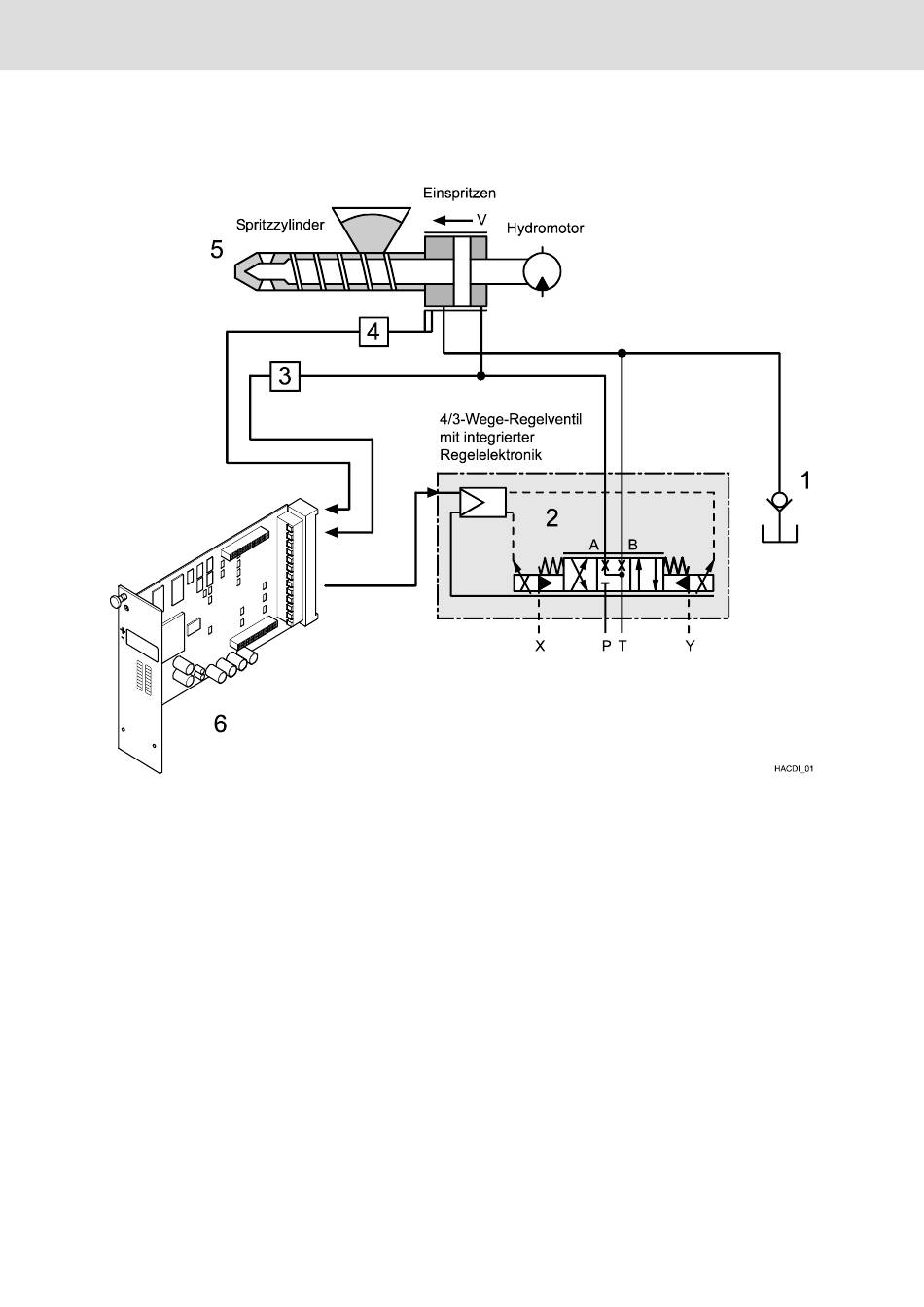

Abb.: 1 Systemkomponenten
1
Behälter mit Rückschlagventil
2
4/3-Wegeventil mit integrierter Elektronik und Q-Kolben
3
Druckaufnehmer für Spannungs-/Strom-, Druckeingänge
4
Wegaufnehmer für Positionsistwert
5
Einspritzzylinder mit Schütte, Plastifizierungsschnecke und Hydromotor
6
Digitale Regelelektronik HACD-DPQ
Hydraulics | Bosch Rexroth AG
9/112
