Definieren der Struktur der
Staudruckphase
Nach-Rückzug
Druck Geben Sie Werte für die Staudruck-Profilschritte ein. Dieser Befehl wird verwendet,
um entweder ein Proportional-Druckventil anzusteuern, das an Ventilausgang Nr. 2
angeschlossen ist, oder um den Druck mit dem Proportional-Wegeventil zu begren-
zen, das an Ventilausgang Nr. 1 angeschlossen ist. Der Wert des Staudruckparame-
ters wird in jedem Staudruckschritt beibehalten, bis das nächste Segment erreicht ist
oder die Staudruckschwelle abgesenkt wird.
Geben Sie die entsprechenden Werte in die Eingabefelder ein.
Damit ist die Konfiguration der Staudruckphase abgeschlossen.
Geben Sie die Parameter für den Nach-Rückzug ein, falls verwendet. Der Nach-
Rückzug muss ausgelöst werden. Nach Auslösung durch DI6 (steigende Flanke)
erfolgt der Schneckenrückzug auf eine definierte Stoppposition.
Abb. 54 zeigt den Positionswechsel der Schnecke während des Rückzugs nach der
Staudruckphase als Funktion der Zeit t an.
Siehe auch: „Ablaufplan und Funktionsbeschreibung", Nach-Rückzug.
DI 6
Step

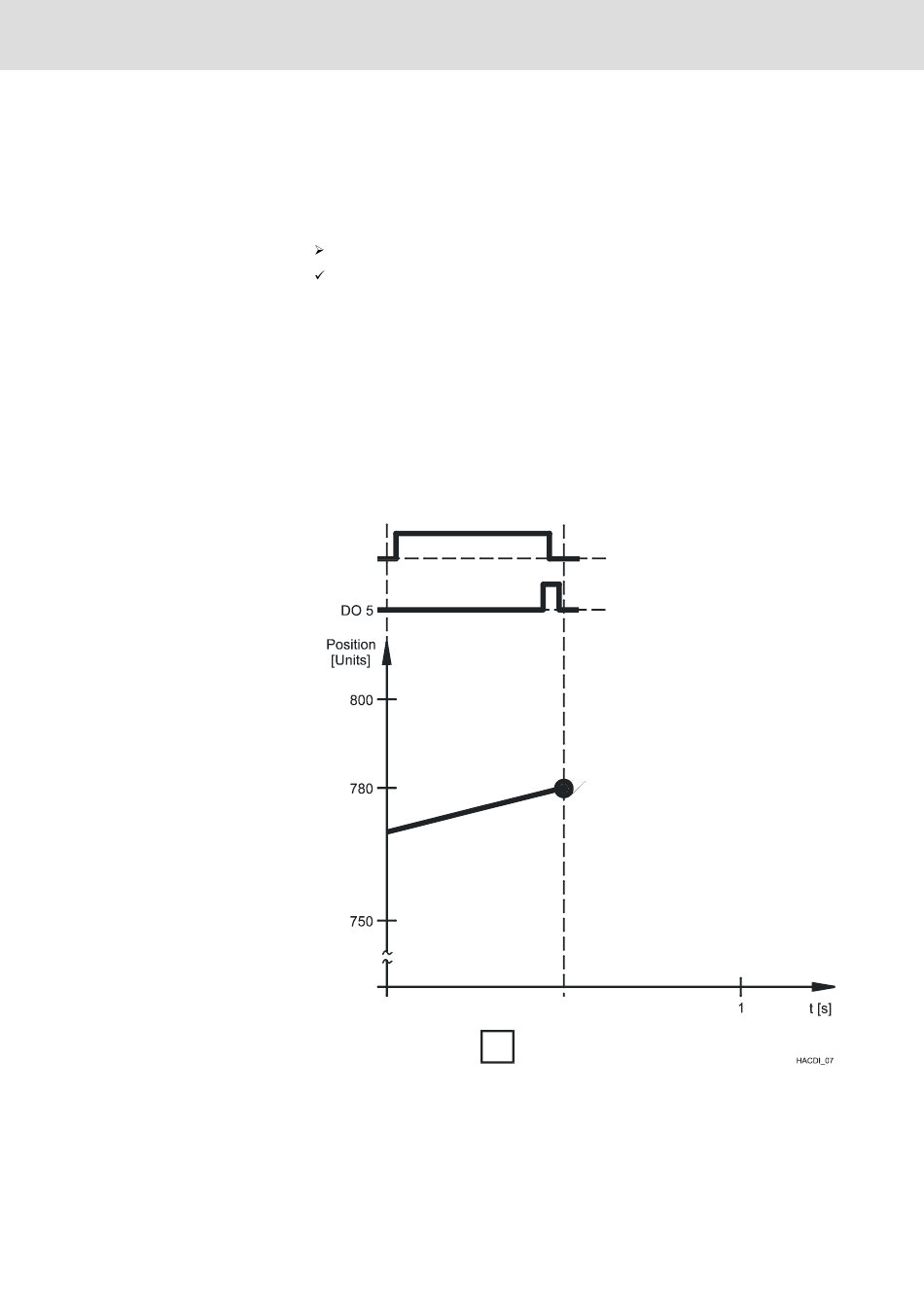

Abb. 54 Ablaufplan "Schneckenrückzug nach Staudruck"
