RD 30146-01-B/11.06 | VT-HACD-DPQ
Vordefinierte Einstellungen
Ergebnis
Geschw.
Vordefinierte Einstellungen
pressure

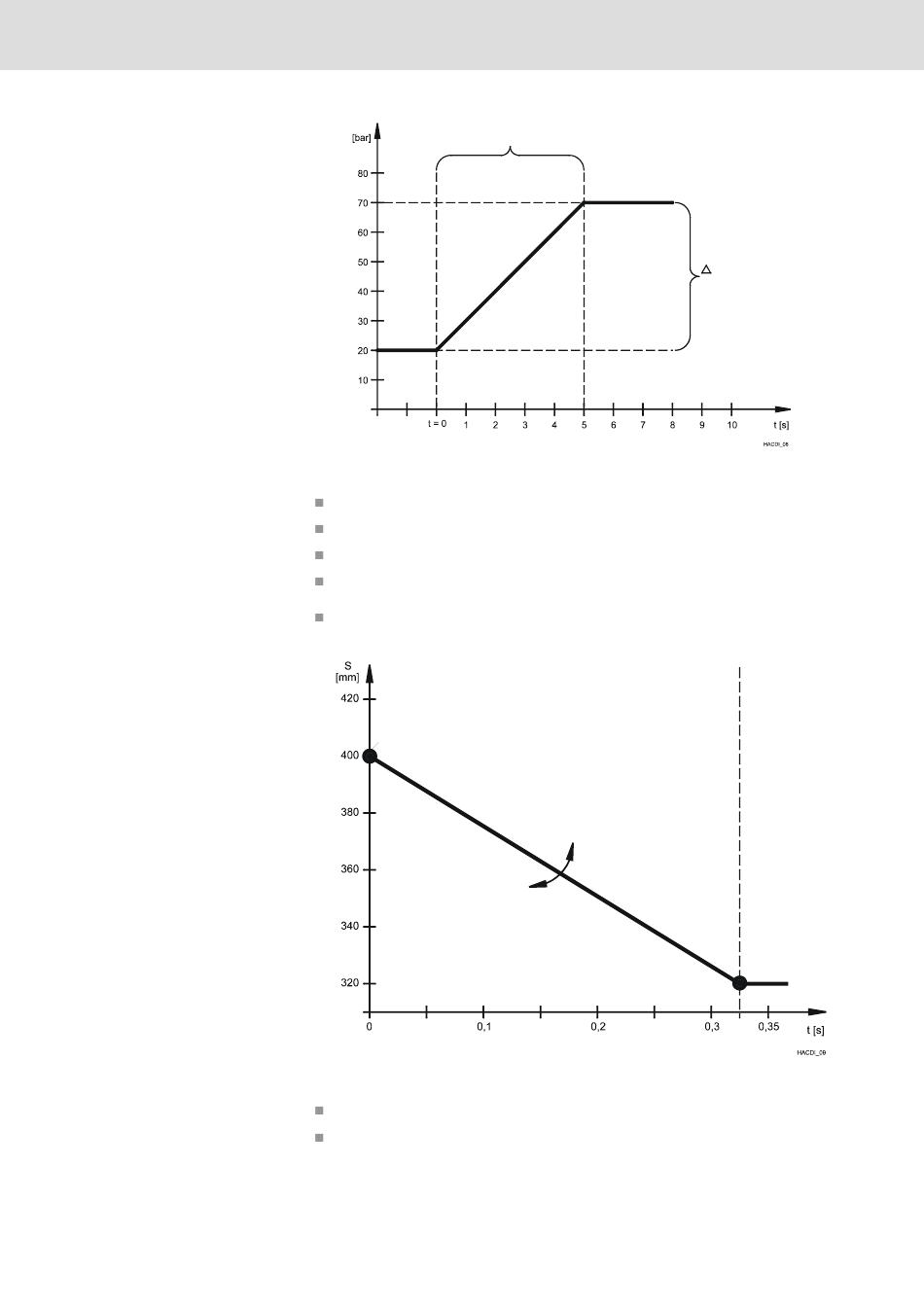

Abb. 55 Bildung eines Sollwerts mit der „Rampen"-Übergangsfunktion
Sollwert bei 20 bar
Max. Druck = 200 bar
Rampenzeit = 20 s
Neuer Sollwert = 70 bar => Sollwertabweichung = 50 bar
Die Rampenzeit von 20 s bezieht sich auf die Gleichung 100 % = 200. Die Soll-
wertänderung beträgt 50 bar mit einer resultierenden Rampenzeit von 5 s.
Abb. 56 Geschwindigkeit
Wegdifferenz: s = 80 mm
Geschwindigkeit: v = 250 mm/s
Hydraulics | Bosch Rexroth AG 105/112
Anwendung: Regler für Spritzgießmaschinen 5
resulting
ramp time
gradient via
velocity command
command value = 50 bar
(command value jump)
