ICDM-RX/MOD Modbus/TCP – Handbuch
Programmierschnittstelle

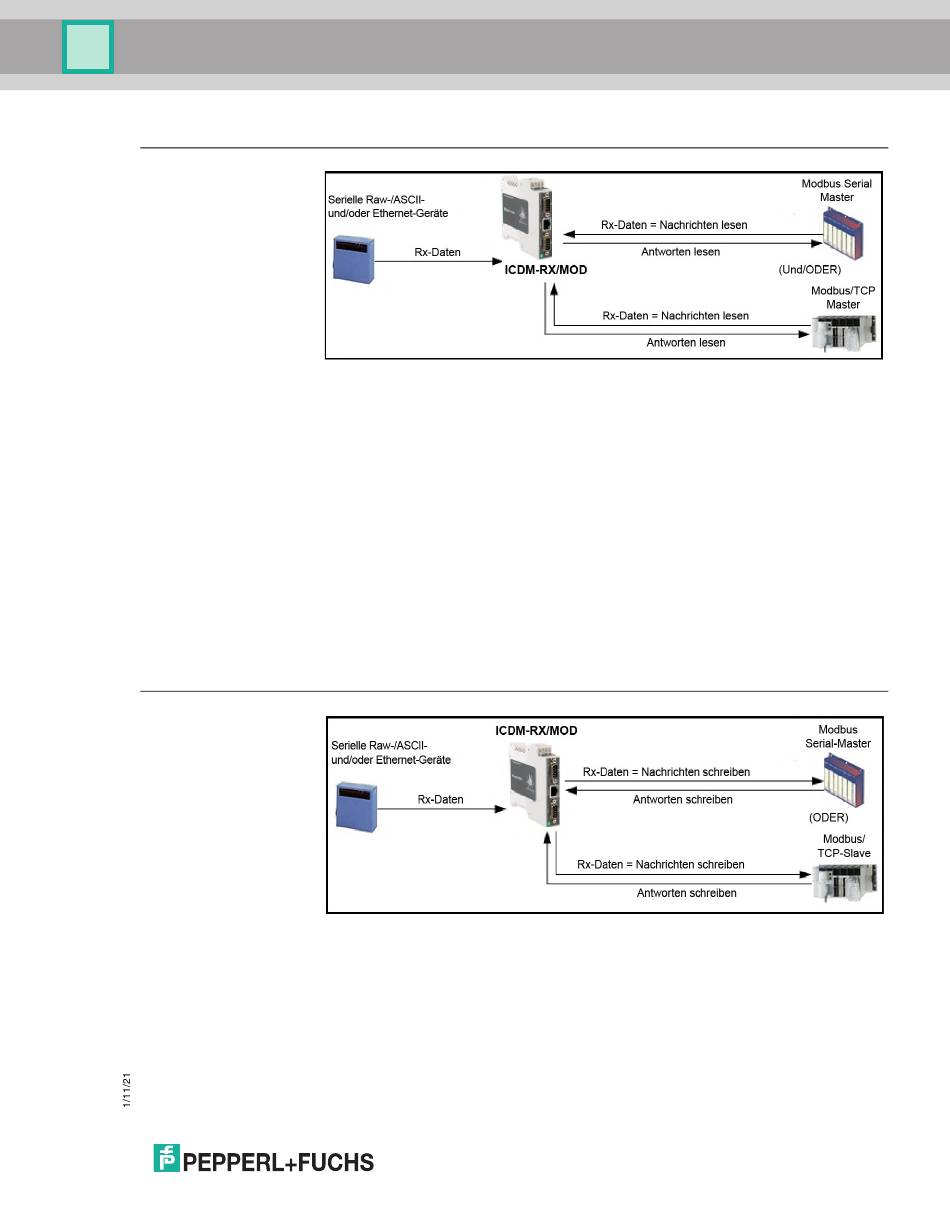

2.2.5.2. Kommunikationsmethode (Empfangen von Raw-Daten im Slave-Modus)
Serielle Raw- und/oder
EtherNet-Gerätedaten
werden in der Antwort auf
Read
die Nachricht
Holding Registers
oder
optional die Nachricht
Read/Write Multiple
Register
zurückgegeben.
Die Daten werden
angefordert, indem auf
die entsprechende
Empfangsdatenadresse
für den gewünschten Port
zugegriffen wird.
Für diese Methode gelten die folgenden Einschränkungen:
Device Index
•
Der
muss 255 (FF hex) für serielle Raw-/ASCII-Daten und 254 (FE hex) für Raw-/ASCII-
Ethernet-Gerätedaten sein.
•
Die Variable zum Empfangen der Daten auf der SPS muss:
-
Im Adressbereich 40xxxx liegen (für SPS vom Typ Modicon).
-
Ein Array von 16-Bit-Wörtern sein.
-
Von ausreichender Größe sein, um die Sequenznummer, die Länge und das Datenfeld zu enthalten,
die mit der empfangenen Datenstruktur verknüpft sind. Weitere Informationen finden Sie in der
Nachricht zum Datenempfang (Raw-Daten)
Definition zu
•
Neue Daten werden mit einer inkrementierten Sequenznummer angezeigt.
Dieselben Daten können mehrmals zurückgegeben werden. Dasselbe Datenpaket gibt jedoch auch die
gleiche Sequenznummer zurück.
•
Es werden keine Daten mit einer Länge von null angezeigt.
2.2.5.3. Kommunikationsmethode (Empfangen von Raw-Daten im Master-Modus)
Serielle Raw- und/oder
Ethernet-Gerätedaten
werden an die SPS unter
der konfigurierten
Adresse geschrieben.
Für diese Methode gelten
die folgenden
Einschränkungen:
Device Index
•
Der
muss für die Ziel-SPS
konfiguriert werden.
•
Die Variable zum
Empfangen der
Daten auf der SPS muss:
-
Im Adressbereich 40xxxx liegen (für SPS vom Typ Modicon).
-
Ein Array von 16-Bit-Wörtern sein.
-
Von ausreichender Größe sein, um die Sequenznummer, die Länge und das Datenfeld zu enthalten,
die mit der empfangenen Datenstruktur verknüpft sind.
•
Neue Daten werden mit einer inkrementierten Sequenznummer angezeigt.
auf Seite 18.
