ICDM-RX/MOD Modbus/TCP – Handbuch
Programmierschnittstelle
2.4. To-Slaves-Protokollschnittstelle von Modbus/RTU und Modbus/ASCII
Der ICDM-RX/MOD bietet Zugriff auf serielle Modbus/RTU- und Modbus/ASCII-Slave-Geräte über Modbus/
TCP, serielle Modbus/RTU-Master und serielle Modbus/ASCII-Master. Modbus-Master-Nachrichten werden in
Modbus/RTU- oder Modbus/ASCII-Nachrichten übersetzt, Geräte werden automatisch lokalisiert und
entsprechende Modbus-Antworten werden an die Modbus-Master zurückgegeben.
2.4.1. Kommunikationsmethodik
Der ICDM-RX/MOD übersetzt Modbus-Master-Nachrichten in Modbus/RTU- oder Modbus/ASCII-Nachrichten
und leitet sie an Slave-Geräte weiter, die an die seriellen Modbus/RTU- oder Modbus/ASCII-Slave-Ports
angeschlossen sind. Jede Modbus-Nachricht wird übertragen und es wird eine Antwort erwartet. Beim ICDM-
RX/MOD ist das Zeitlimit für die Modbus/RTU- oder Modbus/ASCII-Nachrichten überschritten, wenn innerhalb
des konfigurierten Zeitlimits keine Antwort zurückgegeben wird.

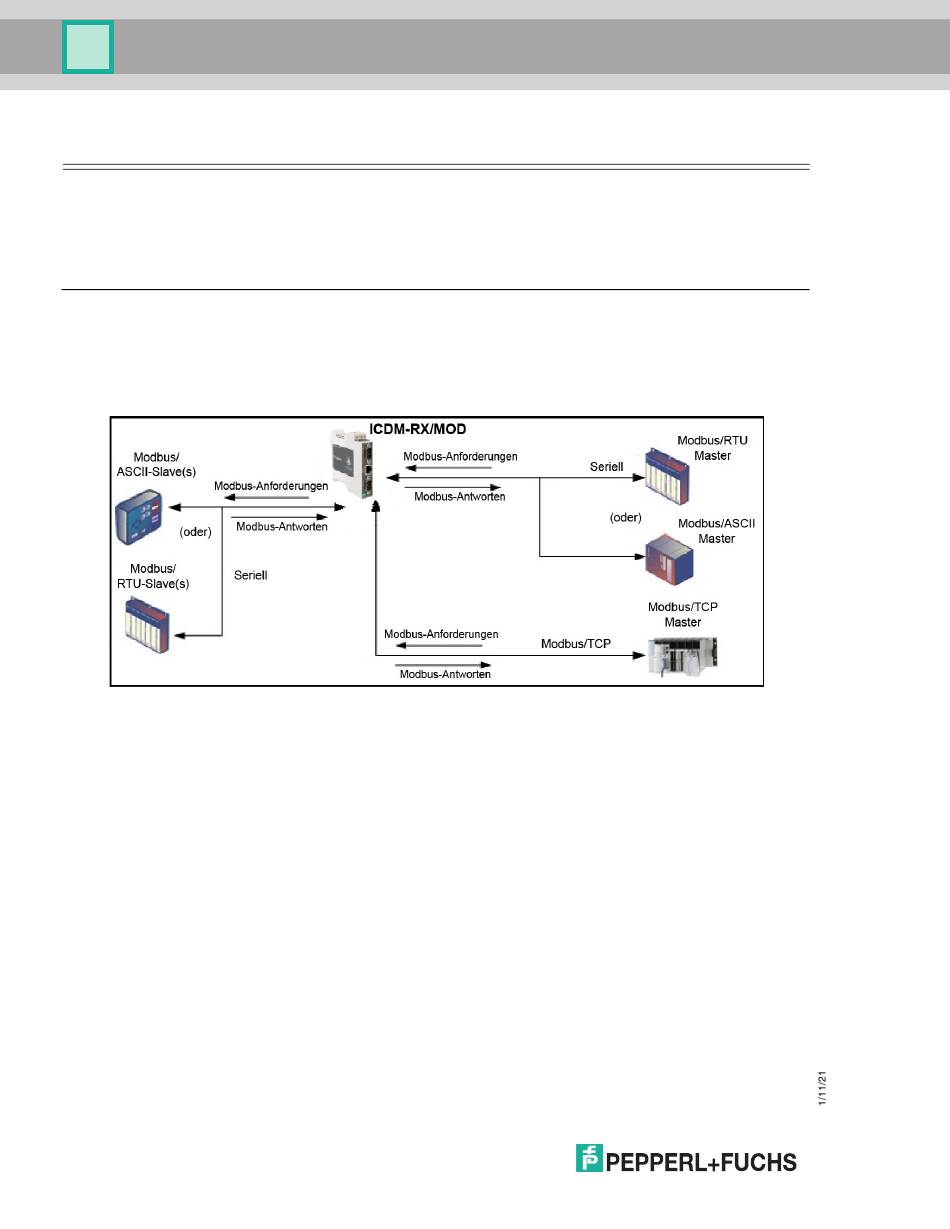

Die folgende Abbildung zeigt die Modbus-Nachrichtenübertragung.
Folgendes gilt für serielle Modbus-Slaves-Ports:
•
Alle gültigen Modbus-Master-Nachrichten werden in Modbus-Slave-Nachrichten für die Übertragung über
den seriellen Port übersetzt.
•
Modbus-Slave-Geräte befinden sich automatisch an einem ICDM-RX/MOD mit zwei oder vier Ports.
•
Wenn innerhalb des konfigurierten Zeitlimits keine Antwort zurückgegeben wird, gilt die Zeitüberschreitung
für die Nachrichten als erreicht.
•
An den Modbus-Master werden entsprechende Modbus-Antworten zurückgegeben.
•
Broadcast-Modbus-Nachrichten, die als Einheitenkennung eine Null haben, werden über alle seriellen
Modbus-Slave-Ports am ICDM-RX/MOD übertragen.
Die folgenden Einschränkungen gelten für die Modbus-Slave-Schnittstelle:
•
Der ICDM-RX/MOD dient als
und als Slave an seriellen Modbus-To-Master-Ports.
•
Alle Modbus-Slave-Geräte, die an einen ICDM-RX/MOD-Gateway (mit 1, 2 oder 4 Ports) angeschlossen
sind, müssen über eindeutige
und die Broadcast-ID ist 0 (null).
Um über einen ICDM-RX/MOD mit Modbus-Slave-Geräten zu kommunizieren, gehen Sie wie folgt vor:
1. Wählen Sie auf der eingebetteten Webseite den entsprechenden Port aus.
2. Konfigurieren Sie unter
Data Bits usw.
General Protocol Settings
3. Stellen Sie unter
Modbus Slave Protocol Settings
4. Stellen Sie unter
gewünschten Wert ein.
24
Slave
-Modbus/TCP-Gerät, als
Einheitenkennungen
Serial Configuration
die Parameter für den seriellen Port, z. B. Mode, Baud rate,
die Option
den Wert Device Response Timeout auf den
Master
an seriellen Modbus-To-Slave-Ports
verfügen. Gültige Einheitenkennungen sind 1 bis 247,
Select Serial Port Protocol
auf Modbus slave ein.
