ICDM-RX/MOD Modbus/TCP – Handbuch

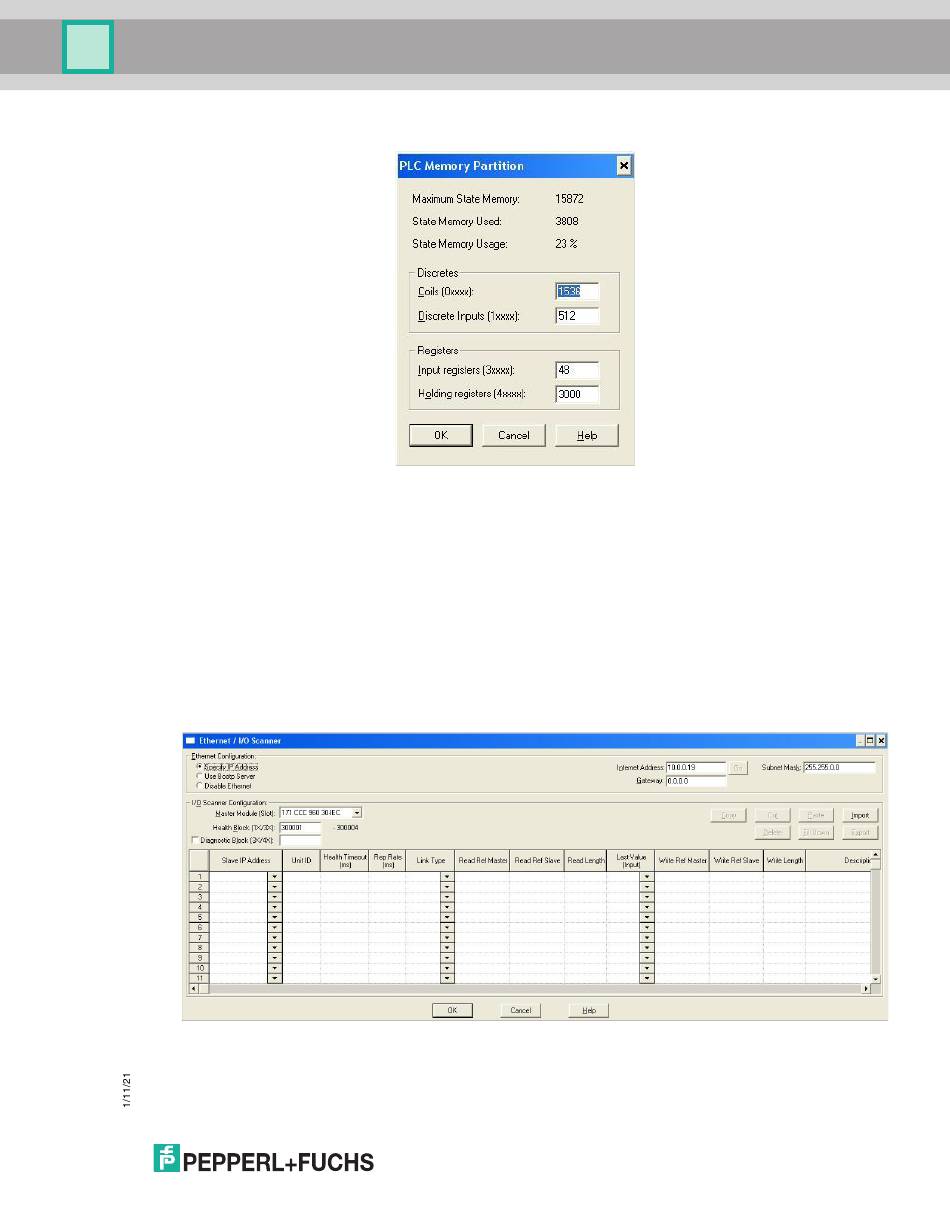

SPS-Speicherpartition
15. Im Teilfenster
a. Stellen Sie sicher, dass Ihre SPS über ausreichend Speicher verfügt. Für das Beispielprogramm sind
3.000 Holding-Register erforderlich.
b. Wählen Sie OK aus.
Config Extensions->Ethernet/ IO Scanner
16. Im Teilfenster
a. Wählen Sie die Methode zur Angabe einer IP-Adresse aus.
Wenn Sie eine IP-Adresse angeben:
• Geben Sie die IP-Adresse der SPS unter Internet Address ein.
• Geben Sie die Gateway-Adresse ein.
• Geben Sie die Subnetzmaske ein.
b. Prüfen Sie, ob Master Module richtig konfiguriert ist.
c. Wählen Sie OK aus.
:
:
