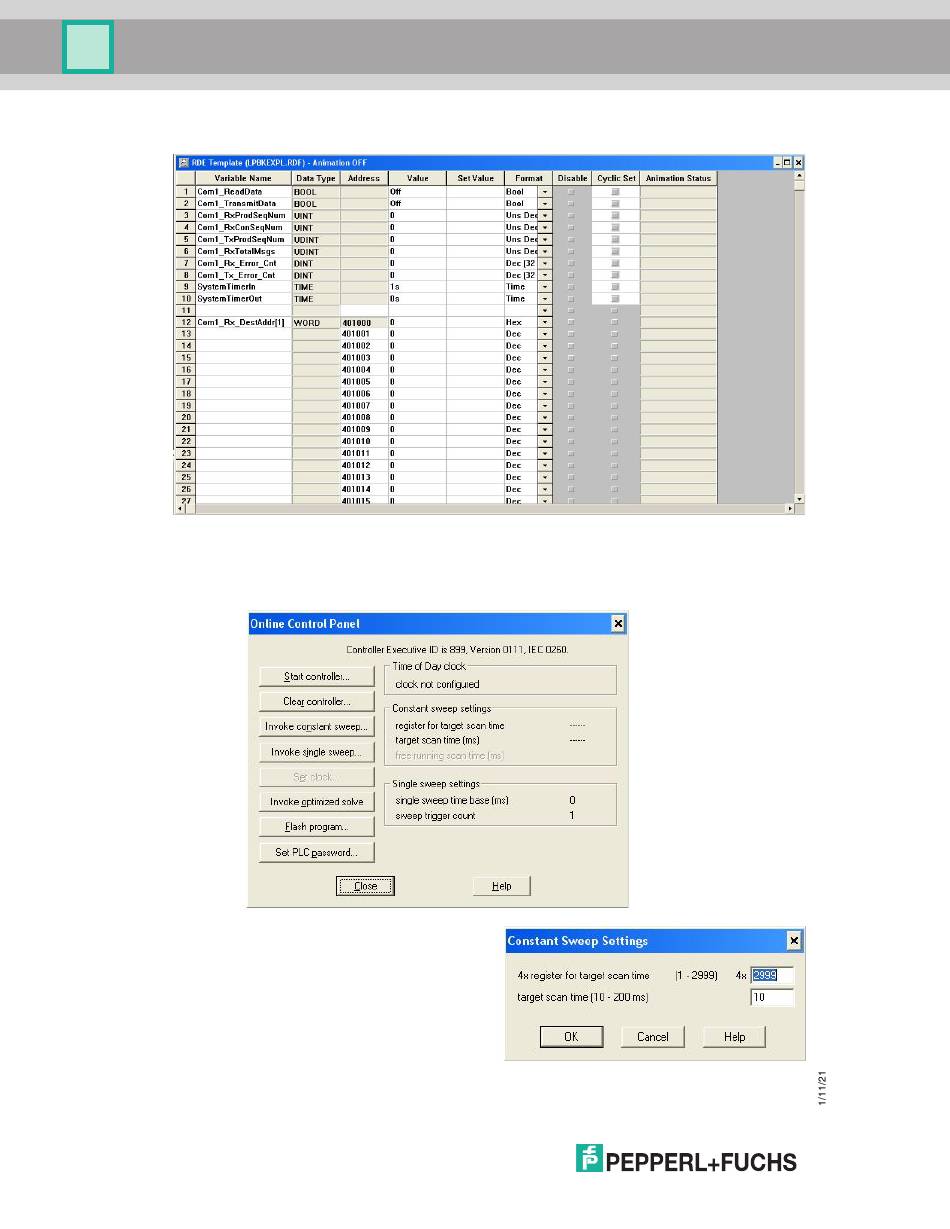

b. Animieren Sie die Referenzvorlage, indem Sie einmal auf die Vorlage klicken und Online->Animation
auswählen.
c. Klicken Sie einmal auf den Bereich RxTxDataSection. Wählen Sie Online->Animate Booleans aus.
23. Starten Sie den Prozessor, indem Sie Online->Online Control Panel... auswählen.
Online Control Panel
Wählen Sie im
Constant Sweep... aus.
a. Stellen Sie sicher, dass das 4x-Register 2999 ist. (Dies
ist ein nicht verwendetes Register.)
b. Stellen Sie sicher, dass die Frequenzdurchlaufrate
10 ms beträgt.
c. Wählen Sie OK aus.
d. Wählen Sie Start Controller aus.
e. Wählen Sie Close aus.
24. Beobachten Sie die Daten, die übertragen und empfangen werden.
