ICDM-RX/MOD Modbus/TCP – Handbuch
• Discard Rx Packets With Errors: Enable
5. Legen Sie die folgenden
• STX Rx Detect: one byte, Byte 1 = 2
• ETX Rx Detect: one byte, Byte 1 = 3
• STX Tx Append: one byte, Byte 1 = 2
• ETX Tx Append: one byte, Byte 1 = 3
• Strip Rx Stx/ETX: Enable
• Rx MS Byte First:
• Tx MS Byte First:
6. Wählen Sie Enable für die Option Reset Port aus.
7. Wählen Sie die Option Save aus.
8. Wählen Sie entweder das Loopback- (LPBKCNCP) oder das E/A-Scanner-Beispielprogramm
(SCANCNCP) aus.
9. Laden Sie die .SEC-, .CCF- und .RDF-Dateien in das gewünschte Verzeichnis.
10. Öffnen Sie Concept.
11. Öffnen Sie ein neues Projekt, indem Sie File->New Project auswählen.
a. Geben Sie im Teilfenster
b. Navigieren Sie zu dem Verzeichnis, in dem Sie das neue Projekt speichern möchten.
c. Wählen Sie OK aus.

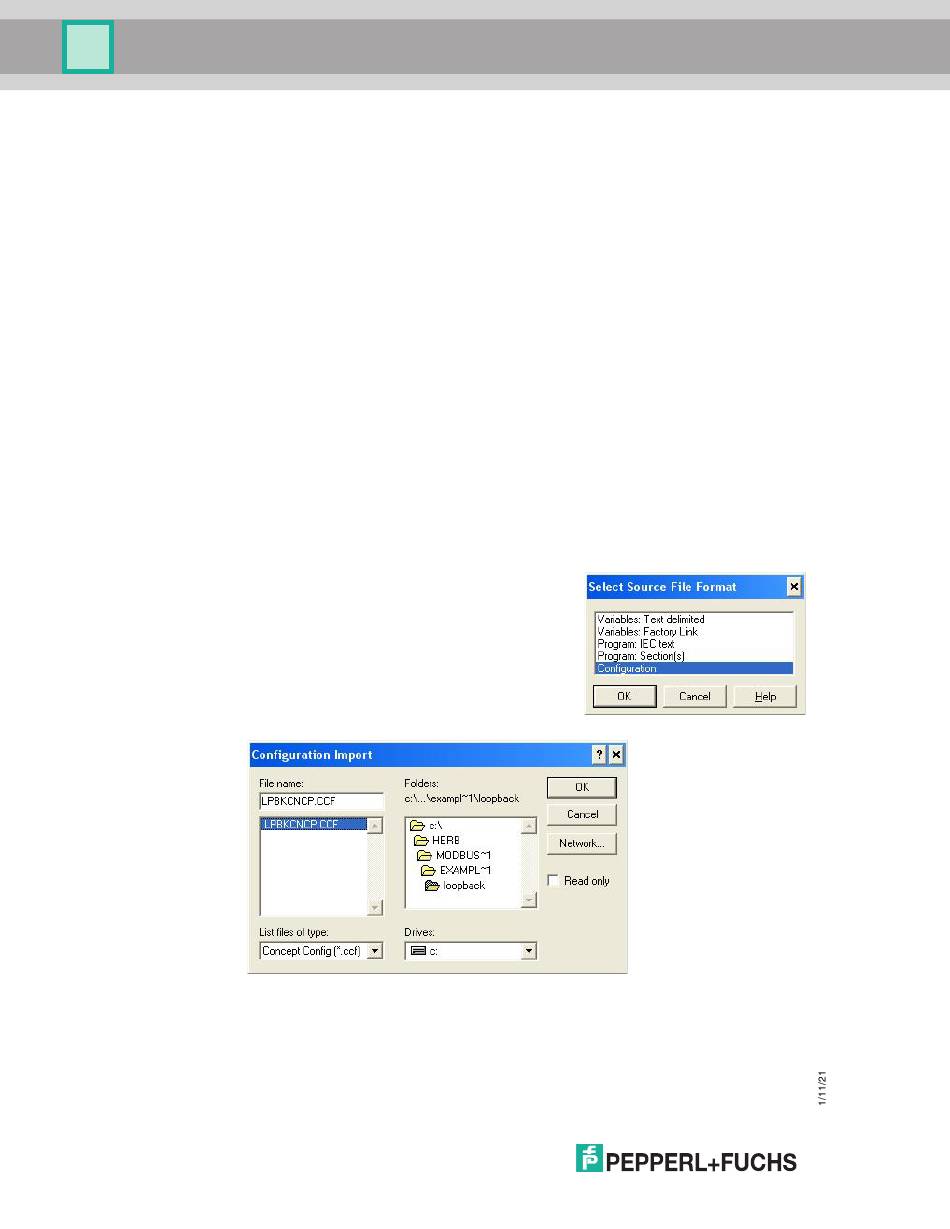

12. Importieren Sie die Konfiguration, indem Sie File->Import...
auswählen.
a. Wählen Sie im Teilfenster
Configuration aus.
b. Wählen Sie OK aus.
c. Wählen Sie im Teilfenster
d. Wählen Sie OK aus.
e. Wählen Sie OK im Teilfenster
106
Raw-Data Settings
fest:
optional
optional
Create a new project database
Select Source File Format
Configuration Import
Configuration Import completed
File name
unter einen Dateinamen ein.
die Option
die .CCF-Datei aus.
aus.
