Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Nur-Lese-Raw-/ASCII-Geräte konfigurieren

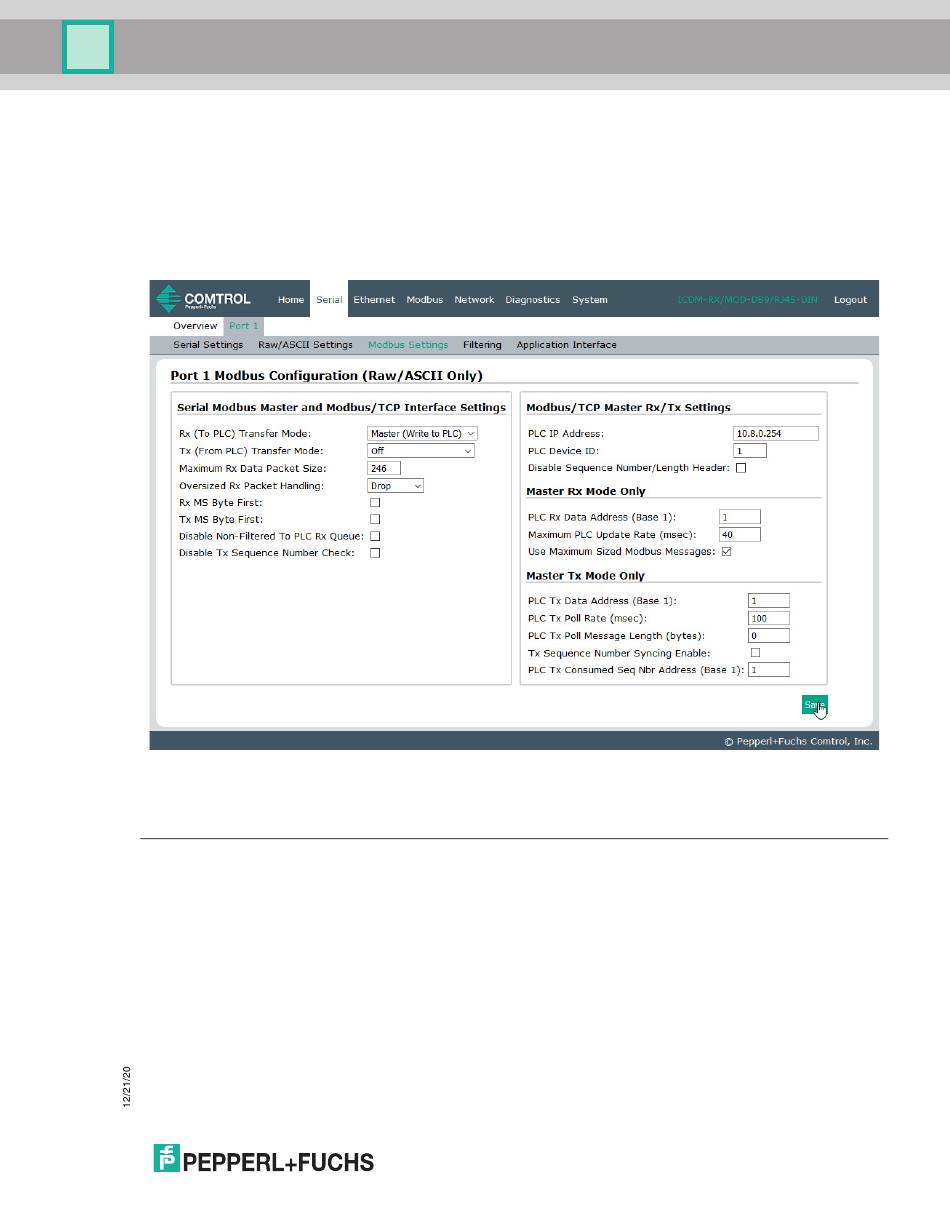

m. Stellen Sie die Option Maximum PLC Update Rate auf die schnellste Rate ein, mit der Ihre SPS Daten
zuverlässig empfangen und verarbeiten kann. Diese ist in der Regel länger als die Scanrate. Der Stan-
dardwert von 40 Millisekunden ist normalerweise ausreichend, aber möglicherweise benötigt Ihr System
einen längeren Zeitraum.
n. Stellen Sie die Option Use Maximum Sized Modbus Messages ein, wenn Sie Nachrichten über
196 Bytes empfangen, Ihre SPS Nachrichten empfangen kann, die größer als 200 Bytes sind, und
Sie die Latenz und die Netzwerkauslastung verringern möchten.
o. Klicken Sie auf die Schaltfläche Save.
Anmerkung: Gehen Sie zu Schritt 2 auf Seite 28, um die Konfiguration abzuschließen.
Nur Slave Receive Transfer-Modus
3.2.2.
Serial Modbus Master and Modbus/TCP Interface Settings
1. Im Abschnitt
a. Stellen Sie die Option Rx (To PLC) Transfer Mode auf Slave (PLC Polls) ein.
b. Stellen Sie die Option Tx (From PLC) Transfer Mode auf entweder Slave (PLC Writes) oder Off ein
c. Stellen Sie die Option Maximum Rx Data Packet Size auf die des größten erwarteten Empfangsdaten-
pakets ein. Dieses kann im Slave-Rx-Modus maximal 246 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet Handling entweder auf Truncate oder Drop ein,
je nachdem, wie Sie übergroße empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f.
Lassen Sie die Option Tx MS Byte First deaktiviert.
:
.
27
