Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Modbus/RTU- und Modbus/ASCII-Slaves und -Master konfigurieren
2.5. Modbus/ASCII-Master konfigurieren
Gehen Sie wie folgt vor, um eine serielle Schnittstelle zum Modbus/ASCII-Master zu konfigurieren.
1. Geben Sie die IP-Adresse des ICDM-RX/MOD in Ihren Webbrowser ein oder markieren Sie den ICDM-RX/
MOD in PortVision DX und klicken Sie auf Webpage.
2. Klicken Sie auf das Menü Serial, um die Seite
3. Klicken Sie auf Port N für den Port, den Sie konfigurieren möchten, wobei N für die Portnummer steht,
wodurch die entsprechende Seite
4. Geben Sie bei Bedarf einen Port Name ein.
5. Konfigurieren Sie die seriellen Eigenschaften für Ihr Gerät und lassen Sie die Option Discard Rx Packets
With Errors aktiviert.
6. Stellen Sie im Abschnitt
ASCII-to-Master ein.
Serial Port Overview

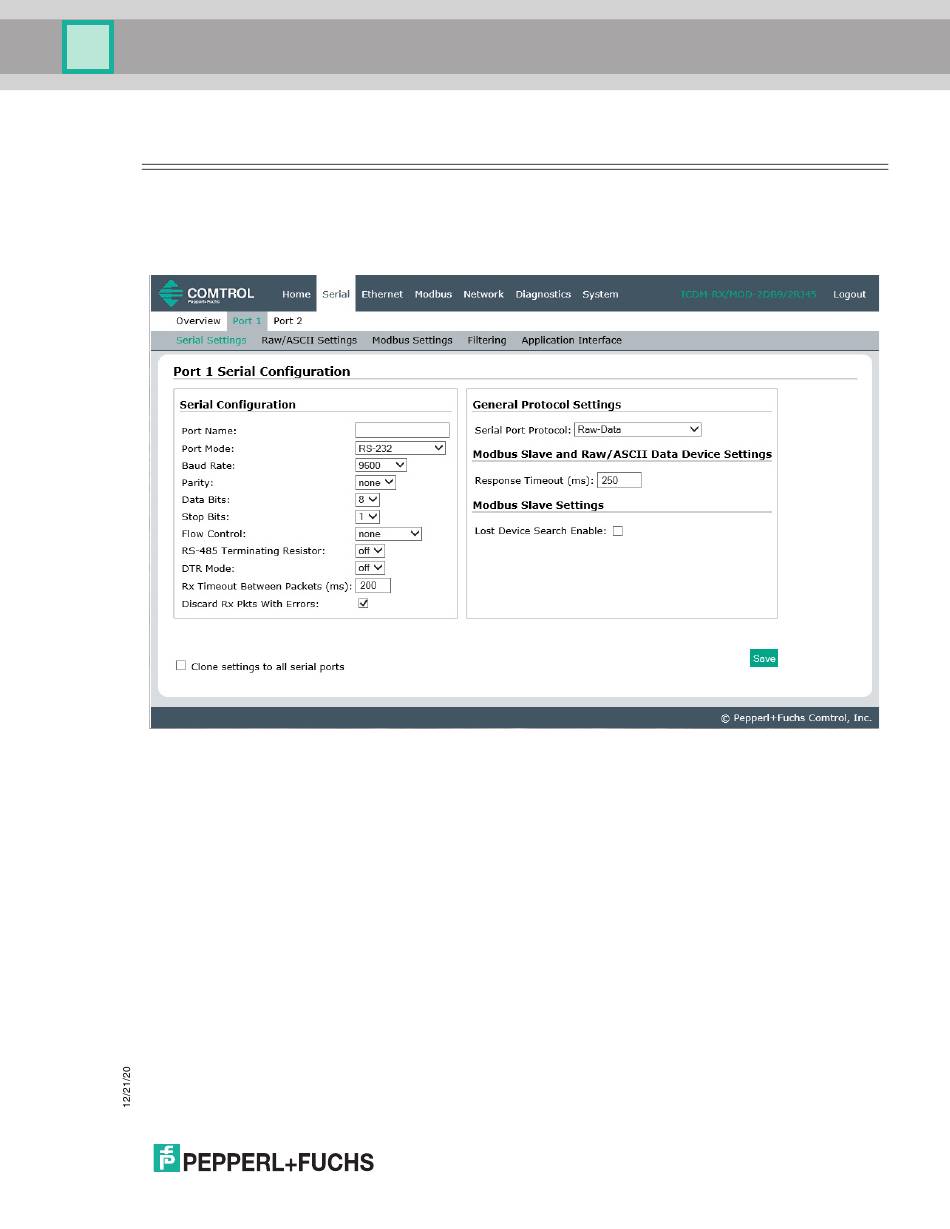

Port Serial Configuration
General Protocol Settings
die Option Serial Port Protocol auf Modbus/
zu öffnen.
geöffnet wird.
19
