Konfiguration der Filterung/Datenextraktion
5. Konfiguration der Filterung/Datenextraktion
Die Konfiguration der Filterung/
Datenextraktion für jeden seriellen
und Ethernet-Schnittstellen-Port
ermöglicht die Filterung von String-,
RFID- und Barcodedaten. Sie extra-
hiert außerdem die verschiedenen
Parameter aus den EPCglobal RFID-
Tag- und UPC/EAN-Barcodedaten.
Dieses Verfahren wurde entwickelt,
um die Programmierung von sowohl
SPS als auch Anwendungen erheb-
lich zu vereinfachen.
Die Konfigurationsoptionen für
Filterung/Datenextraktion sind in den
Serial
Ethernet
Menüs
und
Untermenü Filtering zu finden.
1. Geben Sie die IP-Adresse des ICDM-RX/MOD in Ihren Webbrowser ein oder markieren Sie den ICDM-RX/
MOD in PortVision DX und klicken Sie auf Webpage.
2. Klicken Sie auf das Menü Serial oder Ethernet.
3. Klicken Sie auf die entsprechende Port- oder Socket-Nummer.
4. Klicken Sie auf das Untermenü Filtering, um die Seite
Anmerkung: Dies zeigt die Serial-Version der Seite Filtering/Data Extraction
Configuration.

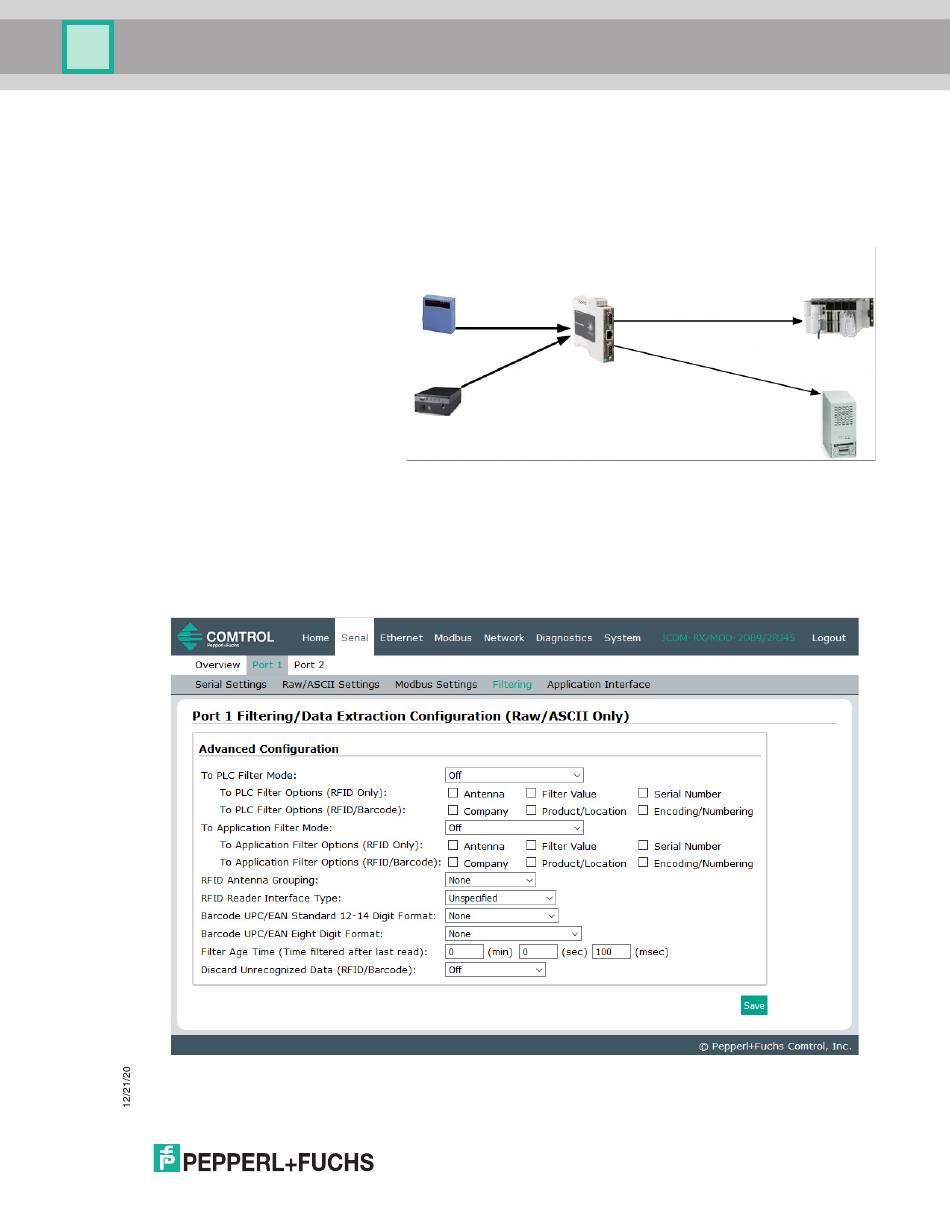

Anmerkung: Dieser Bildschirm stellt die Seite Serial | Filtering/Data Extraction Configuration dar.
Serielles
Raw-/AS-
CII-Gerät
Seriell
(Viele Nachrichten)
Raw-/ASCII-
Ethernet-Gerät
(Socket-Verbindung)
Modbus/TCP-Filterfunktion
im
ICDM-RX/MOD
(Gefilterte Nachrichten)
Modbus/TCP
Ethernet
Ethernet
(Socket-Verbindung)
Filtering/Data Extraction Configuration
SPS
(Gefilterte
Nachrichten)
Anwendung
zu öffnen.
