Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
Sendenachrichten haben folgende Eigenschaften:
• Alle Daten werden in 16-Bit-Wörtern übertragen.
Tx (From PLC) Transfer Mode of Master (Poll the PLC)
• Bei Betrieb in
werden, wenn neue Daten zum Senden vorhanden sind.
Tx (From PLC) Transfer Mode of Slave (PLC Writes)
• Bei Betrieb in
zum Senden anstehenden Daten nur dann erhöht werden, wenn „Disable Tx Sequence Number Check"
nicht ausgewählt ist.
• Das Feld für die Datenlänge gibt die Anzahl der gültigen Bytes an, die in dieser Nachricht enthalten sind.
• Die tatsächliche Länge der von einer SPS empfangenen Nachricht kann zusätzliche, nicht verwendete
Daten enthalten.
• Nicht verwendete Daten werden ignoriert.
• Eine Anforderung für Sendedaten gibt die letzte Sendedatennachricht zurück.
4.3. Read/Write Raw/ASCII Ethernet Devices
Lese-/Schreib-Raw-/
ASCII-Ethernet-
Geräte verwenden die
Ethernet-Menüs für
folgende Vorgänge:
• Verbindungen
zwischen einem
Ethernet-Gerät,
z. B. einem
Barcodescanner,
RFID-Lesegerät
oder einer
Waage, und einer
SPS und/oder
Anwendung
ermöglichen.
• Raw-/ASCII-
Daten sind der
einzige
unterstützte
Datentyp.
• Das Ethernet-
Gerät muss Ethernet-TCP-Socket-Verbindungen unterstützen.
Anmerkung: Die SPS und Anwendungen können beide mit dem Ethernet-Gerät kommunizieren, aber sie
können nicht direkt miteinander kommunizieren.

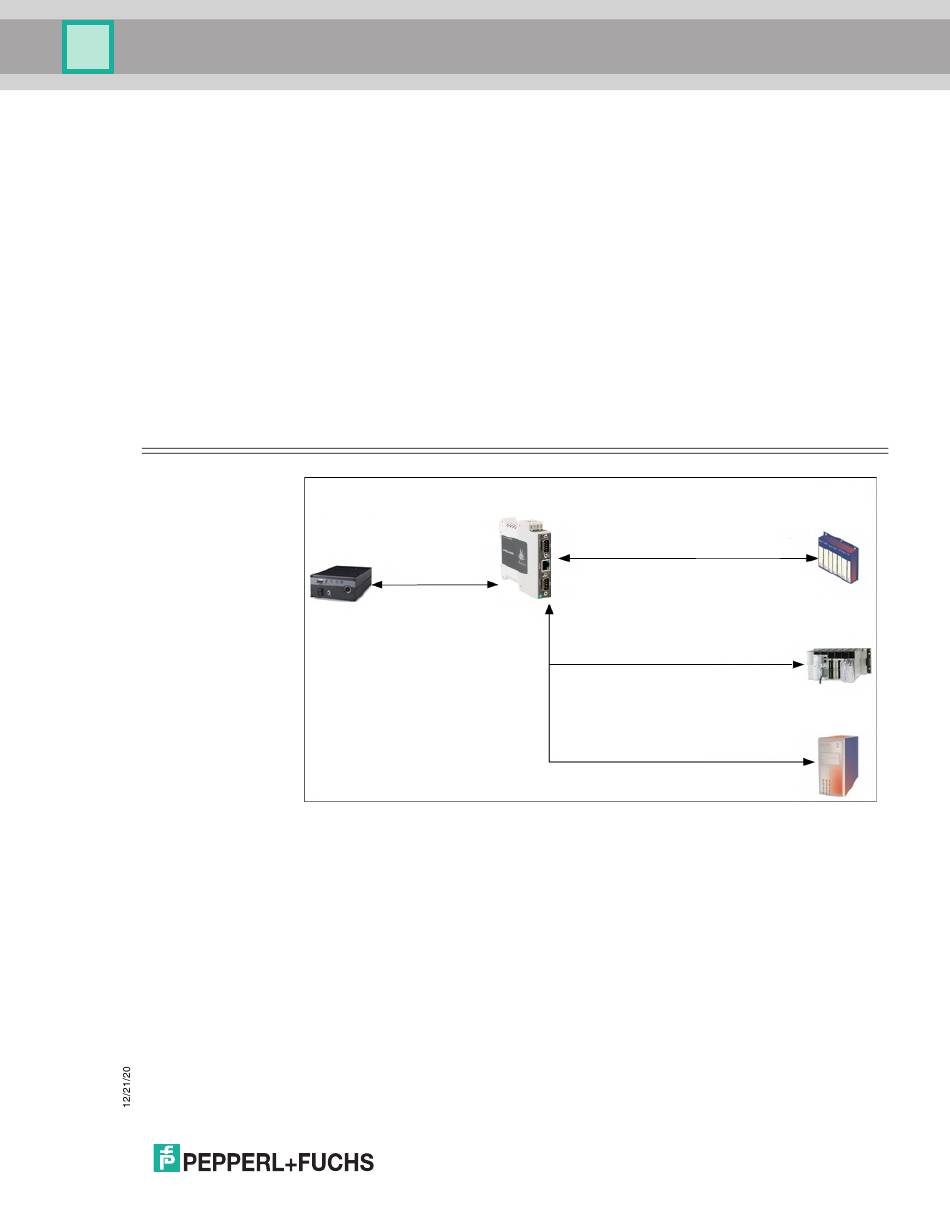

ICDM-RX/MOD
Raw-/ASCII-
Ethernet-Gerät
Ethernet TCP/IP
: Die Sequenznummer muss erhöht
: Die Sequenznummer muss bei neuen
bus-Master oder
Seriell
Modbus/TCP
Ethernet TCP/IP
Serielle Mod-
Slave(s)
Modbus/
TCP-Master
oder Slave(s)
Bis zu sechs
Anwendungen
57
