Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Nur-Lese-Raw-/ASCII-Geräte konfigurieren
3. Klicken Sie auf Device N für das Gerät, das Sie konfigurieren möchten, wobei N für die Socket-Nummer
steht, wodurch die Seite
4. Geben Sie bei Bedarf einen
5. Klicken Sie auf die Option Enable und konfigurieren Sie die Einstellungen für Ihre Umgebung anhand
eines der folgenden Verfahren.
•
Wenn Ihr Ethernet-TCP/IP-Gerät eine Verbindung zu einem anderen Gerät benötigt, konfigurieren Sie
den Socket-Port auf dem ICDM-RX/MOD für den Connect-Modus:
-
Lassen Sie die Option Listen deaktiviert.
-
Stellen Sie die Option Connect To Mode auf Connect-Always ein.
-
Stellen Sie die Option Connect Port auf die Socket-Portnummer Ihres Ethernet-Geräts ein.
-
Stellen Sie die Option Connect IP Address auf die IP-Adresse Ihres Ethernet-Geräts ein.
Anmerkung: Geben Sie hier nicht die IP-Adresse des ICDM-RX/MOD oder der SPS ein.
-
Stellen Sie die Option Disconnect Mode auf Never ein.
-
Geben Sie bei Bedarf einen Wert für die Option Idle Timer ein.
-
Geben Sie bei Bedarf einen Wert für die Option Rx Timeout Between Packets (ms) ein.
-
Klicken Sie auf die Schaltfläche Save.
•
Wenn Ihr Ethernet-TCP/IP-Gerät für die Verbindung mit einem anderen Gerät konfiguriert ist,
konfigurieren Sie den Socket-Port am ICDM-RX/MOD für den Listen-Modus:
-
Wählen Sie die Option Listen aus.
-
Verwenden Sie den voreingestellten Listen Port auf dem ICDM-RX/MOD von
Sie Ihren eigenen zu.
-
Stellen Sie die Option Connect To Mode auf Never ein.
-
Stellen Sie die Option Disconnect Mode auf Never ein.
-
Konfigurieren Sie Ihr Ethernet-Gerät so, dass es eine Verbindung zum ICDM-RX/MOD unter der
IP-Adresse des ICDM-RX/MOD und dem Listen Port herstellt.

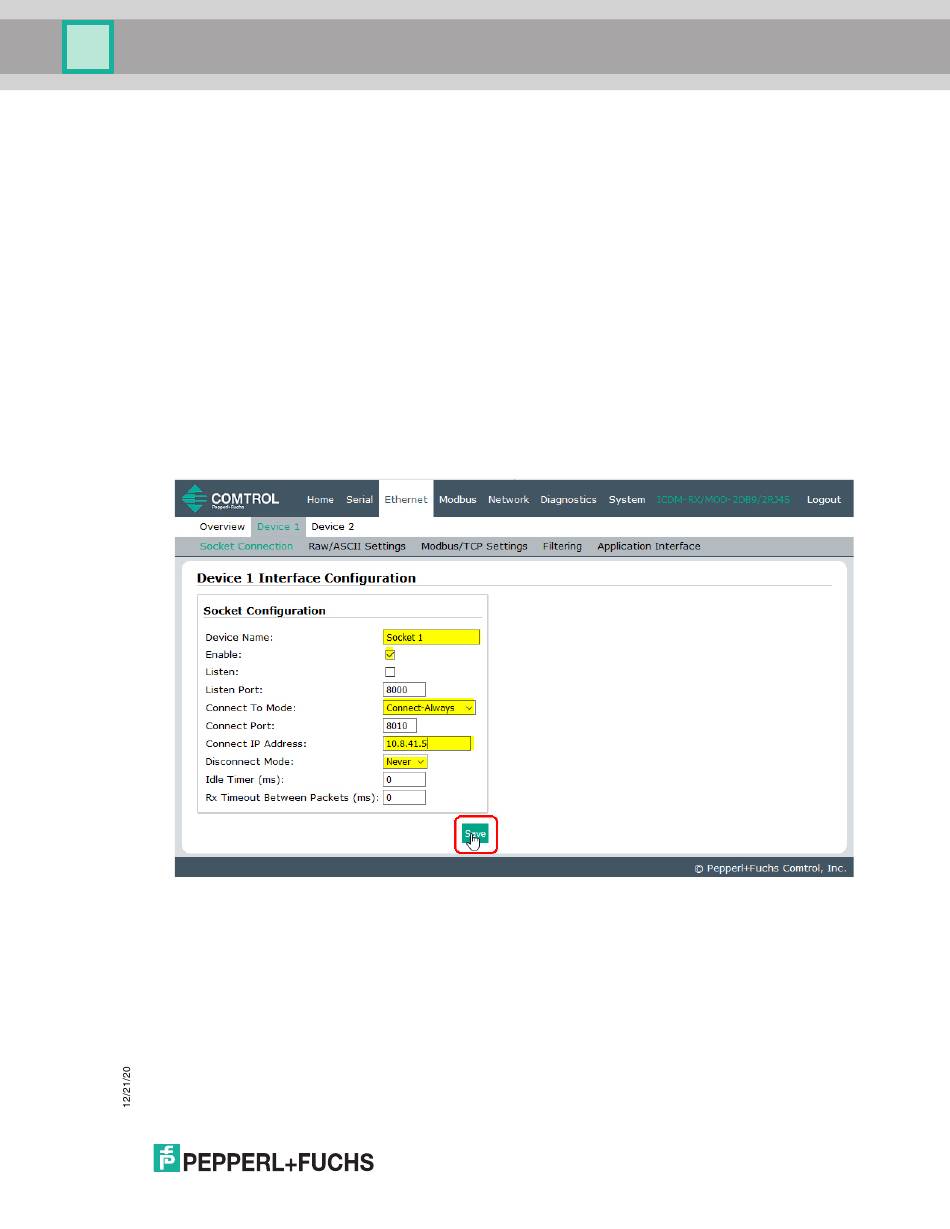

Device Interface Configuration
Device Name
ein.
für das entsprechende Socket geöffnet wird.
Verbindungsmodus konfigurieren
8xxx
oder weisen
31
