Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
-
Klicken Sie auf die Schaltfläche Save.
•
Wenn Sie nicht wissen, ob Ihr Gerät eine Verbindung zu einem anderen Ethernet-Gerät herstellt, aber
den Socket-Port und die IP-Adresse Ihres Geräts kennen, können Sie sowohl den Modus Listen als
auch den Modus Connect wie folgt aktivieren:
-
Wählen Sie die Option Listen aus.
-
Verwenden Sie den voreingestellten Listen Port auf dem ICDM-RX/MOD von
Sie Ihren eigenen zu.
-
Stellen Sie die Option Connect To Mode auf Connect-Always ein.
-
Stellen Sie die Option Connect Port auf die Portnummer Ihres Ethernet-Geräts ein.
-
Stellen Sie Connect IP Address auf die IP-Adresse Ihres Ethernet-Geräts ein.
Anmerkung: Geben Sie hier nicht die IP-Adresse des ICDM-RX/MOD oder der SPS ein.
-
Stellen Sie die Option Disconnect Mode auf Never ein.
-
Optional können Sie Ihr Ethernet-Gerät so konfigurieren, dass es eine Verbindung zum ICDM-RX/
MOD unter der ICDM-RX/MOD-IP-Adresse und am Listen Port herstellt.
-
Stellen Sie die Option Rx Timeout Between Packets ein. Setzen Sie den Wert auf 0 (null),
um Daten zu streamen, wobei die Einstellungen für Rx STX/ETX Detect auf „None" gesetzt sind.
Bei normalen Einstellungen liegen die typischen Werte bei 10 bis 50 ms.
60

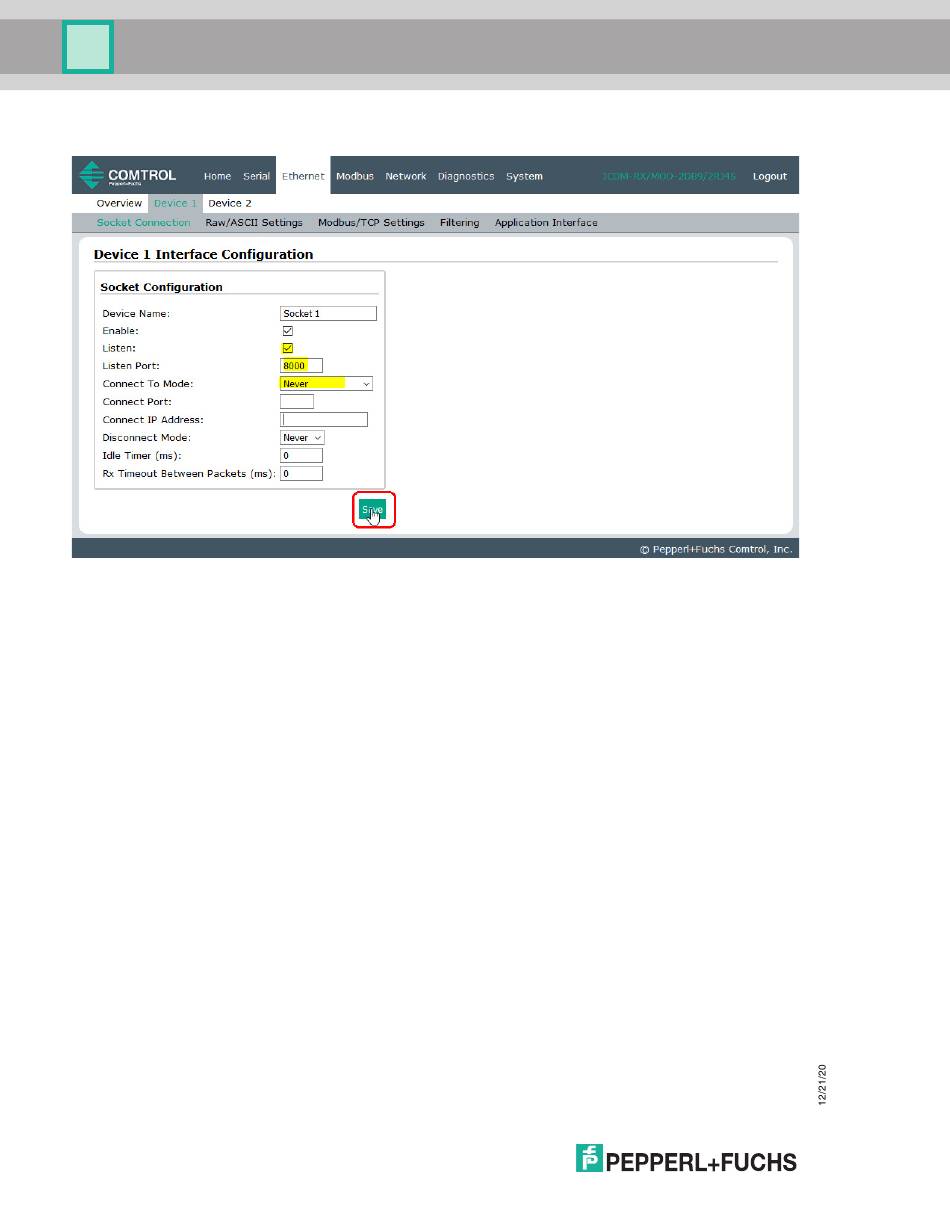

Listen-Modus einrichten
8xxx
oder weisen
