LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Störungsbehebung
Fehler Ausgang
Es steht eine je nach Konfigurierung
Warnung oder
ein Alarm an.
„Messwert"
(000) ist falsch
F m/ft
E m/ft
keine Messwert-
änderung beim
Befüllen/Entlee-
ren
bei unruhiger
Oberfläche
(z. B. Befüllen,
Entleeren, lau-
fendes Rühr-
werk) springt
der Messwert
sporadisch auf
höhere
Füllstände

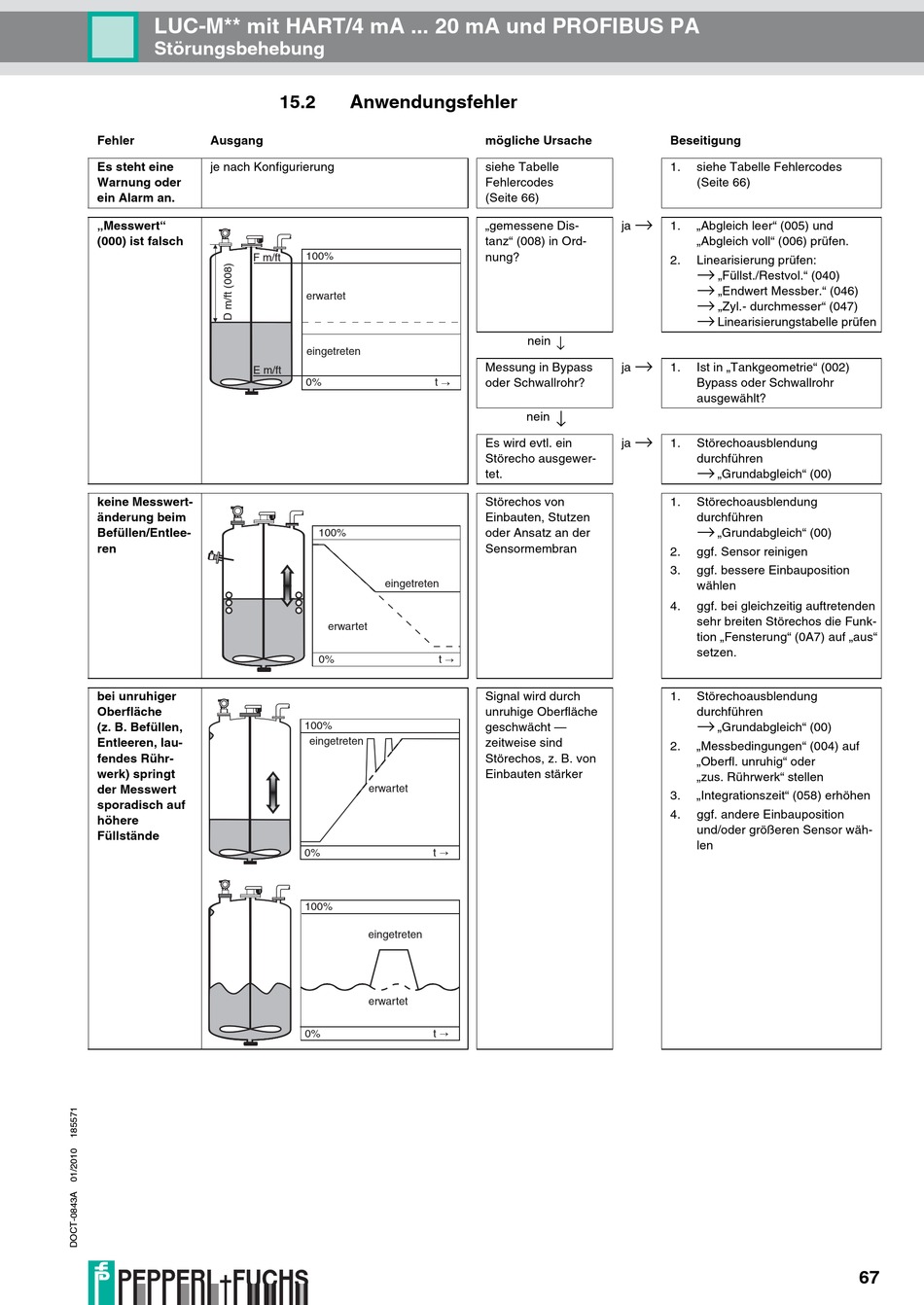

15.2

Anwendungsfehler

100%
erwartet
eingetreten
t ¡
0%
100%
eingetreten
erwartet
t ¡
0%
100%
eingetreten
erwartet
t ¡
0%
100%
eingetreten
erwartet
t ¡
0%
mögliche Ursache
siehe Tabelle
Fehlercodes
(Seite 66)
→
„gemessene Dis- ja
tanz" (008) in Ord-
nung?
↓
nein
→
Messung in Bypass ja
oder Schwallrohr?
↓
nein
→
Es wird evtl. ein ja
Störecho ausgewer-
tet.
Störechos von
Einbauten, Stutzen
oder Ansatz an der
Sensormembran
Signal wird durch
unruhige Oberfläche
geschwächt —
zeitweise sind
Störechos, z. B. von
Einbauten stärker
Beseitigung
1. siehe Tabelle Fehlercodes
(Seite 66)
1. „Abgleich leer" (005) und
„Abgleich voll" (006) prüfen.
2. Linearisierung prüfen:
→
„Füllst./Restvol." (040)
→
„Endwert Messber." (046)
→
„Zyl.- durchmesser" (047)
→
Linearisierungstabelle prüfen
1. Ist in „Tankgeometrie" (002)
Bypass oder Schwallrohr
ausgewählt?
1. Störechoausblendung
durchführen
→
„Grundabgleich" (00)
1. Störechoausblendung
durchführen
→
„Grundabgleich" (00)
2. ggf. Sensor reinigen
3. ggf. bessere Einbauposition
wählen
4. ggf. bei gleichzeitig auftretenden
sehr breiten Störechos die Funk-
tion „Fensterung" (0A7) auf „aus"
setzen.
1. Störechoausblendung
durchführen
→
„Grundabgleich" (00)
2. „Messbedingungen" (004) auf
„Oberfl. unruhig" oder
„zus. Rührwerk" stellen
3. „Integrationszeit" (058) erhöhen
4. ggf. andere Einbauposition
und/oder größeren Sensor wäh-
len
67
