LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „Linearisierung" (04)

– +
E
30

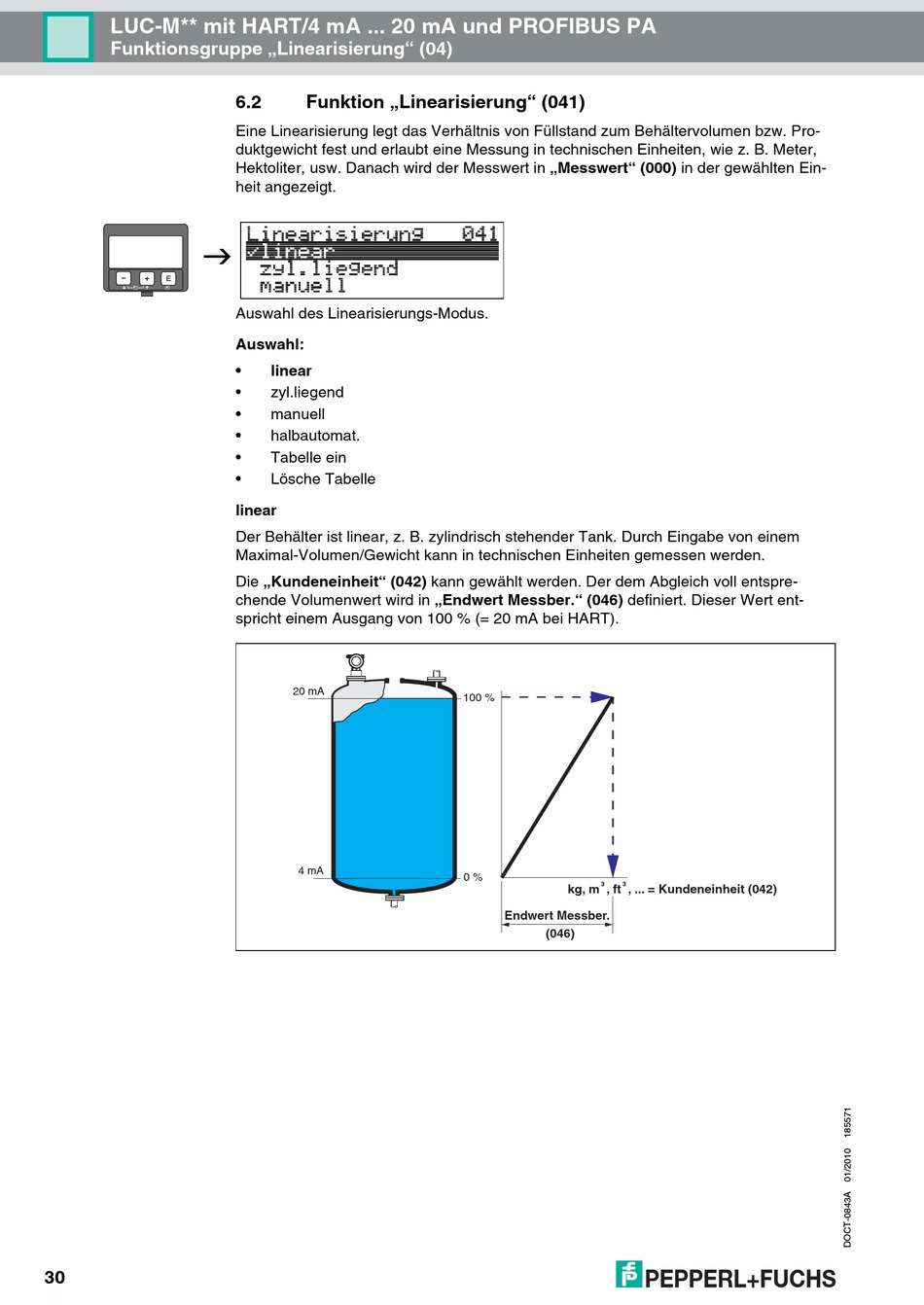

6.2 Funktion „Linearisierung" (041)
Eine Linearisierung legt das Verhältnis von Füllstand zum Behältervolumen bzw. Pro-
duktgewicht fest und erlaubt eine Messung in technischen Einheiten, wie z. B. Meter,
Hektoliter, usw. Danach wird der Messwert in „Messwert" (000) in der gewählten Ein-
heit angezeigt.
Auswahl des Linearisierungs-Modus.
Auswahl:
• linear
• zyl.liegend
• manuell
• halbautomat.
• Tabelle ein
• Lösche Tabelle
linear
Der Behälter ist linear, z. B. zylindrisch stehender Tank. Durch Eingabe von einem
Maximal-Volumen/Gewicht kann in technischen Einheiten gemessen werden.
Die „Kundeneinheit" (042) kann gewählt werden. Der dem Abgleich voll entspre-
chende Volumenwert wird in „Endwert Messber." (046) definiert. Dieser Wert ent-
spricht einem Ausgang von 100 % (= 20 mA bei HART).
20 mA
4 mA
100 %
0 %
3 3
kg, m , ft , ...
Endwert Messber.
(046)

= Kundeneinheit (042)
