LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „Hüllkurve" (0E)

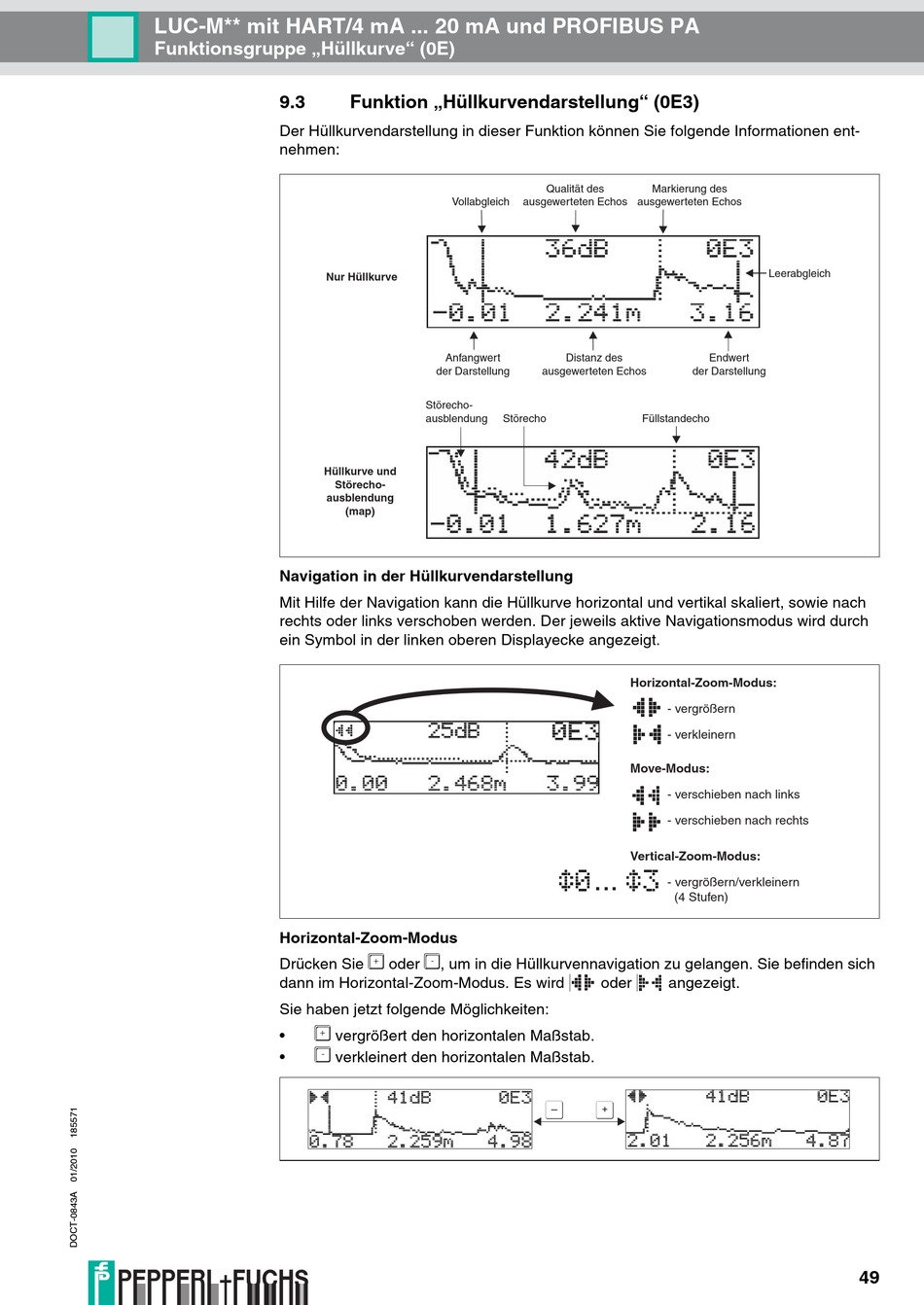

9.3
Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen ent-
nehmen:
Nur Hüllkurve
Hüllkurve und

ausblendung

Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach
rechts oder links verschoben werden. Der jeweils aktive Navigationsmodus wird durch
ein Symbol in der linken oberen Displayecke angezeigt.
Horizontal-Zoom-Modus
Drücken Sie
dann im Horizontal-Zoom-Modus. Es wird
Sie haben jetzt folgende Möglichkeiten:

•

•
Funktion „Hüllkurvendarstellung" (0E3)
Vollabgleich
Anfangwert
der Darstellung
Störecho-
ausblendung Störecho
Störecho-
(map)
 
oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich
vergrößert den horizontalen Maßstab.
verkleinert den horizontalen Maßstab.
Qualität des Markierung des
ausgewerteten Echos ausgewerteten Echos
Distanz des
ausgewerteten Echos der Darstellung
Füllstandecho
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- verschieben nach links
- verschieben nach rechts
Vertical-Zoom-Modus:
...
- vergrößern/verkleinern
(4 Stufen)
oder angezeigt.
S
O
Leerabgleich
Endwert
