LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA

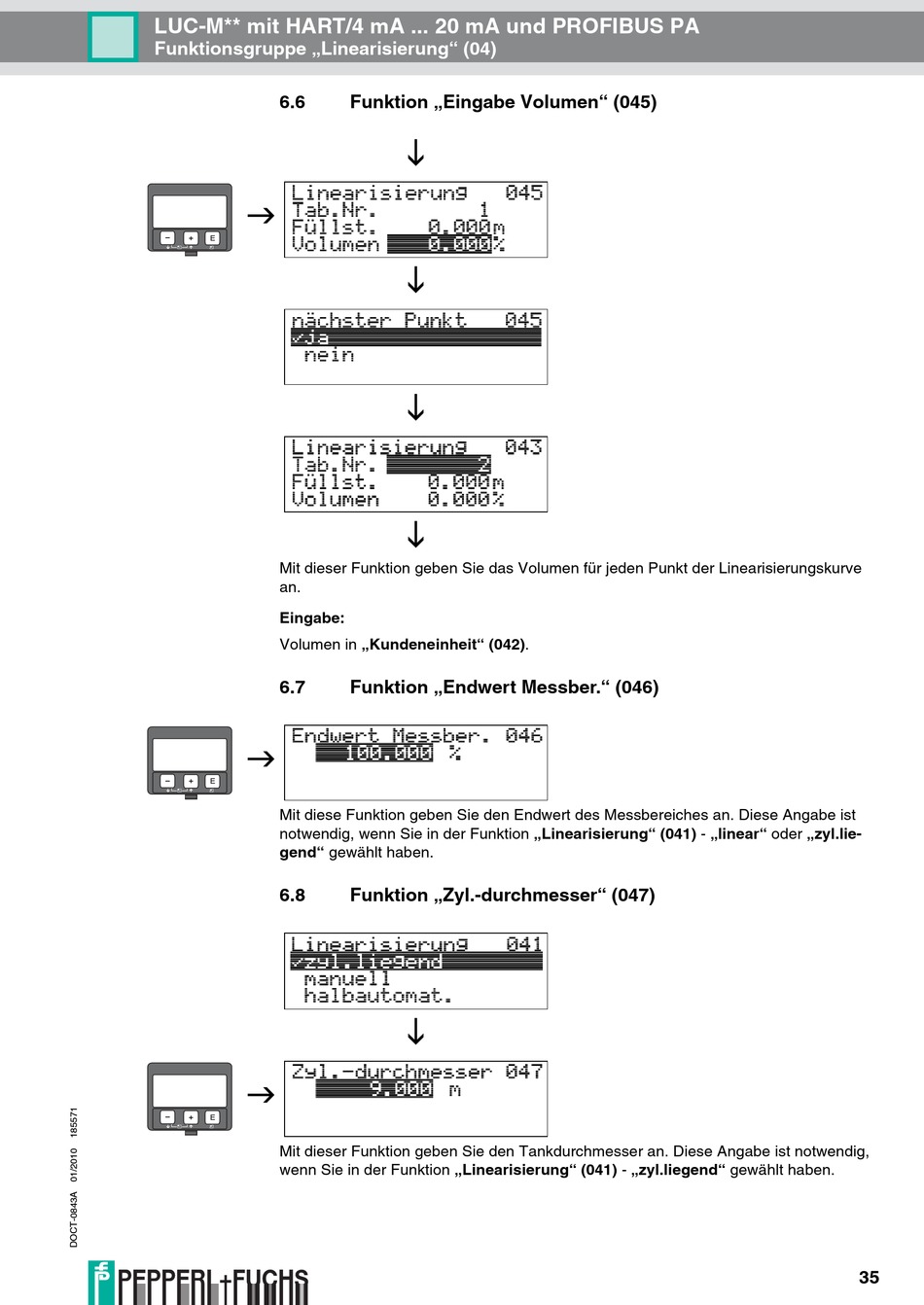

Funktionsgruppe „Linearisierung" (04)
6.6

– +
E
Mit dieser Funktion geben Sie das Volumen für jeden Punkt der Linearisierungskurve
an.
Eingabe:
Volumen in „Kundeneinheit" (042).
6.7

–
+
E
Mit diese Funktion geben Sie den Endwert des Messbereiches an. Diese Angabe ist
notwendig, wenn Sie in der Funktion „Linearisierung" (041) - „linear" oder „zyl.lie-
gend" gewählt haben.
6.8

– +
E
Mit dieser Funktion geben Sie den Tankdurchmesser an. Diese Angabe ist notwendig,
wenn Sie in der Funktion „Linearisierung" (041) - „zyl.liegend" gewählt haben.
Funktion „Eingabe Volumen" (045)




Funktion „Endwert Messber." (046)
Funktion „Zyl.-durchmesser" (047)

35
