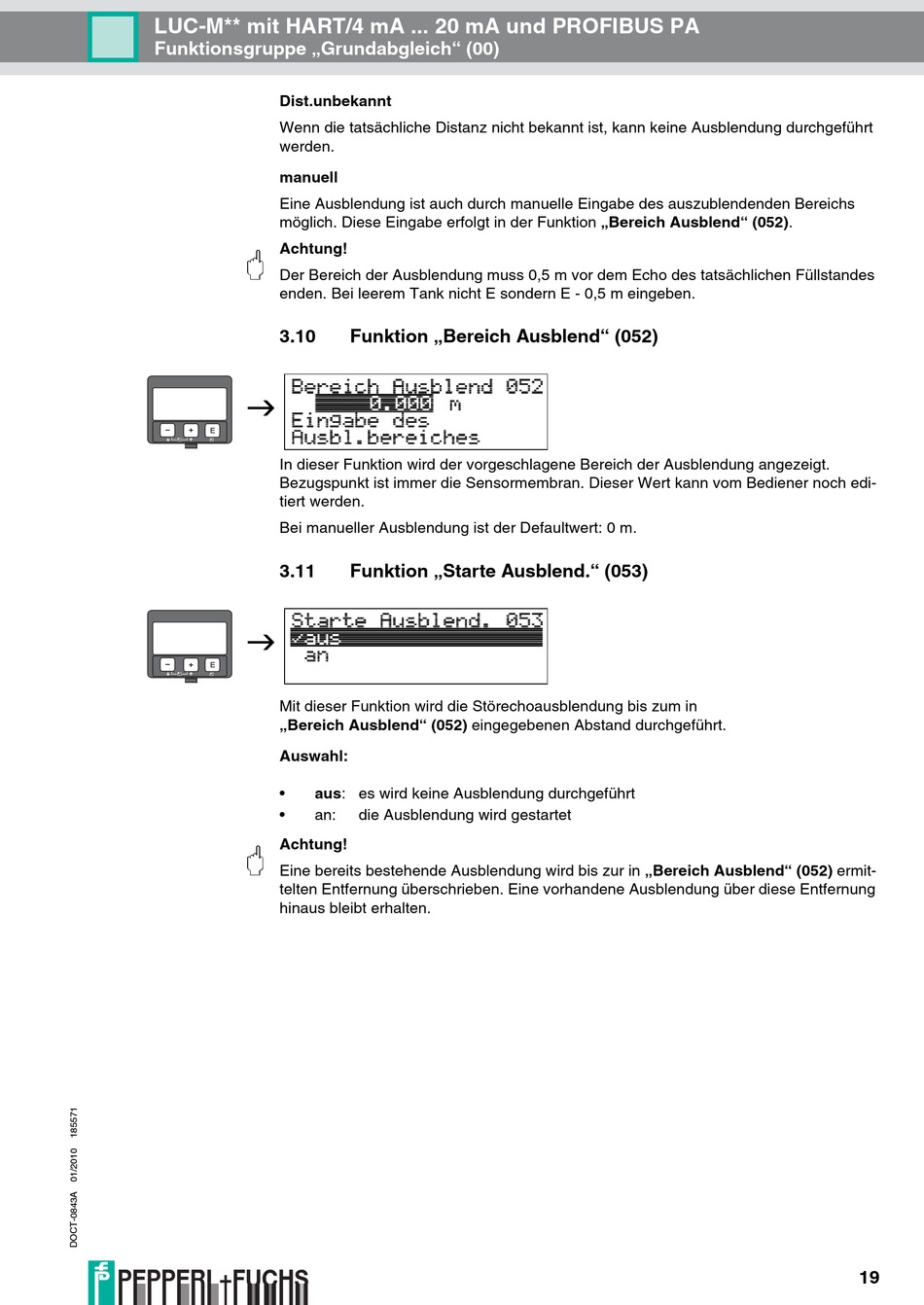

Funktion „Bereich Ausblend" (052); Funktion „Starte Ausblend." (053) - Pepperl+Fuchs LUC-M10 Beschreibung Der Gerätefunktionen

LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „Grundabgleich" (00)
Dist.unbekannt
Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt
werden.
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs
möglich. Diese Eingabe erfolgt in der Funktion „Bereich Ausblend" (052).
Achtung!
"
Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füllstandes
enden. Bei leerem Tank nicht E sondern E - 0,5 m eingeben.
3.10

– +
E
In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt.
Bezugspunkt ist immer die Sensormembran. Dieser Wert kann vom Bediener noch edi-
tiert werden.
Bei manueller Ausblendung ist der Defaultwert: 0 m.
3.11

– +
E
Mit dieser Funktion wird die Störechoausblendung bis zum in
„Bereich Ausblend" (052) eingegebenen Abstand durchgeführt.
Auswahl:
• aus: es wird keine Ausblendung durchgeführt
• an:
Achtung!
"
Eine bereits bestehende Ausblendung wird bis zur in „Bereich Ausblend" (052) ermit-
telten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Entfernung
hinaus bleibt erhalten.
Funktion „Bereich Ausblend" (052)
Funktion „Starte Ausblend." (053)
die Ausblendung wird gestartet
19
