LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „Linearisierung" (04)

– +
E

–
+
E
34

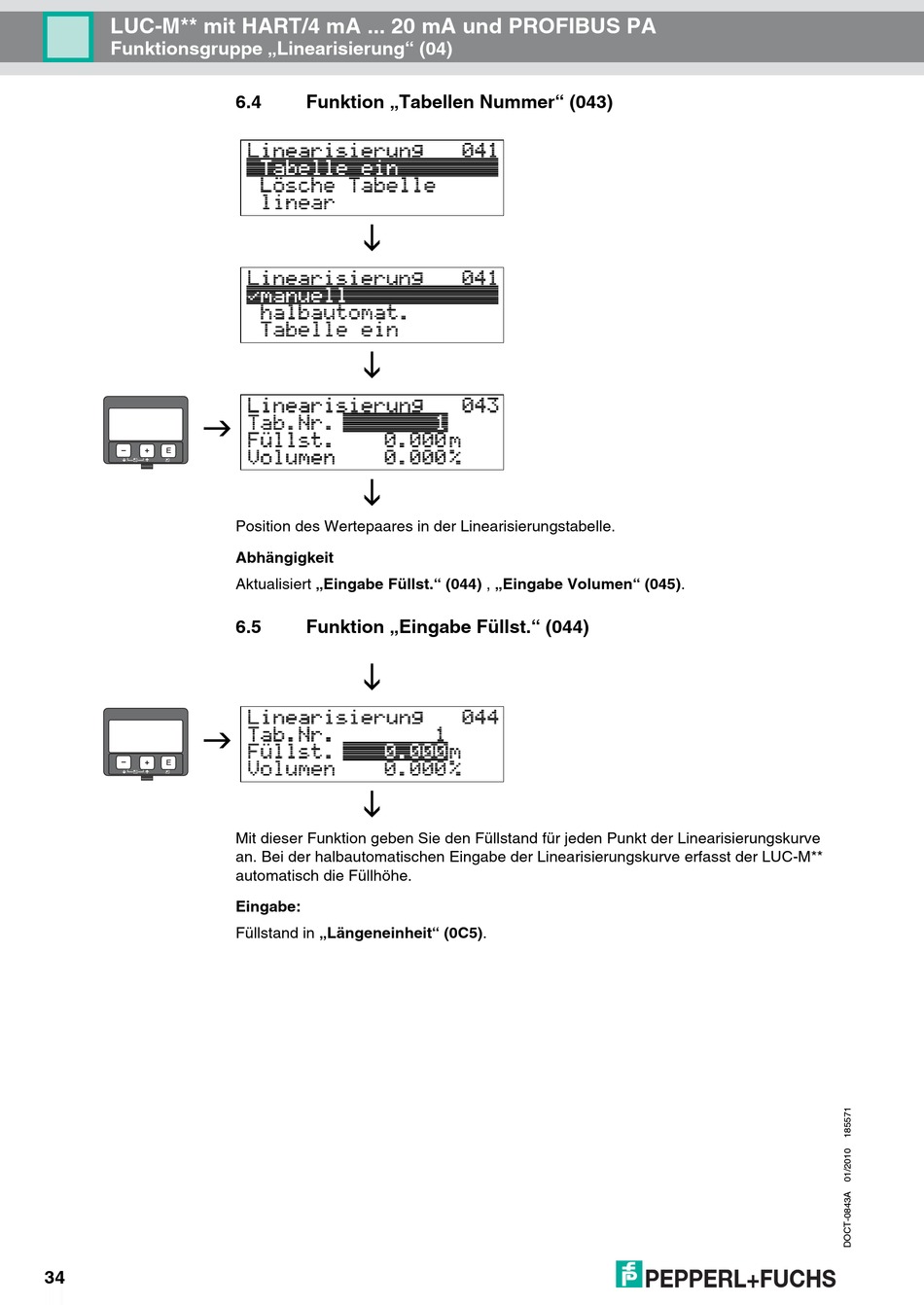

6.4 Funktion „Tabellen Nummer" (043)



Position des Wertepaares in der Linearisierungstabelle.
Abhängigkeit
Aktualisiert „Eingabe Füllst." (044) , „Eingabe Volumen" (045).
6.5 Funktion „Eingabe Füllst." (044)


Mit dieser Funktion geben Sie den Füllstand für jeden Punkt der Linearisierungskurve
an. Bei der halbautomatischen Eingabe der Linearisierungskurve erfasst der LUC-M**
automatisch die Füllhöhe.
Eingabe:
Füllstand in „Längeneinheit" (0C5).
