Signalauswertung

62
14 Signalauswertung
14.1 Hüllkurve
Das Echosignal eines Ultraschallimpulses besteht nicht nur aus dem eigentlichen
Nutzecho von der Messgutoberfläche, sondern enthält außerdem Störechos - z. B. von
Behältereinbauten oder Mehrfachreflexionen. Um all diese Echos unterscheiden zu kön-
nen, trägt man die logarithmische Stärke des Echosignals über die Laufzeit des Impul-
ses auf. Diese Darstellung wird Hüllkurve genannt.
Die Hüllkurve können Sie sich in der Funktionsgruppe „Hüllkurve" (0E) anzeigen las-
sen (siehe Seite 48).

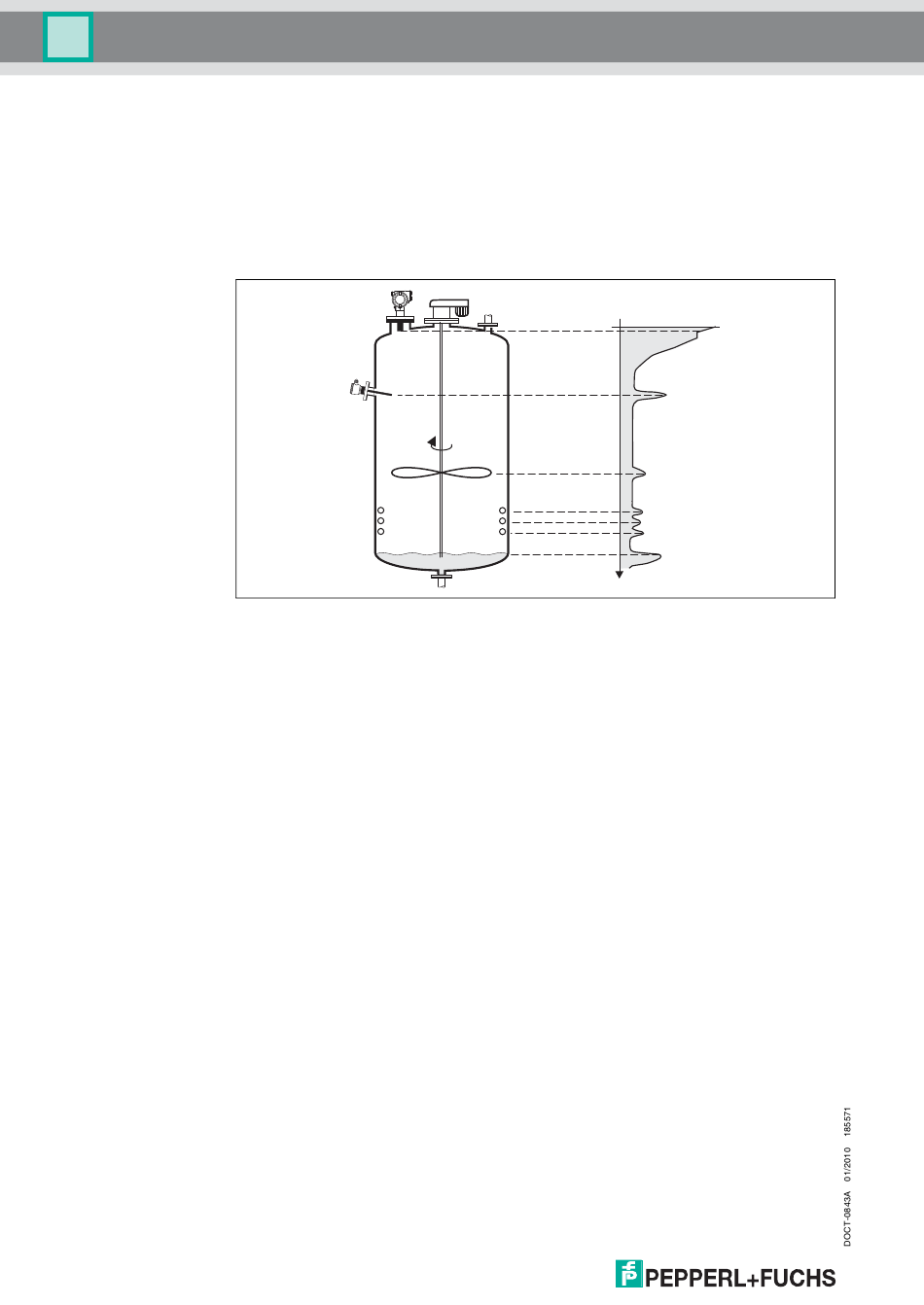

Amplitude
Sendeimpuls mit
Ausschwingzeit
Störecho
durch Einbauten
Störecho
durch Rührflügel
Störechos
durch Einbauten
Füllstandecho
Laufzeit
x
y
