Technische Information
TI365O/98/de/01.10
185413 01/10 03

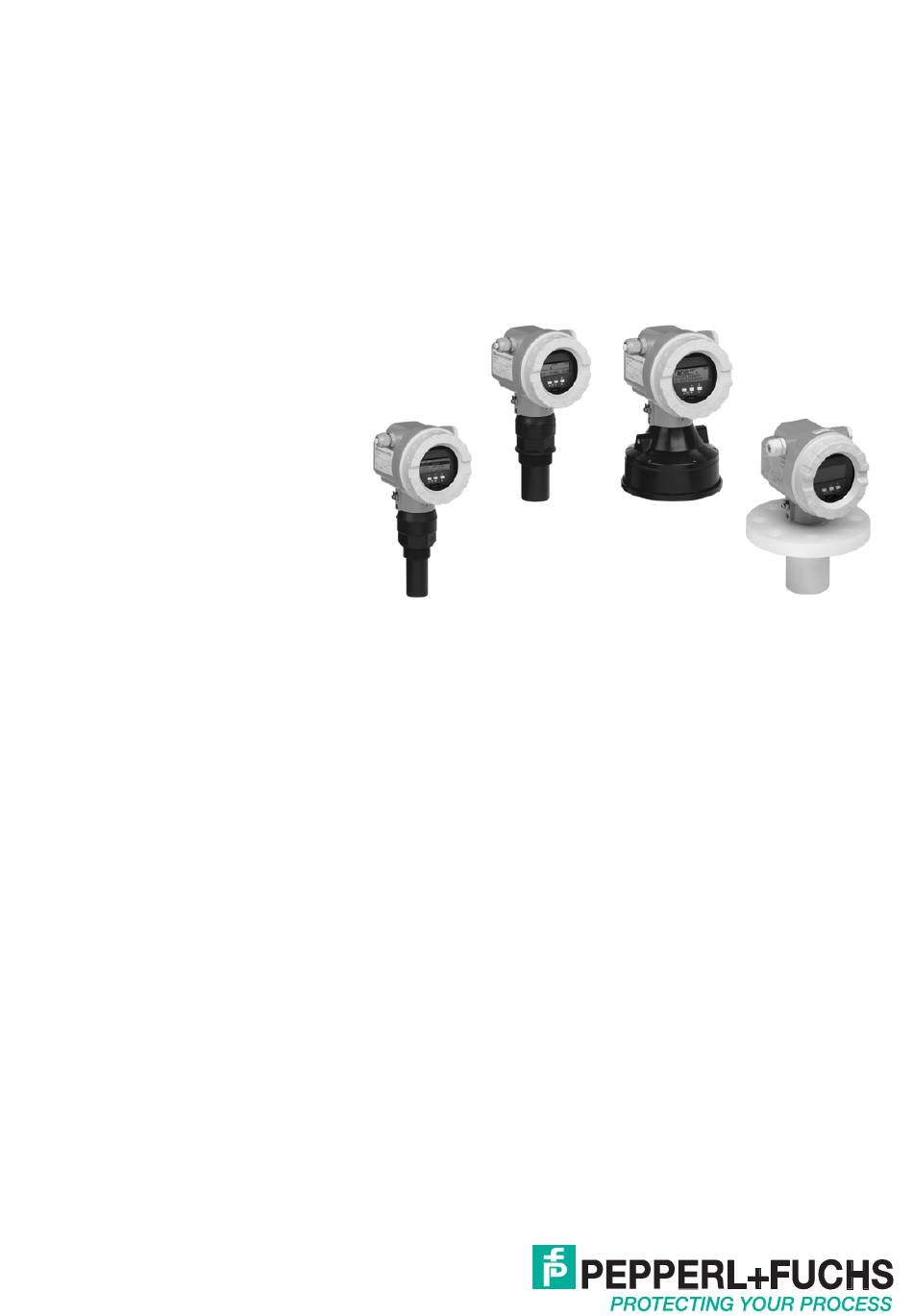

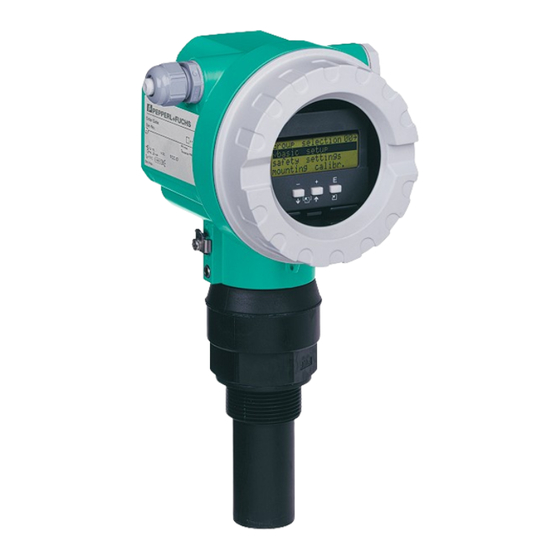

Ultraschall-Füllstandssensor
LUC-M**
Kompaktgeräte zur berührungslosen
Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen Schüttgütern
LUC-M20
LUC-M10
Anwendungsbereich
• Kontinuierliche, berührungslose Füll-
standmessung in Flüssigkeiten, Pa-
sten, Schlämmen und grobkörnigen
Schüttgütern
• Durchflussmessung an offenen Gerin-
nen und Messwehren
• Systemintegration über
- HART (Standard), 4 mA ... 20mA
- PROFIBUS PA
• Maximaler Messbereich:
LUC-M10:
- 5 m in Flüssigkeiten
- 2 m in Schüttgütern
LUC-M20:
- 8 m in Flüssigkeiten
- 3,5 m in Schüttgütern
LUC-M30:
- 15 m in Flüssigkeiten
- 7 m in Schüttgütern
LUC-M40:
- 10 m in Flüssigkeiten
- 5 m in Schüttgütern
LUC-M30
LUC-M40
Merkmale
• Schnelle und einfache Inbetriebnah-
me durch menügeführte Vor-Ort-Be-
dienung über vierzeiliges Klartext-
Display
• Hüllkurvendarstellung auf dem Vor-
Ort-Display zur einfachen Diagnose
• Geeignet für den Einsatz in explosi-
onsgefährdeten Bereichen (Gas-Ex,
Staub-Ex)
• Linearisierungsfunktion (bis zu 32
Punkte) zur Umrechnung des Mess-
wertes in beliebigen Längen-, Volu-
men- oder Durchflusseinheiten
• Berührungsloses Messverfahren,
d. h. minimaler Wartungsaufwand
• optional abgesetzte Anzeige und Be-
dienung (bis zu 20 m vom Transmitter)
• Montagemöglichkeit ab einem Gewin-
de G1½ oder 1½ NPT
• Integrierter Temperatursensor zur au-
tomatischen Korrektur der temperatur-
abhängigen Schallgeschwindigkeit
