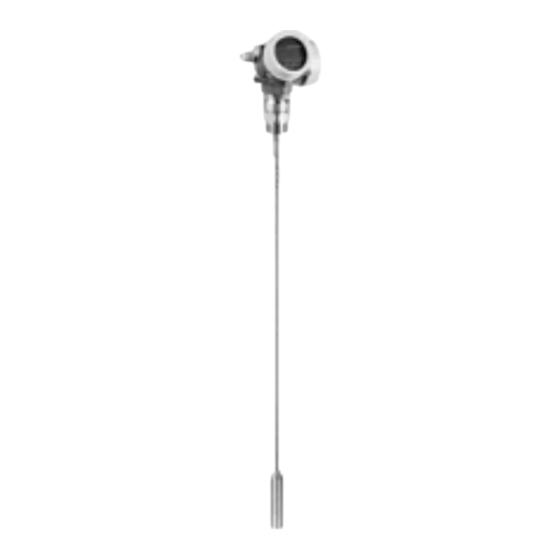

Pepperl+Fuchs Pulscon LTC57 HART Kurzanleitung
Geführtes füllstandradar
Vorschau ausblenden
Andere Handbücher für Pulscon LTC57 HART:
- Technische information (96 Seiten) ,
- Handbuch (32 Seiten) ,
- Inbetriebnahme (12 Seiten)
Verwandte Anleitungen für Pepperl+Fuchs Pulscon LTC57 HART
Inhaltszusammenfassung für Pepperl+Fuchs Pulscon LTC57 HART
- Seite 1 PROZESSAUTOMATION KURZANLEITUNG Pulscon LTC57 HART Geführtes Füllstandradar Füllstandmessung in Schüttgütern ISO9001...
- Seite 2 Pulscon LTC57 HART Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung.
- Seite 3 Pulscon LTC57 HART Inhalt 1 Wichtige Hinweise zum Dokument....5 1.1 Darstellungskonventionen ......5 2 Grundlegende Sicherheitshinweise.
- Seite 4 Pulscon LTC57 HART Inhalt 8 Inbetriebnahme (über Bedienmenü) ....52 8.1 Anzeige- und Bedienmodul ......52 8.2 Bedienmenü...
- Seite 5 Pulscon LTC57 HART Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Verwendete Symbole Dieses Dokument enthält Hinweise, die Sie zu ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Je nach Risikostufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt:...
- Seite 6 Pulscon LTC57 HART Wichtige Hinweise zum Dokument 1.1.2 Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. Wechselstrom Eine Klemme, an der Wechselspannung anliegt oder durch die Wechselstrom fließt. Gleich- und Wechselstrom •...
- Seite 7 Pulscon LTC57 HART Wichtige Hinweise zum Dokument 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevor- zugen sind. Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.
- Seite 8 Pulscon LTC57 HART Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss fol- gende Bedingungen erfüllen: • Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht • Vom Anlagenbetreiber autorisiert •...
- Seite 9 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: • Bei speziellen Messstoffen und Medien für die Reinigung: Pepperl+Fuchs ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
- Seite 10 Werk in sicherheitstechnisch ein- wandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforde- rungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifi- schen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE- Zeichens bestätigt Pepperl+Fuchs diesen Sachverhalt.
- Seite 11 Pulscon LTC57 HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Gerät Abbildung 3.1 Aufbau Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde...
- Seite 12 Pulscon LTC57 HART Produktbeschreibung 3.1.2 Elektronikgehäuse Abbildung 3.2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme...
- Seite 13 Pulscon LTC57 HART Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Bestellcode auf Liefer- schein (1) und auf Pro- duktaufkleber (2) DELIVERY NOTE identisch? 1 = 2 Ware unbeschädigt? Entsprechen Typen- schilddaten den Bestel- Made in Germany langaben auf dem DELIVERY NOTE...
- Seite 14 Pulscon LTC57 HART Warenannahme und Produktidentifizierung Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfü- gung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer vom Typenschild über den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.
- Seite 15 Die komplette Gerätedokumentation besteht aus: • der vorliegenden Kurzanleitung • den Betriebsanleitungen • der Technischen Information Hinweis! Technische Dokumentationen sind auch über den Download-Bereich der Pepperl+Fuchs-Internetseite verfügbar: www.pepperl-fuchs.com. Diese sind jedoch nicht spezifisch einem Gerät zugeordnet sondern gelten für die jeweilige Gerätefamilie.
- Seite 16 Pulscon LTC57 HART Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: -40 ... +80 °C (-40 ... +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren Warnung! Verletzungsgefahr! Gehäuse oder Sonde kann beschädigt werden oder abreißen. • Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren.
- Seite 17 Pulscon LTC57 HART Montage Montage Montagebedingungen 6.1.1 Geeignete Montageposition Abbildung 6.1 Montagebedingungen Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: • bei glatten metallischen Wänden: > 50 mm (2 in) • bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters...
- Seite 18 Pulscon LTC57 HART Montage Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Störechos führt. Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme unbedingt eine Störechoausblendung (Mapping)
- Seite 19 Pulscon LTC57 HART Montage 6.1.2 Hinweise zum Prozessanschluss Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden.
- Seite 20 Pulscon LTC57 HART Montage Stutzenmontage ø ≤150 (6) mm (in) Abbildung 6.3 Länge H des starren Teils der Seilsonde Sonde Seil Ø4 mm (0,16 in) 120 mm (4,7 in) Seil Ø6 mm (0,24 in) 135 mm (5,3 in) Tabelle 6.1 •...
- Seite 21 Pulscon LTC57 HART Montage Stabverlängerung/Zentrierung Für Geräte mit Seilsonden ist eine Stabverlängerung/Zentrierung auf Anfrage erhältlich. Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt. Hinweis! Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stut- zen darf sich nicht mit Produkt zusetzen.
- Seite 22 Pulscon LTC57 HART Montage 6.1.3 Fixierung der Sonde Fixierung von Seilsonden Abbildung 6.5 Durchhang: 10 mm/(1 m Sondenlänge) [0,12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: •...
- Seite 23 Pulscon LTC57 HART Montage Fixierung von Stabsonden • Bei Ex-Zulassung: Bei Sondenlängen 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z. B. durch Rührwerk) oder starker Vibration erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.
- Seite 24 Pulscon LTC57 HART Montage Warnung! Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. • Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab sichergestellt ist. Warnung! Schweißen kann das Hauptelektronikmodul beschädigen. • Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
- Seite 25 Pulscon LTC57 HART Montage Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4 in: Gabelschlüssel 36 mm • Für Einschraubgewinde 1-1/2 in: Gabelschlüssel 55 mm • Zum Kürzen von Stabsonden: Säge • Zum Kürzen von Seilsonden: • Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw.
- Seite 26 Pulscon LTC57 HART Montage Kürzen von Seilsonden Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufkonus kleiner ist als 150 mm (6 in). Abbildung 6.9 Seilmaterial Drehmoment Gewin- destifte 4 mm (0,16 in) 40 mm (1,6 in) 3 mm...
- Seite 27 Pulscon LTC57 HART Montage 6.2.3 Gerät montieren Geräte mit Einschraubgewinde montieren Abbildung 6.10 Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch ein- schrauben und damit am Prozessbehälter befestigen. Hinweis! • Beim Einschrauben nur am Sechskant drehen: • Gewinde 3/4 in: Gabelschlüssel 36 mm •...
- Seite 28 Pulscon LTC57 HART Montage Seilsonden montieren Warnung! Elektrostatische Entladungen können die Elektronik beschädigen. • Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird. Abbildung 6.11 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
- Seite 29 Pulscon LTC57 HART Montage 6.2.4 Montage der Version "Sensor abgesetzt" Hinweis! Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sonden-Design" = "Sensor abgesetzt" (Merkmal "Sonden-Design", Option B) Bei der Ausführung "Sonden-Design" = "abgesetzt" ist im Lieferumfang enthalten: • Die Sonde mit Prozessanschluss •...
- Seite 30 Pulscon LTC57 HART Montage Montage des Elektronikgehäuses 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) mm (in) Abbildung 6.12 Wandmontage Mastmontage...
- Seite 31 Pulscon LTC57 HART Montage Anschließen des Verbindungskabels Benötigtes Werkzeug: Gabelschlüssel SW18 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) Abbildung 6.13 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse...
- Seite 32 Pulscon LTC57 HART Montage 6.2.5 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max.350° 8 mm 8 mm Abbildung 6.14 Messumformergehäuse drehen 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen.
- Seite 33 Pulscon LTC57 HART Montage 6.2.6 Anzeigemodul drehen 3 mm Abbildung 6.15 Anzeigemodul drehen 1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen.
- Seite 34 Pulscon LTC57 HART Montage Montagekontrolle • Ist das Gerät unbeschädigt (Sichtkontrolle)? • Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: – Prozesstemperatur – Prozessdruck – Umgebungstemperatur – Messbereich • Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? • Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
- Seite 35 Pulscon LTC57 HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung 2-Draht: 4 ... 20 mA HART – – 4 ... 20 mA Abbildung 7.1 Klemmenbelegung 2-Draht; 4 ... 20 mA HART Speisetrenner für Spannungsversorgung (z. B. KCD2-STC-Ex1): Klemmenspannung beachten Widerstand für HART-Kommunikation ( 250 ): maximale Bürde beachten Anschluss für optionalen Feldkommunikator...
- Seite 36 Pulscon LTC57 HART Elektrischer Anschluss 2-Draht: 4 ... 20 mA HART, Schaltausgang – ≥ 250 Ω 4 ... 20 mA Abbildung 7.2 Klemmenbelegung 2-Draht; 4 ... 20 mA HART, Schaltausgang Speisetrenner für Spannungsversorgung (z. B. KCD2-STC-Ex1): Klemmenspannung beachten Widerstand für HART-Kommunikation ( 250 ): maximale Bürde beachten Anschluss für optionalen Feldkommunikator...
- Seite 37 Pulscon LTC57 HART Elektrischer Anschluss 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA – 4 ... 20 mA – 4 ... 20 mA Abbildung 7.3 Klemmenbelegung 2-Draht, 4 ... 20 mA HART, 4 ... 20 mA Anschluss Stromausgang 2 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.
- Seite 38 Pulscon LTC57 HART Elektrischer Anschluss 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V DC) 4 ... 20 mA 250Ω Abbildung 7.4 Klemmenbelegung 4-Draht; 4 ... 20 mA HART (10,4 ... 48 V DC) Auswerteeinheit, z. B. SPS Widerstand für HART-Kommunikation ( 250 ): maximale Bürde beachten Anschluss für optionalen Feldkommunikator...
- Seite 39 Pulscon LTC57 HART Elektrischer Anschluss Hinweis! Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht ausschließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück) oder über die externe Erdungsklemme erfolgen. Hinweis! Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu...
- Seite 40 Pulscon LTC57 HART Elektrischer Anschluss 4-Draht: 4 ... 20 mA HART (90 ... 253 V AC) 4 ... 20 mA ≥ 250Ω Abbildung 7.5 Klemmenbelegung 4-Draht; 4 ... 20 mA HART (90 ... 253 V AC) Auswerteeinheit, z. B. SPS Widerstand für HART-Kommunikation (...
- Seite 41 Pulscon LTC57 HART Elektrischer Anschluss Hinweis! Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (7) anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungsklemme (11) anschließen. Hinweis! Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nichtausschließlich über den Schutzleiter im Versorgungskabel erden. Die funkti- onale Erdung muss stattdessen zusätzlich über den Prozessanschluss (Flansch...
- Seite 42 Pulscon LTC57 HART Elektrischer Anschluss Beispiele zum Anschluss des Schaltausgangs Anschluss eines Relais Anschluss an einen Digitaleingang Geeignete Relais (Beispiele): 1 Pull-up-Widerstand 2 Schalteingang • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hutschienen- träger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Tabelle 7.1...
- Seite 43 Pulscon LTC57 HART Elektrischer Anschluss 7.1.3 Gerätestecker Hinweis! Bei den Ausführungen mit Gerätestecker (M12 oder 7/8 in) muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde Tabelle 7.2...
- Seite 44 Pulscon LTC57 HART Elektrischer Anschluss 7.1.4 Versorgungsspannung 2-Draht, 4 ... 20 mA HART, passiv Klemmenspannung Maximale Bürde R, abhängig von der Versorgungsspannung U Zulassung U am Gerät des Speisegeräts • Ex-frei 11,5 ... 35 V • Ex nA R [Ω] •...
- Seite 45 Pulscon LTC57 HART Elektrischer Anschluss 2-Draht; 4 ... 20 mA HART, Schaltausgang Klemmenspannung Maximale Bürde R, abhängig von der Versorgungsspannung U Zulassung U am Gerät des Speisegeräts • Ex-frei 12 ... 35 V • Ex nA R [Ω] • Ex nA(ia) •...
- Seite 46 Pulscon LTC57 HART Elektrischer Anschluss 2-Draht; 4 ... 20 mA HART, 4 ... 20 mA Klemmenspannung Maximale Bürde R, abhängig von der Versorgungsspannung U Zulassung U am Gerät des Speisegeräts alle Kanal 1: 13,5 ... 30 V R [Ω] 13.5 24.5...
- Seite 47 Pulscon LTC57 HART Elektrischer Anschluss 4-Draht, 4 ... 20 mA HART, aktiv Klemmenspannung U Maximale Bürde R Elektrischer Ausgang AH: 4-Draht 90 ... 253 V AC (50 ... 60 Hz), 500 90 ... 253 V AC; Überspannungskategorie II 4 ... 20 mA HART DH: 4-Draht 10,4 ...
- Seite 48 Pulscon LTC57 HART Elektrischer Anschluss Messgerät anschließen Warnung! Explosionsgefahr! • Entsprechende nationale Normen beachten. • Angaben der Sicherheitshinweise (SI) einhalten. • Nur spezifizierte Kabelverschraubung benutzen. • Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. • Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
- Seite 49 Pulscon LTC57 HART Elektrischer Anschluss Messgerät anschließen 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Siche- rungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung entfernen, um Dichtheit zu gewährleisten.
- Seite 50 Pulscon LTC57 HART Elektrischer Anschluss 7.2.1 Steckbare Federkraftklemmen Der elektrische Anschluss des Gerätes erfolgt über steckbare Federkraftklem- men. Starre Leiter oder flexible Leiter mit Aderendhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig.
- Seite 51 Pulscon LTC57 HART Elektrischer Anschluss Anschlusskontrolle • Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? • Erfüllen die verwendeten Kabel die Anforderungen? • Sind die montierten Kabel von Zug entlastet? • Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? • Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
- Seite 52 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Inbetriebnahme (über Bedienmenü) Anzeige- und Bedienmodul 8.1.1 Anzeigedarstellung User ABC_ HIJK DEFG LMNO PQRS TUVW Abbildung 8.1 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
- Seite 53 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) 8.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
- Seite 54 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) 8.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
- Seite 55 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor- Handbuch Ort-Anzeige fest Setup Nach Einstellung der Setup- Parameter sollte die Messung in der Regel vollständig paramet- riert sein. Setup Ausblendung Ausblendung von Störechos Setup ...
- Seite 56 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English Deutsch Español Français Language 0104-1 English Deutsch Español Français 0104-1 Hauptmenü...
- Seite 57 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Füllstandmessung konfigurieren 100% Abbildung 8.4 Konfigurationsparameter zur Füllstandmessung in Schüttgütern LN Sondenlänge Distanz Füllstand Referenzpunkt der Messung Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne)
- Seite 58 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Füllstandmessung konfigurieren 1. Menü Setup Messstellenbezeichnung Messstellenbezeichnung eingeben. 2. Navigieren zu Menü Setup Längeneinheit Längeneinheit wählen. 3. Navigieren zu Menü Setup Behältertyp Behältertyp wählen. 4. Navigieren zu Menü Setup Abgleich Leer Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0 %-Marke).
- Seite 59 Pulscon LTC57 HART Inbetriebnahme (über Bedienmenü) Benutzerspezifische Anwendungen Hinweis! Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Dokumentation. Hinweis! Siehe zusätzlich für das Untermenü Experte: GP01000O/98/DE (Beschreibung Geräteparameter LTC5X, HART)
- Seite 60 PROZESSAUTOMATION – PROTECTING YOUR PROCESS Zentrale weltweit 71211925 Pepperl+Fuchs GmbH 68307 Mannheim Germany · Tel. +49 621 776-0 E-mail: info@de.pepperl-fuchs.com KA01061O/98/DE/15.13 Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany 274501 DOCT-3993 12/2014...
