Vitocal 200-A
(Fortsetzung)
Hinweis
Der geräuschreduzierte Nachtbetrieb kann an der Wärmepumpenre-
gelung in der Einstellebene „Fachmann" freigegeben werden.

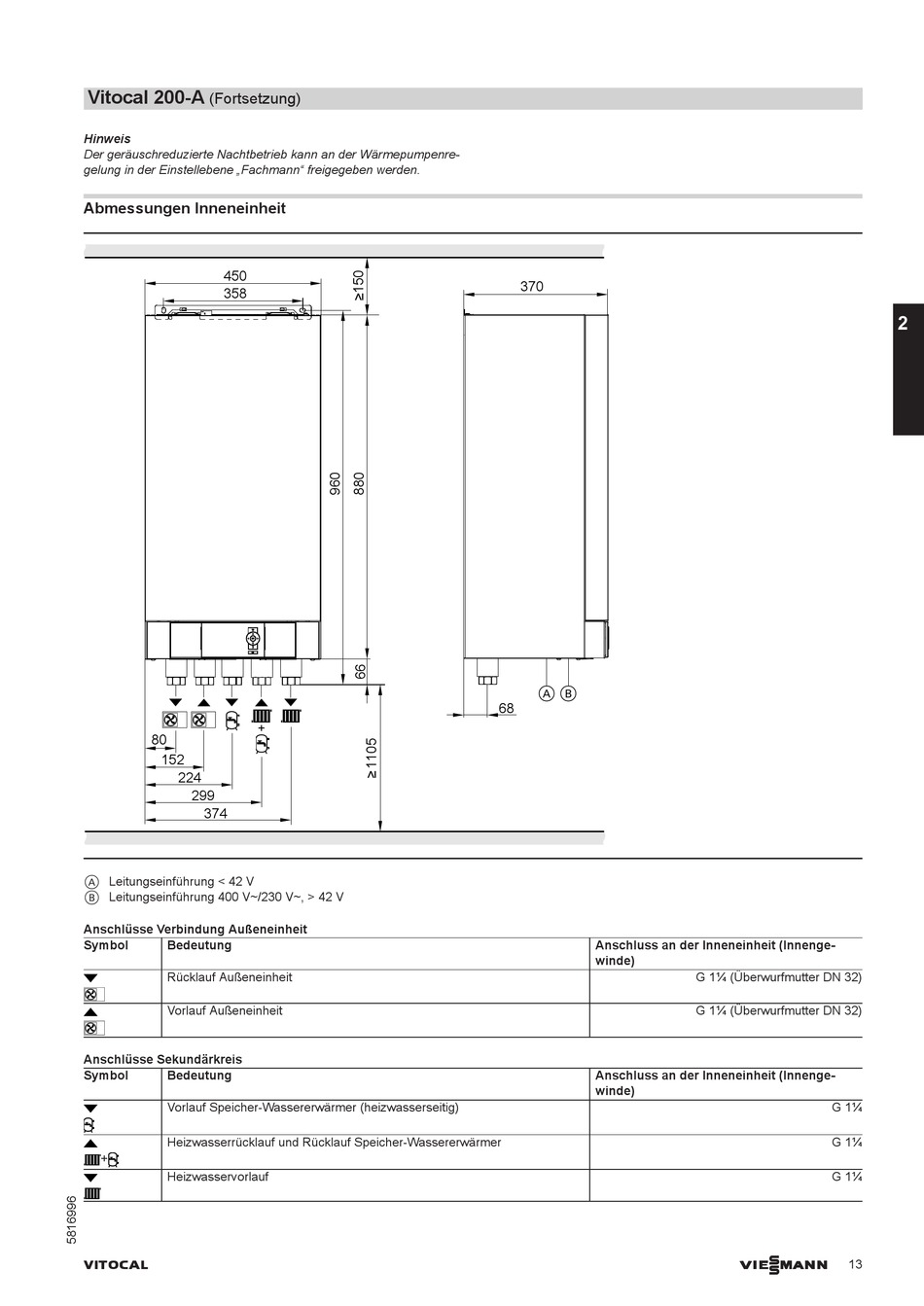

Abmessungen Inneneinheit
450
358
+
80
152
224
299
374
A Leitungseinführung < 42 V
B Leitungseinführung 400 V~/230 V~, > 42 V
Anschlüsse Verbindung Außeneinheit
Symbol
Bedeutung
Rücklauf Außeneinheit
Vorlauf Außeneinheit
Anschlüsse Sekundärkreis
Symbol
Bedeutung
Vorlauf Speicher-Wassererwärmer (heizwasserseitig)
Heizwasserrücklauf und Rücklauf Speicher-Wassererwärmer
+
Heizwasservorlauf
VITOCAL
370
A B
68
Anschluss an der Inneneinheit (Innenge-
winde)
Anschluss an der Inneneinheit (Innenge-
winde)
G 1¼ (Überwurfmutter DN 32)
G 1¼ (Überwurfmutter DN 32)
G 1¼
G 1¼
G 1¼
VIESMANN
13
2
