Funktionale Sicherheit KCD2-UT2-(Ex)1, HiC2081
Betrieb
5.3.2
Widerstandsthermometer-Eingang (RTD)
T

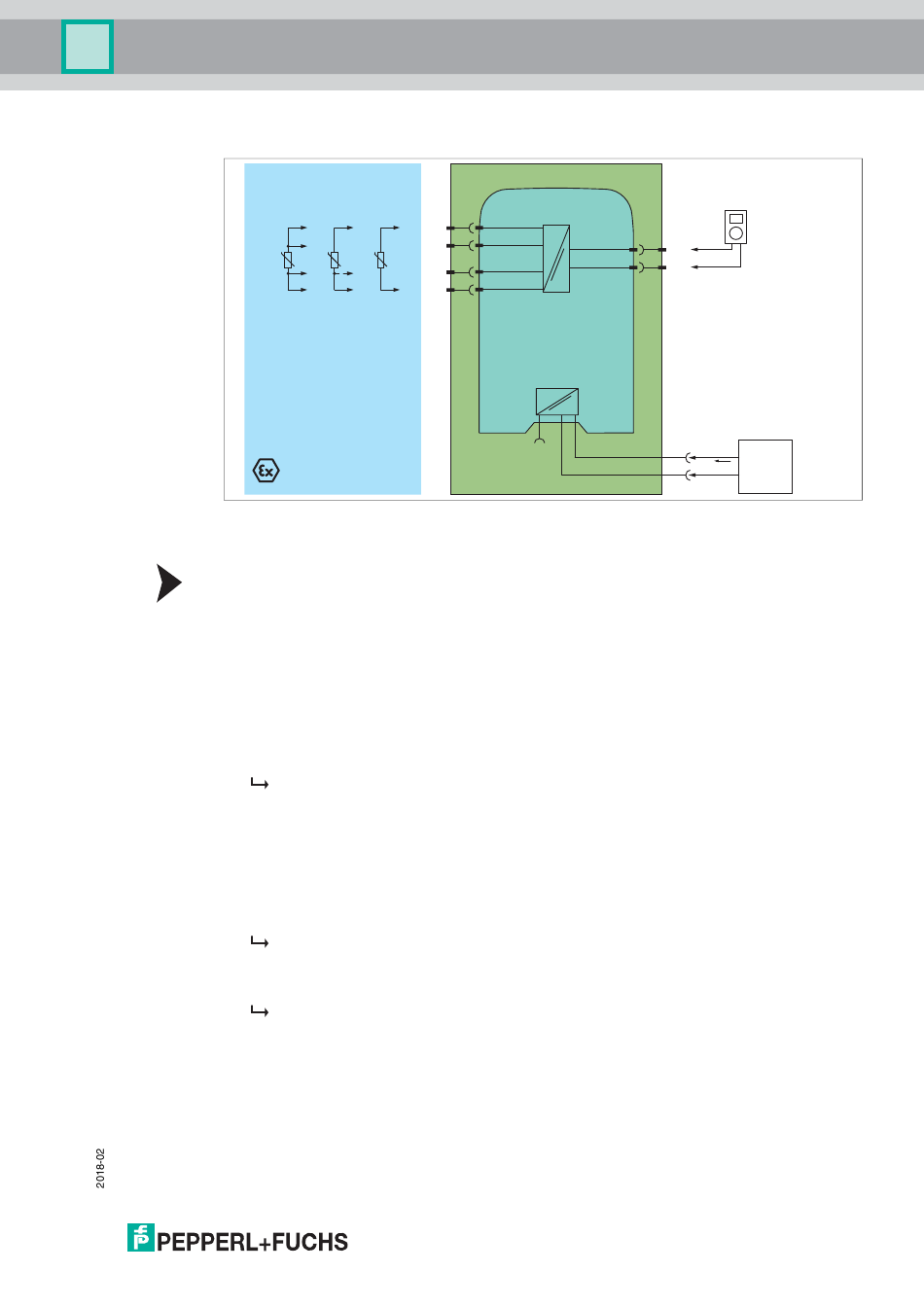

Abbildung 5.6
Ablauf der Wiederholungsprüfung für den Widerstandsthermometer-Eingang
1. Schließen Sie einen RTD-Simulator abhängig von der Anwendung an.
•
bei 4-Draht-Anschluss: Anschlussklemmen 1, 2, 5 und 4
•
bei 3-Draht-Anschluss: Anschlussklemmen 1, 5 und 4
•
bei 2-Draht-Anschluss: Anschlussklemmen 1 und 4
2. Schließen Sie das digitale Multimeter an die Anschlussklemmen 11 und 14 an.
3. Stellen Sie den RTD-Simulator schrittweise auf die Temperaturwerte ein, die am Ausgang
die Werte 4 mA, 12 mA, 20 mA repräsentieren.
4. Messen Sie den Ausgangsstrom.
Die Wiederholungsprüfung ist erfolgreich, wenn am Ausgang die folgenden Werte
gemessen werden
– für die 4-mA-Anwendung: 3,7 mA ... 4,3 mA
– für die 12-mA-Anwendung: 11,7 mA ... 12,3 mA
– für die 20-mA-Anwendung: 19,7 mA ... 20,3 mA
5. Verursachen Sie einen Kurzschluss zwischen den Anschlussklemmen 1 und 4. Entfernen
Sie den RTD-Simulator dabei nicht. Prüfen Sie, ob ein Kurzschluss der
Klemmstellenkompensation erkannt wird.
Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der
Gerätekonfiguration ab.
6. Entfernen Sie den RTD-Simulator. Prüfen Sie, ob ein Leitungsbruch erkannt wird.
Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der
Gerätekonfiguration ab.
7. Setzen Sie das Gerät nach der Prüfung auf die ursprünglichen Einstellungen zurück.
1
Zusätzlich muss die Diagnose im Regelkreis geprüft werden, um nachzuweisen, dass die Fehlermeldung über
den Stromausgang ordnungsgemäß funktioniert. Der Ausgangsstrom hängt im Fehlerfall von der
Gerätekonfiguration ab. Dokumentieren Sie diese Konfiguration und den daraus resultierenden Fehlersignalstrom
im Prüfprotokoll. Beispiel: Wenn Absteuern konfiguriert ist, muss bei einem Ausfall 2,0 mA ±1 % gemessen
werden. Die rote LED muss blinken.
1
+
2
T
T
-
5
4
Zone 0, 1, 2
Aufbau Wiederholungsprüfung für HiC2081 mit Widerstandsthermometer-Eingang
(RTD)
1
:
Termination Board
HiC2081
SL2
5a
SL1
1a
8a
11
7a
14
1b
5b
Versorgung +
Fault
Versorgung
Bus
Versorgung -
Multimeter
(mA)
+
-
24 V DC-
I supply
Versorgung
25
