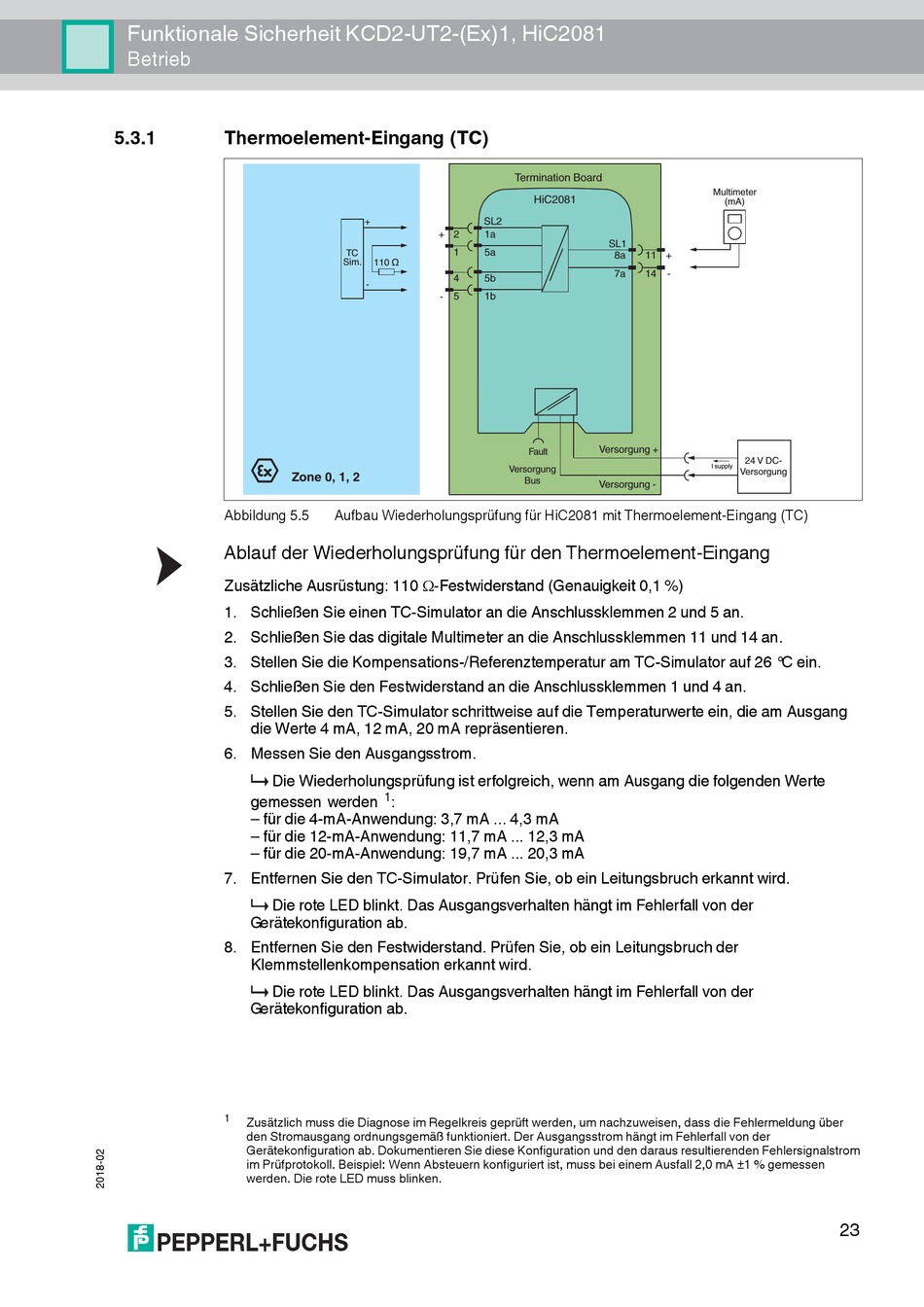

Funktionale Sicherheit KCD2-UT2-(Ex)1, HiC2081
Betrieb
5.3.1
Thermoelement-Eingang (TC)
Abbildung 5.5
Ablauf der Wiederholungsprüfung für den Thermoelement-Eingang
Zusätzliche Ausrüstung: 110 -Festwiderstand (Genauigkeit 0,1 %)
1. Schließen Sie einen TC-Simulator an die Anschlussklemmen 2 und 5 an.
2. Schließen Sie das digitale Multimeter an die Anschlussklemmen 11 und 14 an.
3. Stellen Sie die Kompensations-/Referenztemperatur am TC-Simulator auf 26 °C ein.
4. Schließen Sie den Festwiderstand an die Anschlussklemmen 1 und 4 an.
5. Stellen Sie den TC-Simulator schrittweise auf die Temperaturwerte ein, die am Ausgang
die Werte 4 mA, 12 mA, 20 mA repräsentieren.
6. Messen Sie den Ausgangsstrom.
Die Wiederholungsprüfung ist erfolgreich, wenn am Ausgang die folgenden Werte
gemessen werden
– für die 4-mA-Anwendung: 3,7 mA ... 4,3 mA
– für die 12-mA-Anwendung: 11,7 mA ... 12,3 mA
– für die 20-mA-Anwendung: 19,7 mA ... 20,3 mA
7. Entfernen Sie den TC-Simulator. Prüfen Sie, ob ein Leitungsbruch erkannt wird.
Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der
Gerätekonfiguration ab.
8. Entfernen Sie den Festwiderstand. Prüfen Sie, ob ein Leitungsbruch der
Klemmstellenkompensation erkannt wird.
Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der
Gerätekonfiguration ab.
1
Zusätzlich muss die Diagnose im Regelkreis geprüft werden, um nachzuweisen, dass die Fehlermeldung über
den Stromausgang ordnungsgemäß funktioniert. Der Ausgangsstrom hängt im Fehlerfall von der
Gerätekonfiguration ab. Dokumentieren Sie diese Konfiguration und den daraus resultierenden Fehlersignalstrom
im Prüfprotokoll. Beispiel: Wenn Absteuern konfiguriert ist, muss bei einem Ausfall 2,0 mA ±1 % gemessen
werden. Die rote LED muss blinken.
+
+
2
1
TC
Sim.
110 Ω
4
-
5
-
Zone 0, 1, 2
Aufbau Wiederholungsprüfung für HiC2081 mit Thermoelement-Eingang (TC)
1
:
Termination Board
HiC2081
SL2
1a
SL1
5a
8a
11
7a
14
5b
1b
Versorgung +
Fault
Versorgung
Bus
Versorgung -
Multimeter
(mA)
+
-
24 V DC-
I supply
Versorgung
23
